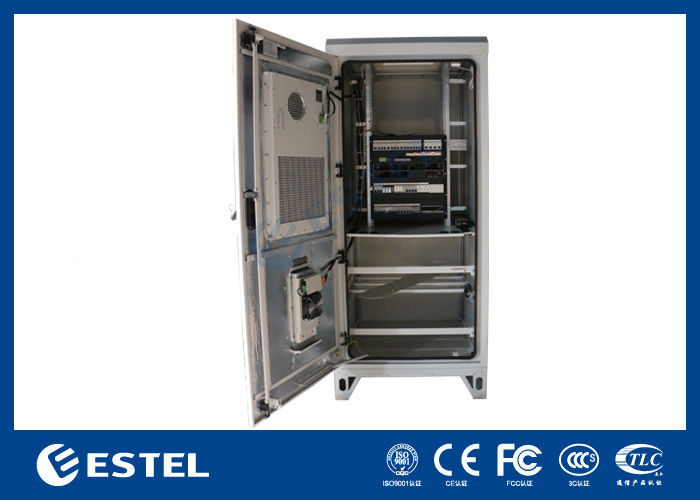

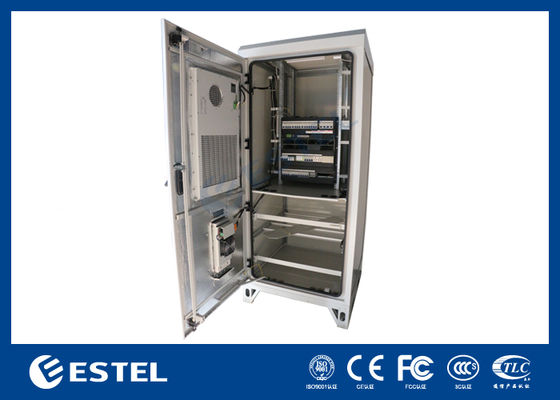

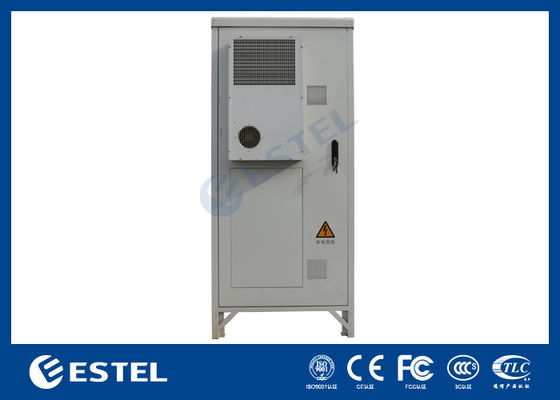

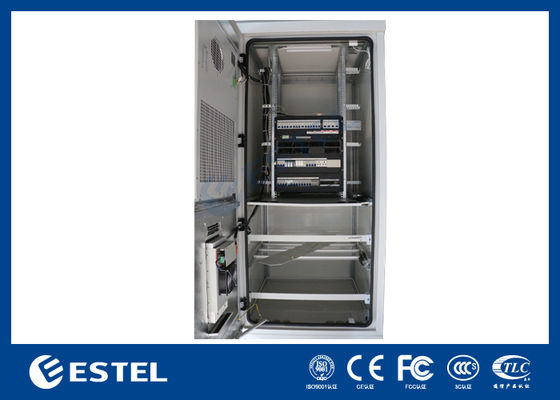

Armadio per telecomunicazioni da esterno 22U IP65 con caratteristiche antifurto e resistente alle intemperie
Dettagli del prodotto
Gabinetto per telecomunicazioni all'aperto anti-furto
,IP65 Cabinet Telecom esterno
,Armadio per telecomunicazioni 22U resistente alle intemperie
Specificativi tecnici principali
1. Parametri tecnici dell'armadio per telecomunicazioni esterne
|
Configurazione |
Articolo |
Parametro tecnico |
|
Cappottole |
Modello |
ET7565200C-22U |
|
Livello di protezione |
Protezione IP65 |
|
|
Dimensione esterna |
H2000mm×W750mm×D650mm (Supporto per la personalizzazione) |
|
|
Spazio interno |
Struttura di doppia cabina, cabina superiore 19 pollici 22U, cabina inferiore con due strati di pannelli di batterie |
|
|
Materiale |
Acciaio galvanizzato; spessore dell'armadio: 1,2 mm; parete singola; spessore della parte portante: 2,0 mm |
|
|
Isolamento |
PEF a parete singola di 20 mm ((spessore facoltativo) |
|
|
Rivestimento |
Rivestimento in polvere di poliestere |
|
|
Colore |
RAL7035 |
|
|
Blocco |
Blocco a tre punti |
|
|
Fabbricazione |
Carcassa di ferro |
|
|
Opzioni di installazione |
Montaggio a pavimento, montaggio a tetto |
|
|
Routing via cavo |
Al fondo dell'armadio, ingresso/uscita verso il basso |
|
|
Servizi di manutenzione |
Manutenzione anteriore |
|
|
Frigorifero |
Condizionatore d'aria a corrente continua, 3000W, 48VDC, RS485 |
|
|
TEC condizionatore d'aria, 200W, 48VDC |
||
|
Sistema di alimentazione |
(1) Altezza: 12U (2) Input CA: Terza fase: 200-240 Vac/346-415 Vac Unifase: 200-240 Vac (3) Interruttore di ingresso: 63A/3P Protezione da fulmini di ingresso: classe C (20KA/40KA) (3) Moduli rettificatori da 4 kW* 8; (4) Controller MC2600 (5) Batteria MCB 4*125A/2P. (6) Carico: LLVD: 2*80A/1P+8*63A/1P BLVD: 1*63A/1P+14*32A/1P+2*16A/1P |
|
|
Monitor dell'ambiente di alimentazione |
(1) Monitor dell'ambiente di alimentazione: PM5000 × 1 Sensore magnetico della porta: HO-03×1 Inondazione: S3-WDT-P×1 Sensore di fumo:-JTY-GD-CA2001L×1 Sensore di temperatura e umidità: PM5000TT-TEMP×1 Sensore di livello dell'olio: KNMY-268×1 (2) Monitor dell'ambiente di alimentazione da montare su un palo da 19 pollici, manutenzione anteriore |
|
|
Batteria |
Batteria al litio 48VDC 100AH*4 |
|
|
Ventilatore |
Controllo della temperatura DC48V+ |
|
|
Lampada |
48VDC LED |
|
|
Altri |
Casella combinatrice, cavi |
|
|
Ambiente |
Temperatura di funzionamento |
-40°C~+55°C (+Radizione solare) |
|
Temperatura di conservazione |
-40°C~+70°C |
|
|
Umidità di lavoro |
5%~95% ((senza condensazione) |
|
|
Altitudine di lavoro |
0 ~ 4000 m |
|
2.Gabinetto per telecomunicazioni all'apertoDiagramma dimensionale
-
