Unità di Supervisione sul Campo FSU per l'Acquisizione Dati e l'Elaborazione del Segnale nel Protocollo di Comunicazione del Sistema di Alimentazione Telecom delle Stazioni Base
Dettagli del prodotto
FSU del Sistema di Alimentazione Telecom
,Unità di Supervisione sul Campo FSU
,Unità di Supervisione sul Campo FSU per la Comunicazione
Unità di supervisione sul campo con supporto per l'acquisizione e l'elaborazione dei dati Protocolli intelligenti e comunicazione per il sistema di alimentazione elettrica delle stazioni base
1) Introduzione:

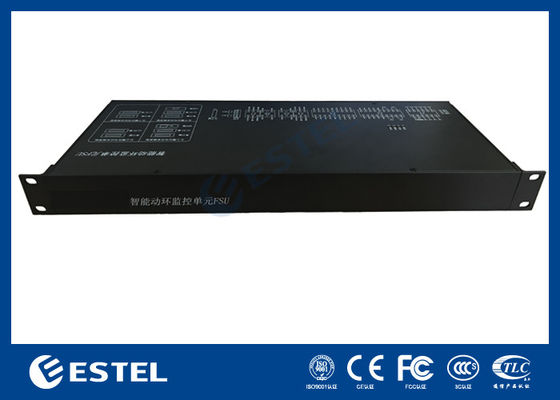

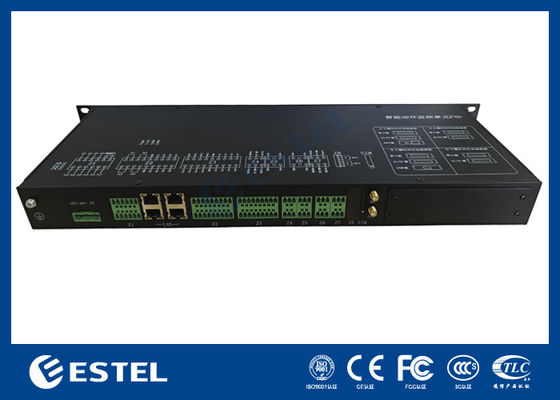

PM5000TT è una nuova unità di sorveglianza sul campo (FSU) per stazioni di telecomunicazioni e armadi elettrici integrati all'aperto, progettata con un modulo wireless 4G integrato.
È utilizzato per acquisire vari parametri dell'ambiente di campo, parametri di funzionamento delle apparecchiature di potenza e vari tipi di segnali di allarme di valore di interruttore,per la realizzazione delle funzioni di acquisizione e di archiviazione dei dati, controllo di uscita, comunicazione a distanza, ecc.
2) Parametri tecnici:
| Articolo 2 | Parametro | Descrizione |
| Input AI/DI | 8 |
0-5V Input analogo o digitale; Precisione di acquisizione analogica: 0,5%; Precisione di acquisizione DI: 100%; |
| Input DI | 16 | Precisione di acquisizione: 100% |
| DO Output | 4 | 1A/30V, DO Precisione: 100% |
| Interfaccia intelligente (interfaccia sud) | 8 |
4 porte seriali configurabili R232/485; 4 porte seriali RS485; 1200-19200bps; |
| RJ-45 | 4 |
10M/100M porte Ethernet; IEEE 802.3 10/100 Base-T; |
| 4G (North Interface) | 1 | Modulo 4G integrato per standard multipli |
| Uscita DC 12V | 6 |
12VDC±10%, corrente > 2A; potenza > 15W Fornitura di alimentazione per sensore |
| Flash | 4G | Storaggio dei dati storici per più di 3 mesi |
| LED | 4 | Potenza, funzionamento, rete, allarme |
| Fornitore di energia | -36 a -72VDC | Anti-inverso |
| Dimensioni e montaggio | 1U, 180 mm | 1U Rack Chassis da 19 pollici |
| Temperatura di funzionamento | -20 a 60°C | |
| Operazione Umidità | 95% | |
| Port di alimentazione Lightning | Modalità comune: 5KA; Modalità differenziale: 5KA | |
| Segnale di porta fulmine | Modalità comune: 3KA; Modalità differenziale: 2KA | |
| Livello di protezione | IP20 | |
| Consumo di energia | 25W | |
| MTBF | > 100000h | |
| Cane da guardia | Hardware Watchdog |
3) Monitoraggio e controllo dello stato dell'ambiente
- Temperatura e umidità - tramite sensore T&H
- Lo stato del fumo - tramite sensore di fumo
- Detezione del movimento - tramite sensore passivo doppio a infrarossi e a microonde
- Lo stato dell'acquisto di acqua - tramite sensore dell'acqua
- Foto e archiviazione video - tramite telecamera IP
- Controllo a distanza dell'illuminazione - tramite il controller di illuminazione
- Controllo remoto dell'ingresso - tramite il controllore della guardia dell'ingresso
4) Interfaccia utente:
Questa apparecchiatura fornisce un'interfaccia user friendly, che consente un facile accesso e visualizzazione di tutti i parametri monitorati del sistema user.L'utente può realizzare un solo clic di verifica dello stato di ogni sito.

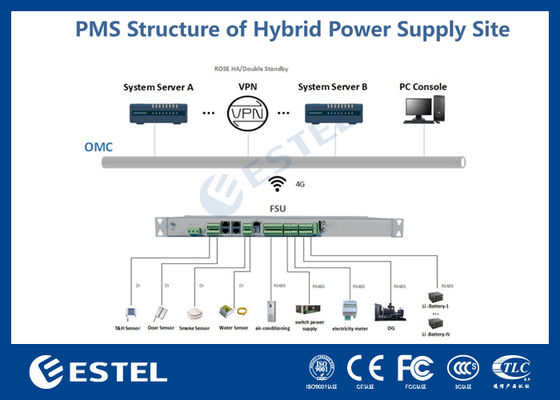

5) Topologia della rete:
Questa apparecchiatura supporta la connessione di molteplici fonti di alimentazione, tra cui energia principale, energia solare e generatore diesel.realizza il monitoraggio e il controllo di tutti gli ambienti sul campo e lo stato dell'alimentazione, compresi i parametri di temperatura e umidità, accesso alle porte, fumo, immersione in acqua, condizionatore d'aria, potenza dell'interruttore, contatore elettrico, stato del generatore diesel, stato di ricarica della batteria.Di seguito è la topologia principale della sua connessione nel sistema dell'utente:
-
