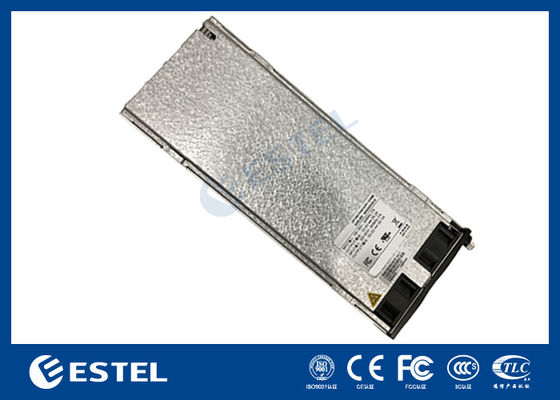

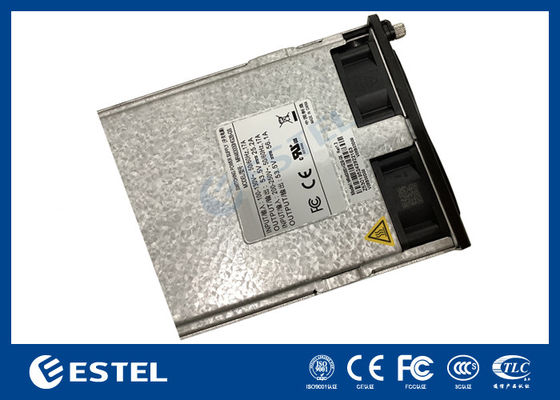

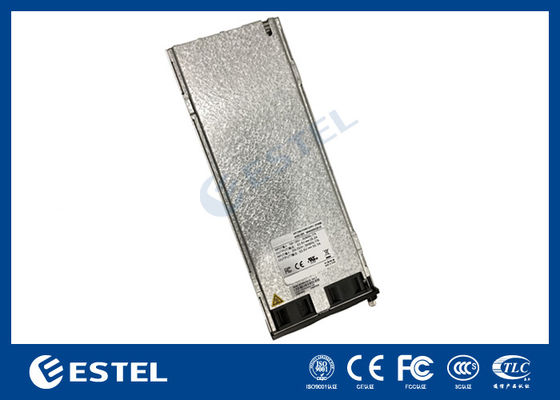

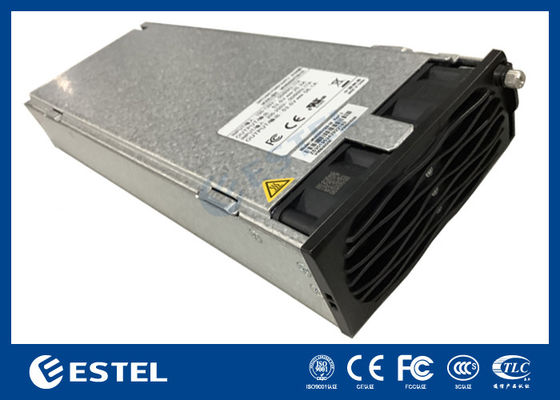

MR484000SG1 4000W 75A Modulo di alimentazione per comunicazioni ad alta efficienza 96 Per cento di efficienza Ampio ingresso 85 300VAC Swappabile a caldo
Dettagli del prodotto
Modulo di alimentazione per telecomunicazioni da 4000W
,Alimentatore ad alta efficienza da 75A
,Modulo di alimentazione di comunicazione intercambiabile a caldo
MR484000SG1 Modulo di alimentazione di comunicazione ad alta efficienza da 4000 W 75 A Efficienza del 96% Ingresso ampio 85 300 V CA sostituibile a caldo
1. Specifiche elettriche
1.1 Caratteristiche di ingresso
| Modalità di ingresso | Ingresso monofase a due fili |
| La tensione in ingresso | Da 85 Vca a 300 Vca |
| Tensione di ingresso nominale | 110 Vca / 220 Vca |
| Ingresso nominale | da 100 Vca a 120 Vca da 200 Vca a 240 Vca |
| Gamma di frequenza | 45Hz-66Hz |
| Corrente massima in ingresso | ≤24A |
| La corrente di picco | Soddisfa i criteri: ETSI300132-3 |
| L'efficienza di | ≥96,6% al valore di picco |
| Il fattore di potenza | ≥0,99@220Vac 20-100% Carico |
| La corrente in ingresso è THD |
<3% @≥50% Carico <8% @≥20% Carico |
| Corrente di dispersione | <3,5 mA a 264 Vca |
| Potenza nominale |
Potenza nominale 4000 W@176 ac (uscita in eccesso 176Vac~300Vac; Declassamento lineare da 176 V CA a 85 V CA a 1600 W, specifico come curva del limite di potenza in ingresso) |
| Inserisci l'assicurazione | Fusibile a filo L/N30A |
| Tensione di ingresso massima | 320Vac (L'alimentazione non deve essere danneggiata) |
| Tempo di mantenimento dello spegnimento | 10ms |
Nota: 1. La tensione minima dello starter è inferiore a 95 V CA.
1.2 Caratteristiche di uscita
1.2.1 Regolazione della tensione e della corrente in uscita valutare
| La tensione di uscita | +53,5 Vcc |
| Valore di impostazione della tensione di uscita | +53,5±0,1 Vcc |
| Intervallo regolabile di tensione di uscita | +42 V CC ~ + 58 V CC |
| Grado di squilibrio del flusso uniforme | ≤±3% |
| Effetto sorgente | ±0,1% |
| Effetto del carico | ±0,5% |
| Precisione del flusso costante | ≤±0,8 A |
| Precisione della regolazione della tensione | ±0,6% |
| Corrente minima | 0A |
| Corrente nominale | 75A |
| Corrente di picco | 81.3A |
| Coefficiente di temperatura (1/℃) | ≤±0,02% |
| Consumo energetico in standby | ≤5W |
| Carico capacitivo massimo | 4000uF |
| Numero massimo di paralleli | 31 |
Nota: la regolazione della corrente di uscita e l'interruzione della comunicazione del modulo raddrizzatore sono le seguenti:
1) La corrente di uscita del modulo raddrizzatore può essere regolata in base al comando corrente. L'intervallo di regolazione è 1A~81,3A.
2) Se la comunicazione tra il modulo raddrizzatore e il modulo di monitoraggio viene interrotta per più di 1 minuto, l'uscita del modulo raddrizzatore tornerà automaticamente a 53,5 V e lo stato di
flusso illimitato.
1.2.2 Uscita ondulazione e rumore
| Ondulazione e rumore (picco-picco) |
| ≤200mVp-p |
Nota: 1) Test di ondulazione e rumore: larghezza di banda di ondulazione e rumore impostata su 20 MHz.
1.2.3 Dinamica di uscita risposta
|
La tensione superare |
Salto pendenza | IL cambio di carico | Tempo di recupero |
|
+53,5 V±5% |
0,1 A/uS |
25%-50% 50%-75% |
≤200us (±0,6%) |
| +58V | 0,1 A/uS | 0%-100% |
/( Non si attiva sovratensione protezione) |
Nota: ciclo di salto del carico 4ms.
1.2.4 Superamento dell'uscita
| La tensione di uscita | Superamento della tensione | |
| stivale | Girare Esso spento | |
| +53,5 V | ≤1% | ≤1% |
Nota: Intervallo di carico durante il test: dal minimo al massimo.
1.2.5 Tempo di ritardo dell'uscita all'avvio
| La tensione di uscita | 220 Vca@25℃ |
| +53,5 V | 3S~8S |
Nota: il tempo di ritardo all'avvio è il tempo che intercorre tra l'alimentazione CA e la tensione di uscita a 42 V CC.
1.2.6 Conversione di potenza
| Tensione in ingresso | Produzione Energia |
| 200 Vca~290 Vca | 4350W |
| 176 Vca~200 Vca | Declassamento lineare |
| 176Vca | 4000 W |
| 85 Vca ~ 176 Vca | Declassamento lineare |
| 85 Vca | 1600W |
Quella sopra è una curva che limita la potenza massima in uscita in funzione della tensione in ingresso; lo sono tutti valori limite teorici e il limite effettivo avrà una certa deviazione dovuta alla precisione della tensione di ingresso (±2 V), alla precisione della tensione di uscita (±0,6%) e alla precisione della corrente di uscita (0,8 A); L'errore di tensione del punto di conversione dell'alimentazione è <±2 V.
1.2.7 Caratteristica di uscita
Note: Quanto sopra sono i valori limite teorici, il limite effettivo avrà una certa deviazione dovuta alla precisione attuale (errore corrente <±0,8 A).
1.2.7 Tempo di ritardo dell'uscita all'avvio
| La tensione di uscita | 220 Vca@25℃ |
| +53,5 V | 3S~8S |
Nota: il tempo di ritardo all'avvio è il tempo che intercorre tra l'alimentazione CA e la tensione di uscita su 42
1.2.8 Curva di caduta della sovratemperatura
|
IL temperatura |
nota |
| ≤45℃ | Con l'uscita |
| 45℃~75℃ | Declassamento lineare |
| >75℃ | Spegnimento, dopo lo spegnimento dal ripristino della temperatura di ritorno > |
Nota:
L'ingresso è maggiore di 200 V ca, l'uscita 53,5~58 V si basa sul limite di potenza superiore e l'uscita 42~53,5 V si basa sulle caratteristiche esterne e sul rapporto del limite di potenza;
L'ingresso è inferiore a 200 V ca e l'uscita 53,5~58 V è limitata in proporzione al limite di potenza in ingresso; l'uscita 42~53,5 V è limitata in proporzione alle caratteristiche esterne e al limite della potenza in ingresso.
Quelli sopra riportati sono i valori limite teorici e il limite effettivo avrà una certa deviazione dovuta alla precisione della temperatura ambiente (±2°), alla precisione della tensione di ingresso (±2 V), alla precisione della tensione di uscita (±0,6%) e alla precisione della corrente di uscita (0,8 A); L'errore della temperatura ambiente del punto nominale è inferiore a ±2℃.
1.2.9 Tensione di rumore
| Tensione di rumore | Il massimo | nota |
| Il telefono pesa la tensione di rumore | ≤2mV | |
| Tensione di rumore a banda larga | ≤50mV | 3,4 ~ 150 KHz |
| ≤20mV | 150~30000KHz | |
| Tensione di rumore discreta | ≤5mV | 3,4 ~ 150 KHz |
| ≤3mV | 150～200KHz | |
| ≤2mV | 200~500KHz | |
| ≤1mV | 500~30000KHz |
1.3 Funzione di protezione
1.3.1 Cortocircuito uscitaEsso protezione
| tensione di uscita | Nota |
| +53,5 V | Cortocircuito a lungo termine, può essere ripristinato automaticamente dopo la scomparsa del cortocircuito |
1.3.2 Sovratensione in uscita protezione
La protezione da sovratensione può essere suddivisa in protezione da sovratensione interna ed esterna. L'intervallo del guasto di sovratensione interna è 58,5 V CC ~ 60,5 V CC, che può essere impostato tramite monitoraggio. In caso di guasto il modulo si blocca. Se la tensione esterna è superiore a 63 V CC e dura più di 500 ms, il modulo è bloccato. Dopo essere entrati nello stato di protezione della macchina di blocco, è necessario prima scollegare l'alimentazione CA, quindi riaccenderla, in modo che l'alimentazione possa funzionare nuovamente.
1.3.3 Uscita avviso di sottotensione
L'intervallo è 37 V CC ~ 39 V CC. Quando è inferiore al valore di allarme di sottotensione, verrà emesso normalmente e segnalerà un allarme.
1.3.4 Sovratensione in ingresso protezione
| La tensione in ingresso | nota |
| 310±10 Vca | Uscita disattivata, la tensione può essere ripristinata dopo la normalità |
| Ritorno al punto di ripristino >10V |
Nota: la protezione da sovratensione in ingresso deve essere testata con un carico nominale di 75 A.
1.3.5 Ingresso sottotensione protezione
| La tensione in ingresso | Nota |
| 80±5 Vca | Uscita disattivata, la tensione può essere ripristinata dopo la normalità |
| 80 Vca－95 Vca | Ripristino dell'uscita, ritorno del punto di ripristino dell'uscita >;5V |
1.3.6 Sovratemperaturaprotezione
| Temperatura | Nota |
| ≤45℃ | Il modulo può emettere la massima potenza di uscita senza protezione da sovratemperatura e funziona normalmente |
| 45℃~75℃ | La potenza del modulo viene declassata linearmente a 2000 W |
| >75℃ | Spegnimento, differenza di temperatura di ripristino automatico dopo lo spegnimento> 10 ℃ |
1.4 Funzione di comunicazione fra raddrizzatore modulo e monitoraggio modulo
La modalità di comunicazione bus CAN viene adottata tra il modulo raddrizzatore e il modulo di monitoraggio, che supporta l'aggiornamento della versione software remota, e l'indirizzo del modulo PUÒ essere impostato tramite bacheca degli indirizzi.
Dopo che la comunicazione tra il modulo raddrizzatore e il monitoraggio viene interrotta per 1 minuto, il modulo raddrizzatore si avvia e i valori limite di tensione e corrente di uscita ritornano ai valori predefiniti.
L'interfaccia CAN nel modulo raddrizzatore deve essere progettata isolatamente. L'alimentazione CAN è + 5 V CC, fornita all'interno del modulo raddrizzatore.
Le principali informazioni di monitoraggio del modulo raddrizzatore sono le seguenti:
1) Regolazione della tensione e funzione di regolazione della corrente: per soddisfare i requisiti di carica fluttuante della batteria e per soddisfare i requisiti di regolazione della tensione;
2) Controllo macchina commutatrice a modulo singolo;
3) Feedback sulle informazioni di protezione e allarme:
Guasto rete: Guasto rete (sovratensione ingresso CA);
Protezione del modulo: avviso di temperatura;
Guasto del modulo: nessuna uscita causata da spegnimento per sovratensione, guasto della ventola, spegnimento per sovratemperatura o altri motivi interni del modulo;
(Il modulo è in stato di ibernazione e spegnimento e l'interruzione dell'alimentazione di rete non viene segnalata come guasto del modulo).
1.5 GUIDATO

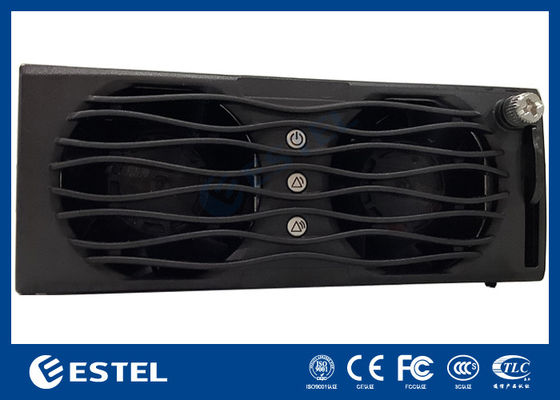

L'indicatore LED dell'alimentatore è installato sul lato del pannello di alimentazione. Lo stato dell'uscita è mostrato nella tabella seguente.
| segno obbligatorio | Indicatore luminoso | normale | anormale | Motivo anomalo |
| Indicatore di potenza in funzione | colore | stato | stato | Interruzione di corrente (nessun ingresso CA, ingresso CA sovratensione), modulo senza uscita. |
| Spia luminosa | verde | luminoso | distruggere | Avviso di temperatura (la temperatura ambiente supera i 65 ℃ ~ spegnimento per sovratemperatura). Spegnimento in modalità dormienza (il modulo accende solo la spia di allarme, il modulo non segnala l'allarme). Interruzione della comunicazione (spia lampeggiante) . Avviso di sovratensione in ingresso (tensione in ingresso superiore a 290 V CA ~ protezione da sovratensione). |
| Spia di guasto | huang | distruggere | luminoso | Sovratensione in ingresso, sottotensione in ingresso, sovratensione in uscita, sovratensione bus, sottotensione bus, guasto ventola, sovratemperatura ambientale, errore tipo tensione in ingresso, anomalia NTC campionamento temperatura ambientale, tensione ultra alta in ingresso. |
2. Isolamento eseguiremance
2.1 Isolamento Impedenza
| ingresso-uscita |
Tensione di prova 500 V CC, resistenza di isolamento ≥ 2 M (Pressione atmosferica normale, temperatura ambiente, umidità relativa < 90%, senza condensa) |
| Ingresso all'area protetta | |
| Uscita nell'area protetta |
2.2 Resistente a alta tensione
| ingresso-uscita | Tensione CC 4240 V CC 1 minuto ≤ 1 mA |
|
Ingresso al area protetta |
Tensione CC 2120 V CC 1 minuto ≤ 1 mA |
|
Uscita al area protetta |
Tensione CC equivalente 710 V CC 1 minuto ≤ 1 mA |
Nota: se il circuito è dotato di un dispositivo di protezione contro i fulmini, il test di tensione deve essere eseguito dopo l'apertura del tubo dell'intercapedine elettrica, le linee di ingresso devono essere collegate insieme in corto (L&N) e tutte le linee di uscita devono essere collegate insieme in corto.
3. Norme di sicurezza
La sicurezza dell'alimentazione soddisfa i seguenti standard:
GB4943
IEC/EN60950 IEC/EN62368-1
Certificazione di sicurezza dell'alimentatore:
Certificazione CE (requisiti delle direttive LVD e EMC)
-
