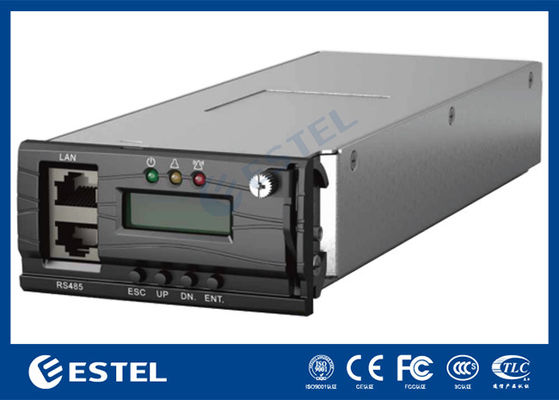

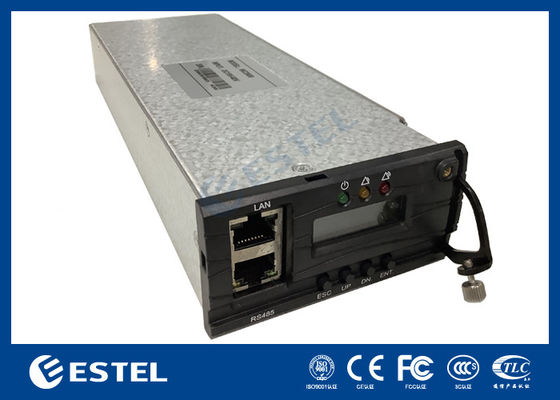

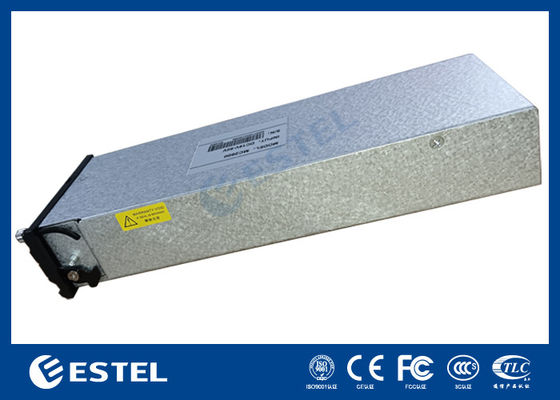

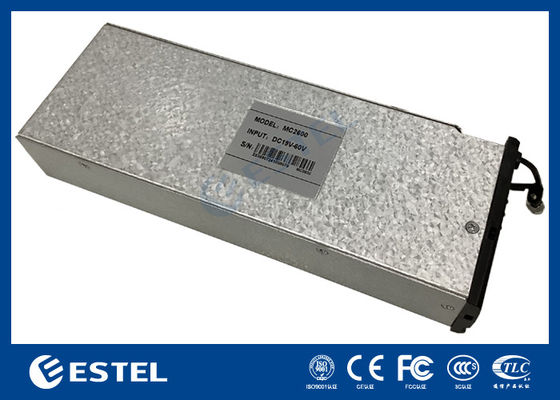

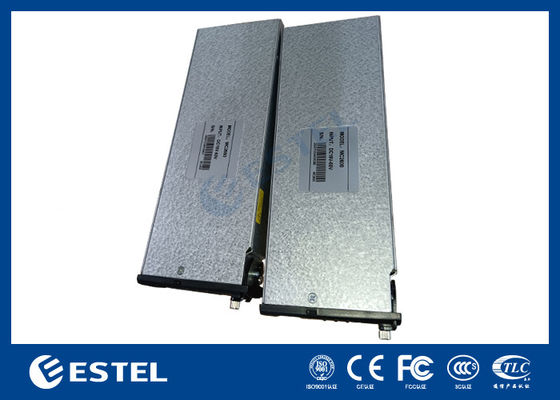

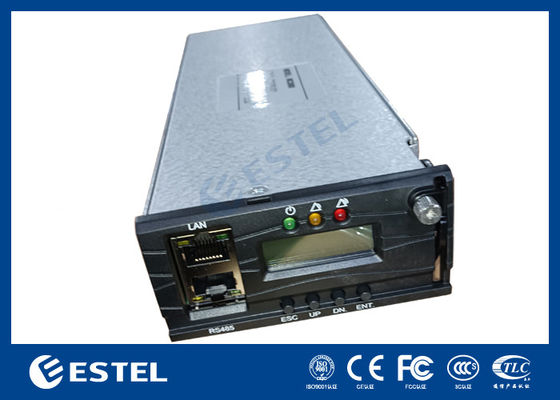

MC2600 DC Power Controller - ARM Cortex-M4, Gestisce 40 raddrizzatori e moduli solari

Controller di alimentazione CC MC2600 - ARM Cortex-M4, gestisce 40 raddrizzatori e moduli solari

Introduzione al sistema di alimentazione per telecomunicazioni

MC2600 è il controller di alimentazione CC di nuova generazione. Il controller adotta la CPU ARM Cortex-M4 a 32 bit come processore principale. MC2600 offre molte funzionalità e funzioni, e un'interfaccia più robusta, intuitiva e facile da usare, una potente funzione di gestione dell'alimentazione ibrida, inclusa la gestione del diesel, batterie VRLA e agli ioni di litio e moduli solari.

Caratteristiche principalidel sistema di alimentazioneper telecomunicazioni

• Test automatico della batteria, inclusi test programmati avanzati, test costanti e test brevi
• Riduci al minimo i tempi di installazione utilizzando la funzione di caricamento del file di configurazione
• Costi operativi inferiori grazie alla funzione di standby a risparmio energetico per il raddrizzatore
• Gestisce da 1 a 40 raddrizzatori

Misurazionedel sistema di alimentazioneper telecomunicazioni

24 ingressi analogici e 9 ingressi digitali, tra cui: tensione di sistema, corrente di carico, corrente della batteria, temperatura della batteria, 8*DI, 8*DO, ecc.

Comunicazione

Il controller comunica con l'host computer in 2 modalità: Rs485 ed Ethernet (WEB o SNMP). L'impostazione e la modifica dei parametri operativi, il download dei registri dati e la cronologia degli allarmi sono disponibili tramite browser WEB. La comunicazione tra il controller e i raddrizzatori e i moduli solari utilizza la comunicazione CAN.

Il protocollo SNMP supporta GET, SET e TRAP 4 porte Rs485 per BMS batteria, DG o dispositivo di funzione di estensione

Registro cronologia allarmi

Registro cronologia allarmi di 1000 eventi, FIFO per l'analisi del sistema

Registro stati di sistema

1000 registrazioni di letture di tensione di uscita e corrente di carico e 50 registrazioni di letture storiche dei test della batteria

LCD e LED

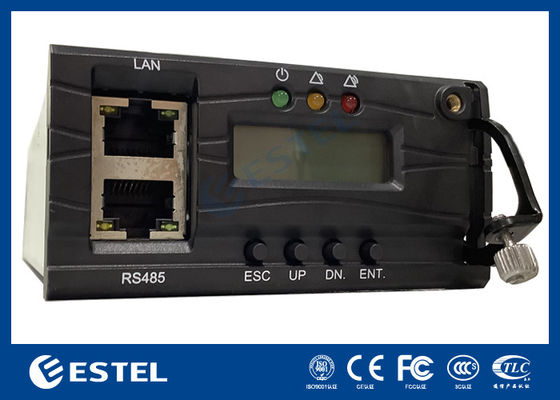

Schermo LCD 128 x 32 per accedere a stato, allarmi, impostazioni utente; LED verdi/gialli/rossi indicano lo stato di funzionamento e gli allarmi

Gestione della batteriadelsistema di alimentazione per telecomunicazioni

• Carica Float/Boost
• Test della batteria
• Compensazione della temperatura
• Previsione della capacità della batteria
• Disconnessione bassa tensione/capacità
• Bassa/alta temperatura
• disconnessione

Gestione della batteriadelsistema di alimentazione per telecomunicazioni

• Gestisce più raddrizzatori e/o moduli solari all'interno di un sistema
• Equalizza il tempo di funzionamento del raddrizzatore per
• l'ottimizzazione della durata
• Ottimizza il numero di
• raddrizzatori attivi per la massima efficienza

Allarmi/Eventidel sistema di alimentazione per telecomunicazioni

• Allarme SPD
• Allarme ingresso digitale
• Allarme fusibile di carico
• Allarme modalità manuale
• Squilibrio di corrente
• Allarme temperatura ambiente
• Disconnessione carico
• Guasto alimentazione CA
• Allarme fusibile batteria
• Scarica batteria
• Guasto test batteria
• Squilibrio batteria
• Disconnessione batteria
• Guasto sensore temperatura batteria
• Allarme temperatura batteria
• Guasto comunicazione BMS
• Guasto ingresso CA raddrizzatore
• Guasto raddrizzatore
• Guasto ventola raddrizzatore
• Protezione raddrizzatore attivata
• Stato acceso/spento raddrizzatore
• Guasto comunicazione raddrizzatore
• Modalità di risparmio energetico del sistema
• Interruzione della modalità di risparmio energetico
• Guasto comunicazione modulo solare
• Guasto modulo solare
• Guasto ventola modulo solare
• Protezione modulo solare attivata
• Stato acceso/spento modulo solare
• Guasto ingresso modulo solare
• Sovratensione e sottotensione CA
• Sovratensione e sottotensione CC
