Controller: la soluzione definitiva per un sistema di telecomunicazioni ad alte prestazioni
Dettagli del prodotto

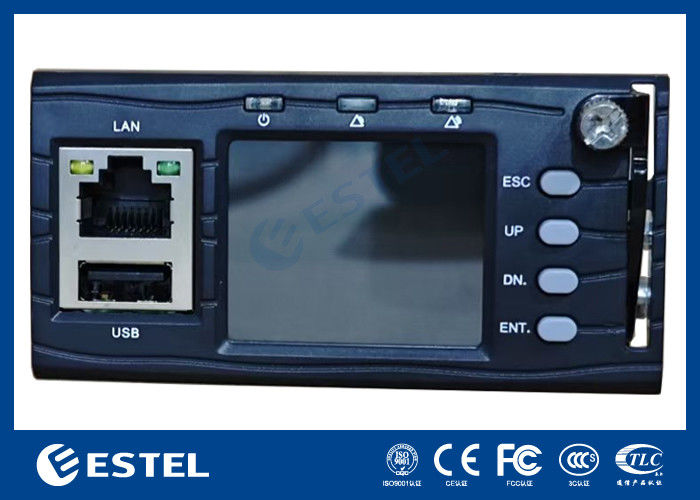

Controller MC2900
1. Introduzione al Controller
MC2900 è il controller di alimentazione CC di ultima generazione sviluppato. È basato su CPU ARM Cortex-A8, 256Nflash, 512M SRAM e sistema operativo Linux. MC2900 offre un'interfaccia più robusta, intuitiva e facile da usare. Il controller fornisce la funzione di gestione di raddrizzatori, moduli solari, moduli eolici, moduli CC/CC, moduli HVDC, diesel, batterie VRLA e batterie agli ioni di litio.
2. Caratteristiche Principali del Controller
- lpv4 statico/DHCP, lpv6 statico/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
- Display LCD e web multilingue
- Aggiornamento firmware del controller tramite USB/WEB/WIFI/Bluetooth
- Gestisce da 1 a 48 raddrizzatori
3. Misurazioni del Controller
22 x ingressi analogici e 12 x ingressi digitali, tra cui: tensione di sistema, corrente di carico, corrente della batteria, temperatura della batteria, temperatura ambiente, umidità ambiente, 12*DI, 8*DO, ecc.
4. Comunicazione del Controller
Il controller comunica con il computer host in 2 modalità: Rs485 ed Ethernet (TCP/IP, UDP, HTTPS e SNMP). L'impostazione e la modifica dei parametri operativi, il download della cronologia operativa e della cronologia degli allarmi sono disponibili tramite browser WEB. La comunicazione tra il controller e i raddrizzatori e i moduli solari utilizza la comunicazione CAN.
Il protocollo SNMP supporta GET, SET e TRAP. 4 porte RS485 per BMS batteria, DG o schede di funzione di estensione
Registro Cronologia Allarmi
200000 allarmi storici e 100000 eventi storici
Registro Stati Sistema
5000 registri di test batteria, 5000 registri di carica batteria, 5000 registri di scarica batteria, 5000 registri di funzionamento DG
LCD e LED
Schermo LCD 128 x 160 per accedere alle condizioni operative correnti, agli allarmi, alle impostazioni utente; LED verdi/gialli/rossi indicano lo stato di funzionamento e gli allarmi
5. Raccolta e Gestione
- Dati di raddrizzatori, moduli solari, moduli eolici, moduli CC/CC, moduli CC/CA, moduli HVDC
- Raccolta dati pacco batterie al litio Narada e Shoto
- Batteria al litio basata su protocollo Modbus/YDT-1363 su interfaccia RS485 o CAN
- Acquisizione dati ispezione batteria Jiangsu Yaao
- Raccolta dati contatore CA intelligente o scheda di misurazione CA auto-sviluppata
- Raccolta dati contatore CC intelligente, raccolta e gestione dati DG intelligente
- Raccolta e gestione dati ATS intelligente, raccolta e gestione dati climatici, raccolta e gestione dati CB intelligente
- Calcolo dell'energia
6. Gestione Batteria
l Gestione Boot e Float
l Gestione limite corrente di carica
l Compensazione della temperatura
l LVD
l Test batteria
l Tensione di punto medio, calcolo della capacità
l Taglio di picco
l Gestione batteria al litio
l Commutazione in base alla capacità della batteria
l Commutazione in base alla tensione della batteria
l Test DG
l Calcolo del carburante rimanente
l Gestione della priorità di ingresso energia
l Gestione del risparmio energetico del raddrizzatore
l Rotazione del raddrizzatore
Allarmi/Eventi
- Allarme SPD
- Allarme ingresso digitale
- Allarme fusibile di carico
- Allarme modalità manuale
- Squilibrio di corrente
- Allarme temperatura ambiente
- Disconnessione del carico
- Guasto alimentazione CA
- Allarme fusibile batteria
- Scarica batteria
- Test batteria fallito
- Squilibrio batteria
- Disconnessione batteria
- Guasto sensore temperatura batteria
- Allarme temperatura batteria
- Guasto comunicazione BMS
- Guasto ingresso CA raddrizzatore
- Guasto raddrizzatore
- Guasto ventola raddrizzatore
- Protezione raddrizzatore attivata
- Stato acceso/spento raddrizzatore
- Guasto comunicazione raddrizzatore
- Modalità di risparmio energetico del sistema
- Interruzione modalità risparmio energetico
- Guasto comunicazione modulo solare
- Guasto modulo solare
- Guasto ventola modulo solare
- Protezione modulo solare attivata
- Stato acceso/spento modulo solare
- Guasto ingresso modulo solare
- Sovratensione e sottotensione CA
- Sovratensione e sottotensione CC
-
