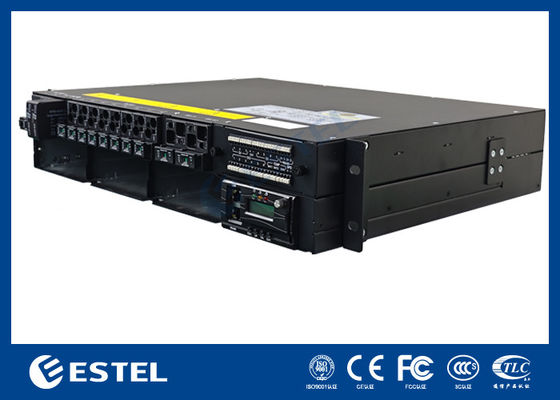

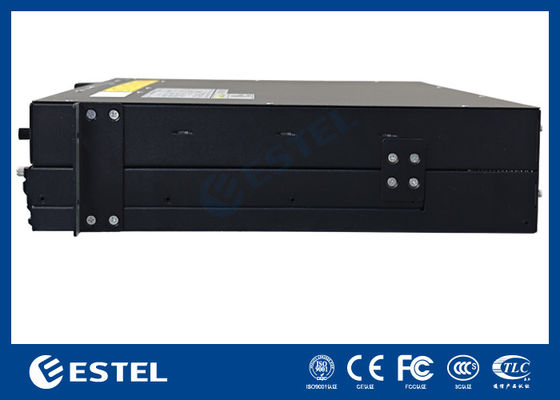

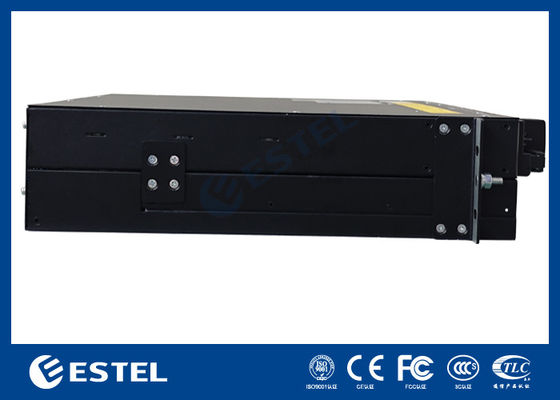

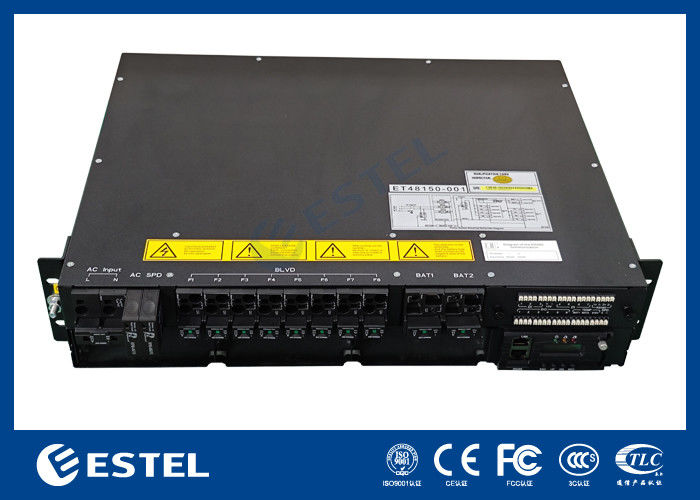

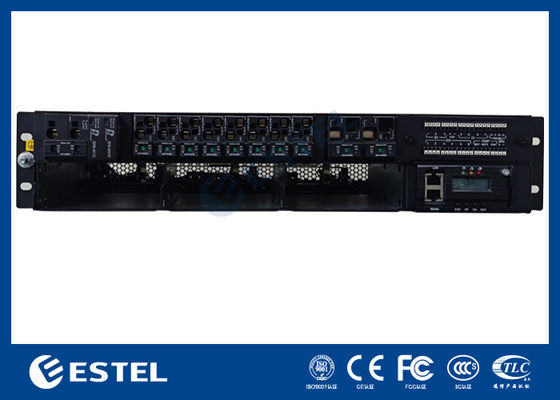

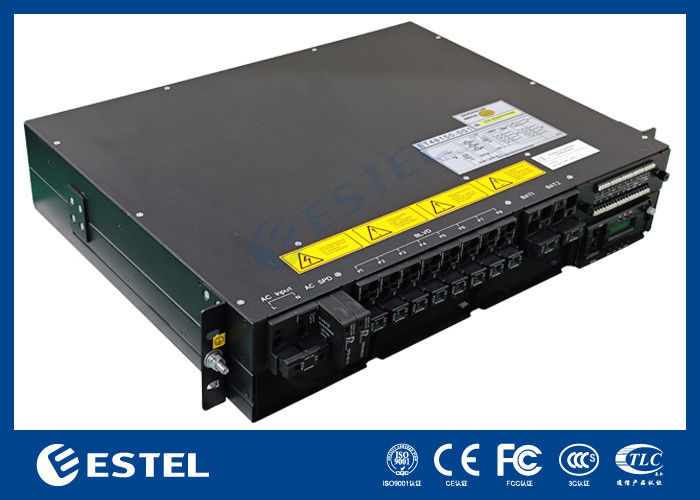

ET48200 M5E32A 2U Sistema di alimentazione compatto Alta densità 12KW Montaggio a scaffale Per telecomunicazioni
Introduzione
L'ESTEL ET48200 M5E32A è una nuova fonte di alimentazione compatta incorporata, con un nuovo design architettonico che offre una piccola dimensione e un'elevata densità di potenza (fino a 12KW in 2U).Questo sistema dà la priorità alla flessibilità del cliente.
I suoi interruttori e raddrizzatori di alta densità consentono una configurazione di campo senza sforzo per soddisfare le diverse esigenze di applicazione.I raddrizzatori della serie MR48 accoppiati al regolatore MC2600 garantiscono la sicurezzaLa serie MR48 è stata costruita sulla tecnologia di ESTEL ed è pronta a soddisfare le richieste future.
Caratteristiche chiave
-
Larghezza standard di 19 pollici, versatile;
-
2U progettazione altamente compatta, risparmio di spazio e costi di installazione;
-
Gestione intelligente, manutenzione remota online, riduzione degli accessi al sito e dei costi di manutenzione;
-
Perfetta gestione della batteria per prolungare la durata della batteria;
-
Fornisce una varietà di porte di comunicazione;
-
Interfaccia LAN/RS232/RS485, LAN-SNMP, TCP/IP per ottenere una rete flessibile e un monitoraggio remoto;
-
Il modulo raddrizzatore e il regolatore possono essere scambiati a caldo, con una conveniente manutenzione online;
-
Ampia gamma di tensione di ingresso CA (90~300Vac);
-
Gestione intelligente: la manutenzione a distanza online riduce le visite sul sito e i costi di manutenzione.
Specificità
|
Modello di prodotto
|
ET48200 M5E32A
|
|
Sistema
|
Dimensione ((mm)
|
482.0(W) *350.0(D) *2U(H)
|
|
Peso
|
< 10 kg (senza modulo raddrizzatore e imballaggio)
|
|
Metodo di raffreddamento
|
raffreddamento naturale
|
|
Installazione
|
Montaggio a scaffale da 19 pollici
|
|
Metodo di routing
|
Innesco e uscita anteriori
|
|
Metodo di manutenzione
|
Manutenzione anteriore, supporto hot-swap
|
|
Livello di protezione
|
IP20
|
|
Distribuzione AC
|
Modalità di input
|
di potenza superiore a 20 W
|
|
Capacità di ingresso
|
1 * 63A/2P
|
|
Frequenza
|
45~65Hz, valore nominale: 50Hz/60Hz
|
|
SPD a corrente alternata
|
10kA/20kA, 8/20μs
|
|
Distribuzione DC
|
Voltaggio di uscita
|
-43~-58VDC, potenza nominale: -53.5VDC
|
|
Capacità massima
|
9 kW (3 kW*3)
|
12 kW (4kW*3)
|
|
Dispositivi per la rimozione delle batterie
|
2 * 125A/1P
|
|
Dispositivi per il controllo del carico
|
2x10A/1P,2x20A/1P,2x32A/1P,2x63A/1P ((MCB a carico massimo 8)
|
|
1 x LVD 200A
|
|
Modulo rettificatore
|
Voltaggio di ingresso
|
85VAC ≈ 300VAC, valore nominale: 220VAC
|
|
efficienza
|
≥ 96,6%
|
|
Potenza di uscita nominale
|
4000W (176Vac ≈ 300Vac)
|
|
Temperatura di funzionamento
|
-40°C~+75°C (potenza totale inferiore a 50°C)
|
|
Dimensione
|
106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H)
|
|
Peso
|
≤ 2,1 kg
|
|
Metodo di raffreddamento
|
raffreddamento forzato
|
|
Fattore di potenza
|
≥ 0,99 @ 220Vac 20-100% di carico
|
|
Controller
|
Input del segnale
|
4 Al ((3 temperatura della batteria, 1 temperatura ambiente),7 Dl ((SPD, 6 Dl comuni)
|
|
Uscita dell'allarme
|
6 contatto a secco
|
|
Porti di comunicazione
|
RS485, SNMP
|
|
Modalità di visualizzazione
|
LCD
|
|
Ambiente
|
Temperatura di funzionamento
|
-40°C~+65°C
|
|
Temperatura di conservazione
|
-40°C~+70°C
|
|
Umidità di esercizio
|
5%~95% ((non condensante)
|
|
Altezza
|
0~3000m (quando l'altitudine è compresa tra 2000m e 3000m, la temperatura massima di funzionamento diminuisce di 1°C ad ogni aumento di 200m di altitudine)
|
Diagramma
MR483000HG2B-CS
|
ACInput
|
Uscita di corrente continua
|
|
Voltaggio di ingresso (nominale)
|
110VAC/220VAC
|
Voltaggio di uscita
|
-42 a -58VDC,indicato: -53,5VDC
|
|
Intervallo di tensione di ingresso
|
da 85 a 290VAC
|
Efficienza massima
|
> 96%
|
|
Corrente di ingresso massima
|
18A
|
Capacità massima
|
3000 W
|
|
Frequenza di ingresso
|
da 45 a 65 Hz
|
Corrente di uscita massima
|
56.1A
|
|
Fattore di potenza
|
≥ 0,99 (220VAC @ 20% a 100% di carico)
|
THD
|
≤ 5% @ 50% a 100% di carico
|
|
Controllo e monitoraggio
|
Ambiente
|
|
Protocollo di comunicazione
|
CAN
|
EMC
|
Classe B EN55032; EN55035; CEI61000-3-2; CEI61000-3-3
|
|
LED
|
Verde-normale; giallo-allarme; rosso-fallo
|
Sicurezza
|
L'impiego del prodotto deve essere effettuato in conformità alle prescrizioni di cui all'allegato I del regolamento (CE) n. 1272/2008 del Parlamento europeo e del Consiglio.
|
MR484000SG1-GS
Io...Efficienza massima > 96,5%
L potenza da 45°C a 75°C
L potenza di uscita a < 176 VAC
L Alta densità di potenza
|
ACInput
|
Uscita di corrente continua
|
|
Voltaggio di ingresso (nominale)
|
110VAC/220VAC
|
Voltaggio di uscita
|
-42 a -58VDC,indicato: -53,5VDC
|
|
Intervallo di tensione di ingresso
|
da 85 a 290VAC
|
Efficienza massima
|
> 96,5%
|
|
Corrente di ingresso massima
|
26A
|
Capacità massima
|
4350W
|
|
Frequenza di ingresso
|
da 45 a 65 Hz
|
Corrente di uscita massima
|
81.3A
|
|
Fattore di potenza
|
≥ 0,99 (220VAC @ 20% a 100% di carico)
|
THD
|
< 3% @ ≥ 50% di carico
|
|
Controllo e monitoraggio
|
Ambiente
|
|
Protocollo di comunicazione
|
CAN
|
EMC
|
Classe B: EN55032; EN55035; IEC61000-3-11; IEC61000-3-12
|
|
LED
|
Verde-normale; giallo-allarme; rosso-fallo
|
Sicurezza
|
L'impiego del prodotto deve essere effettuato in conformità alle prescrizioni di cui all'allegato I del regolamento (CE) n. 1272/2008 del Parlamento europeo e del Consiglio.
|
Controller MC2600
Introduzione
MC2600 è il controller di corrente continua di nuova generazione sviluppato da Megmeet. Il controller adotta AR 32-bit cortex-M4CPU come processore primario.facile da usare, e un'interfaccia facile da utilizzare, una potente funzione di gestione dell'energia elettrica includendo la gestione del gasolio, le batterie VRLA e agli ioni di itio e i moduli solari.
Caratteristiche chiave
-
Prova automatica della batteria, compresa la prova pianificata avanzata, la prova costante e la prova breve
-
Minimizzare il tempo di installazione utilizzando la funzione di caricamento dei file di configurazione
-
Meno costi di esercizio dovuti al risparmio energeticofunzione di standby del raddrizzatore
-
Gestisce da 1 a 40 raddrizzatori
Misurazione
24 x letture di input analogiche e 9 x letture di input digitali, comprese: tensione del sistema, corrente di carico, corrente della batteria, temperatura della batteria, 8*Dl, 8*D0, ecc.
Comunicazione
Il controller comunica con il computer host in 2 modalità: Rs485 ed ethernet (WEB o SNMP).scaricare i registri dei dati e l'allarme della cronologia sono disponibili tramite il browser WEBLa comunicazione tra il regolatore e i rettificatori e i moduli solari utilizza la comunicazione CAN.
Il protocollo SNMP supporta le porte GET, SET e TRAP 4xRs485 per batterie BMS, DG o dispositivi con funzione di estensione
Registro cronologico degli allarmi
1000 cronologia degli eventi di allarme, FlFO per l'analisi del sistema
Registro degli stati del sistema
1000 registrazioni delle letture di tensione di uscita e di corrente di carico e 50 registrazioni delle letture di prova storiche della batteria
LCD e LED
Display LCD 128 x 32 per lo stato di accesso, gli allarmi, le impostazioni dell'utente; LED verdi/gialli/rossi indicano lo stato di funzionamento e gli allarmi
Gestione della batteria
-
Tariffa di fluttuazione/Boost
-
Prova della batteria
-
Compensazione della temperatura
-
Previsione della capacità della batteria
-
Disconnessione a bassa tensione/cap
-
Temperatura bassa/alta
-
disconnessione
Gestione della batteria
-
Gestisce più Megmeetrectifier e/o moduli solari in un unico sistema
-
Equalizza il tempo di funzionamento del raddrizzatore per
-
ottimizzazione della durata
-
Ottimizzare il numero di attivi
-
rettificatori per la massima efficienza
-
Alarme SPD
-
Alarme di ingresso digitale
-
Alarme del fusibile di carico
-
Alarme in modalità manuale
-
Sbilancio attuale
-
Alarme di temperatura ambiente
-
Disconnessione del carico
-
Interruzione dell'alimentazione in CA
-
Alarme di fusibile della batteria
-
Scarica della batteria
-
Non è riuscito il test della batteria
-
Sballo della batteria
-
Disconnessione della batteria
-
Errore del sensore di temperatura della batteria
-
Alarme di temperatura della batteria
-
Comunicazione BMS fai
-
Fallimento dell'ingresso di corrente alternata del raddrizzatore
-
Errore del rettificatore
-
Errore della ventola del raddrizzatore
-
Protezione del raddrizzatore attivata
-
Lo stato di accensione/spegnibilità del rettificatore
-
Fallimento della comunicazione con il rettificatore
-
Modalità di risparmio energetico del sistema
-
Interruzione della modalità di risparmio energetico
-
Fallimento della comunicazione con il modulo solare
-
Errore del modulo solare
-
Errore del ventilatore del modulo solare
-
Protezione del modulo solare attivata
-
Stato di accensione/spena del modulo solare
-
Fallimento dell'ingresso del modulo solare
-
AC sopra e sotto tensione
-
CC sopra e sotto tensione
MC2900 Controller
Introduzione
Mc2900 è l'ultima generazione di controllore di potenza DC sviluppato da Megmeet. si basa su CPU ARM Cortex-A8, 256Nflash, 512M SRAM e sistema operativo Linux.,L'interfaccia è facile da usareIl controller fornisce la funzione di gestione del raddrizzatore, del modulo solare, del modulo eolico, del modulo DC/DC, del modulo HVDC diesel, della batteria VRLA e della batteria agli ioni di litio.
Caratteristiche chiave
-
Lpv4 statico/DHCP, lpv6 statico/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
-
Display LCD multilingue e web
-
Aggiornamento del firmware del controller tramite USB/WEB/WIFl/bluetooth
-
Gestisce da 1 a 48 raddrizzatori
Misurazione
22 x letture di input analogiche e 12 x letture di input digitali, comprese: tensione del sistema, corrente di carico, corrente della batteria, temperatura della batteria, temperatura ambiente, umidità ambientale, 12*Dl. 8*DO. ecc.
Comunicazione
Il controller comunica con il computer host in 2 modalità: Rs485 ed ethernet (TcP/p, UDp, https e SNMp).scaricare la cronologia operativa e la cronologia dell'allarme sono disponibili sul browser WEBLa comunicazione tra il regolatore e i raddrizzatori e i moduli solari utilizza la comunicazione CAN.
Il protocollo SNMP supporta le porte GET, SET e TRAP 4xRS485 per batterie BMS, DG o schede di funzione di estensione
Registro cronologico degli allarmi
200000 allarmi di cronologia e 100000 eventi di cronologia
Registro degli stati del sistema
5000 registri di prova della batteria, 5000 registri di ricarica della batteria, 5000 registri di scarica della batteria, 5000 registri di funzionamento della DG
LCD e LED
Display LCD da 128 x 160 per accedere alle condizioni di funzionamento attuali, agli allarmi, alle impostazioni dell'utente; LED verde/giallo/rosso indicano lo stato di funzionamento e gli allarmi
Raccolta e gestione
-
Rettificatore,modulo solare, modulo eolico,modulo CC/DC, modulo DC/AC, dati del modulo HVDC
-
Narada e Shoto batterie al litio pacchetto raccolta dati
-
Batteria al litio di qualsiasi protocollo modbus/YDT-1363 basato su interfaccia RS485 o CAN
-
Jiangsu Yao batteria ispezione data e acquisizione
-
Raccolta di dati da contatori di corrente alternata intelligenti o da schede di misurazione di corrente alternata auto-sviluppate
-
Raccolta e gestione dei dati della DG Intelligente
-
Raccolta e gestione dei dati ATS intelligentiRaccolta e gestione dei dati climaticiRaccolta e gestione dei dati CB intelligenti
-
Calcolo dell'energia
-
Gestione del carico e del galleggiante
-
Gestione del limite di corrente di carica
-
Compensazione della temperatura
-
LVD
-
Prova della batteria
-
Calcolo della tensione del punto medioCapacità
-
Taglio di punta
-
Gestione delle batterie al litio
-
Cambiare in base alla capacità della batteria
-
Cambiare in base alla tensione della batteria
-
Prova DG
-
Calcolo del combustibile residuo
-
Gestione delle priorità dell'input energetico
-
Gestione del risparmio energetico dei raddrizzatori
-
Rotazione del raddrizzatore
-
Alarme SPD
-
Alarme di ingresso digitale
-
Alarme del fusibile di carico
-
Alarme in modalità manuale
-
Sbilancio attuale
-
Alarme di temperatura ambiente
-
Disconnessione del carico
-
Interruzione dell'alimentazione in CA
-
Alarme di fusibile della batteria
-
Scarica della batteria
-
Non è riuscito il test della batteria
-
Sballo della batteria
-
Disconnessione della batteria
-
Errore del sensore di temperatura della batteria
-
Alarme di temperatura della batteria
-
Comunicazione BMS fallita
-
Fallimento dell'ingresso di corrente alternata del raddrizzatore
-
Errore del rettificatore
-
Errore della ventola del raddrizzatore
-
Protezione del raddrizzatore attivata
-
Lo stato di accensione/spegnibilità del rettificatore
-
Fallimento della comunicazione con il rettificatore
-
Modalità di risparmio energetico del sistema
-
Interruzione della modalità di risparmio energetico
-
Fallimento della comunicazione con il modulo solare
-
Errore del modulo solare
-
Errore del ventilatore del modulo solare
-
Protezione del modulo solare attivata
-
Stato di accensione/spena del modulo solare
-
Fallimento dell'ingresso del modulo solare
-
AC sopra e sotto tensione
-
CC sopra e sotto tensione
