ESTEL 5U Sistema di alimentazione incorporato per gabinetto esterno per telecomunicazioni, sistema di rettificazione di design compatto per telecomunicazioni
Dettagli del prodotto
Sistema di alimentazione per gabinetto telecom esterno
,Rettificatore per telecomunicazioni
,Sistema di rettificazione per telecomunicazioni
Sistema di alimentazione incorporato 5U
1Introduzione

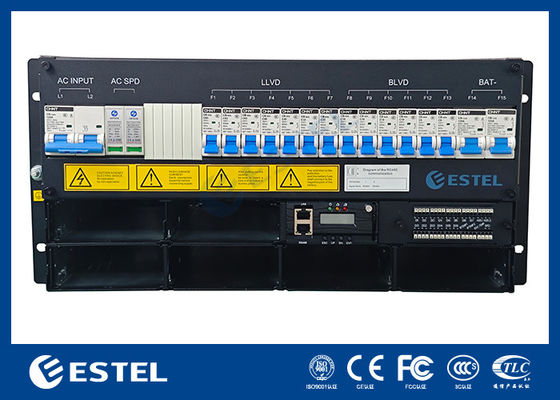

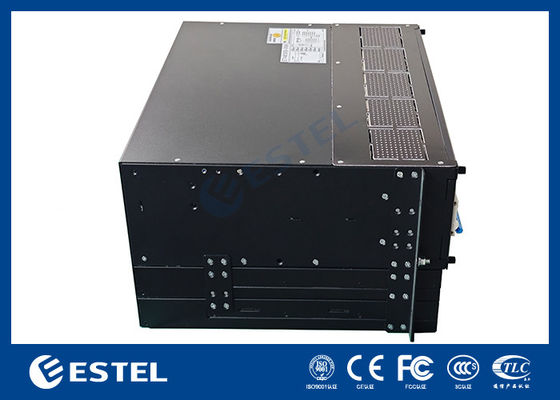

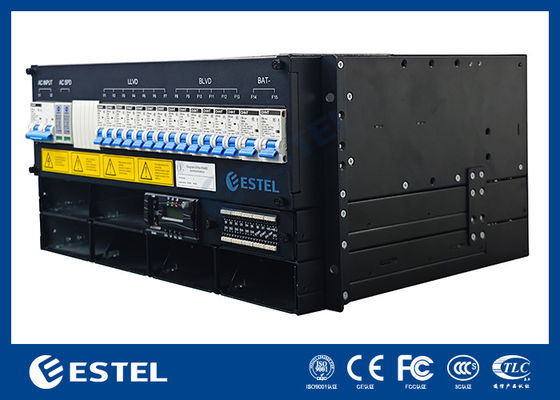

L'ESTEL ET48300 M5E65A è una nuova fonte di alimentazione compatta incorporata, con un nuovo design architettonico che offre una piccola dimensione e un'elevata densità di potenza (fino a 24KW in 5U).Questo sistema dà la priorità alla flessibilità del cliente.
Progettazione compatta di altezza 5U per soddisfare le esigenze di applicazione critiche di trasmissione in fibra e microonde, dispositivo di accesso, interruttore.I cavi sono di fronte accesso con MCB e busbar.I raddrizzatori della serie MR48 accoppiati al controller MC2600 garantiscono un funzionamento sicuro, affidabile e flessibile.Costruito sulla tecnologia comprovata di ESTEL, la serie MR48 è pronta a soddisfare le richieste future.
Caratteristiche chiave
- Larghezza standard di 19 pollici, versatile;
- 5U progettazione altamente compatta, risparmio di spazio e costi di installazione;
- Gestione intelligente, manutenzione remota online, riduzione degli accessi al sito e dei costi di manutenzione;
- Perfetta gestione della batteria per prolungare la durata della batteria;
- Fornisce una varietà di porte di comunicazione;
- Interfaccia LAN/RS232/RS485, LAN-SNMP, TCP/IP per ottenere una rete flessibile e un monitoraggio remoto;
- Il modulo raddrizzatore e il regolatore possono essere scambiati a caldo, con una conveniente manutenzione online;
- Ampia gamma di tensione di ingresso CA (90~300Vac);
- Gestione intelligente: la manutenzione a distanza online riduce le visite sul sito e i costi di manutenzione.
2.Scenari di applicazione
- Espansione del sito
- Stazione base wireless
- Rete di trasmissione
- Rete di comunicazione delle imprese
3.Specificazioni
| Modello di prodotto | ET48300 M5E65A | ||
| Sistema | Dimensione ((mm) | 482.0(W) *350(D) *5U(H) | |
| Peso | ≤ 20 kg (senza raddrizzatori) | ||
| Modalità di raffreddamento | raffreddamento naturale | ||
| Modalità di installazione | Dispositivi per la trasmissione di dati | ||
| Modalità di cablaggio | Immissione superiore e uscita superiore | ||
| Modalità di manutenzione | Manutenzione anteriore, modifica del grado del modulo di supporto | ||
| Livello di protezione | IP20 | ||
| Distribuzione AC | Modalità di input | 220Vac ((L-L) | |
| Capacità di ingresso | 1×125A/2P | ||
| Intervallo di tensione di ingresso | 90 ~ 300Vac | ||
| SPD a corrente alternata | 20kA/40kA, 8/20μs | ||
| Distribuzione DC | Voltaggio di uscita | -43~-58VDC, valore nominale: -53.5VDC | |
| Capacità massima | 18 kW ((6×3 kW) | 24 kW ((6×4 kW) | |
| Dispositivi per la rimozione delle batterie | 2×125A/1P | ||
| Dispositivi per il controllo del carico |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD: 2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| Modulo rettificatore | Voltaggio di ingresso | 85VAC ∼ 300VAC, nominale 220VAC | |
| Efficienza | ≥96%@valore massimo | ||
| Potenza nominale | 3000W ((176~300VAC) | ||
| Temperatura di funzionamento | -40°C~+75°C (potenza totale inferiore a 50°C) | ||
| Dimensione | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | ||
| Peso | ≤ 2 kg | ||
| Modalità di raffreddamento | raffreddamento forzato con ventilatore | ||
|
Controller
|
Input del segnale | 4 AI (3 temperatura della batteria, 1 temperatura ambiente) 6 DI (SPD, 6 DI comuni) | |
| Uscita dell'allarme | 6 contatto a secco | ||
| Porta di comunicazione | Interfaccia LAN/RS232/RS485, LAN-SNMP, TCP/IP | ||
| Modalità di visualizzazione | LCD | ||
| Ambiente | Temperatura di funzionamento | -40°C~+75°C (quando si opera a pieno carico, la temperatura non deve superare i 50°C) | |
| Temperatura di conservazione | -40°C~+75°C | ||
| Umidità di esercizio | 0%~95% ((non condensante) | ||
| Altezza | 0~3000m ((Se l'altitudine è compresa tra 2000m e 3000m, la temperatura massima di esercizio diminuisce di 1°C con l'aumento di 200m di altitudine.) | ||
4.Sistema di alimentazione incorporatoDiagramma
5.MR483000HG2B-CS
- Efficienza massima > 96%
- Potenza ridotta da 55°C a 75°C
- Classificazione della potenza di uscita a < 176VAC
- Alta densità di potenza
| Input AC | Uscita di corrente continua | ||
| Voltaggio di ingresso (nominale) | 110VAC/220VAC | Voltaggio di uscita | -42 a -58VDC,indicato: -53,5VDC |
| Intervallo di tensione di ingresso | da 85 a 290VAC | Efficienza massima | > 96% |
| Corrente di ingresso massima | 18A | Capacità massima | 3000 W |
| Frequenza di ingresso | da 45 a 65 Hz | Corrente di uscita massima | 56.1A |
| Fattore di potenza | ≥ 0,99 (220VAC @ 20% a 100% di carico) | THD | ≤ 5% @ 50% a 100% di carico |
| Controllo e monitoraggio | Ambiente | ||
| Protocollo di comunicazione | CAN | EMC | Classe B EN55032; EN55035; CEI61000-3-2; CEI61000-3-3 |
| LED | Verde-normale; giallo-allarme; rosso-fallo | Sicurezza | L'impiego del prodotto deve essere effettuato in conformità alle prescrizioni di cui all'allegato I del regolamento (CE) n. 1272/2008 del Parlamento europeo e del Consiglio. |
6.MR484000SG1-GS
L Efficienza massima > 96,5%
L potenza da 45°C a 75°C
L potenza di uscita a < 176 VAC
L Alta densità di potenza
| Input AC | Uscita di corrente continua | ||
| Voltaggio di ingresso (nominale) | 110VAC/220VAC | Voltaggio di uscita | -42 a -58VDC,indicato: -53,5VDC |
| Intervallo di tensione di ingresso | da 85 a 290VAC | Efficienza massima | > 96,5% |
| Corrente di ingresso massima | 26A | Capacità massima | 4350W |
| Frequenza di ingresso | da 45 a 65 Hz | Corrente di uscita massima | 81.3A |
| Fattore di potenza | ≥ 0,99 (220VAC @ 20% a 100% di carico) | THD | < 3% @ ≥ 50% di carico |
| Controllo e monitoraggio | Ambiente | ||
| Protocollo di comunicazione | CAN | EMC | Classe B: EN55032; EN55035; IEC61000-3-11; IEC61000-3-12 |
| LED | Verde-normale; giallo-allarme; rosso-fallo | Sicurezza | L'impiego del prodotto deve essere effettuato in conformità alle prescrizioni di cui all'allegato I del regolamento (CE) n. 1272/2008 del Parlamento europeo e del Consiglio. |
7.MC2600 Controller
Introduzione
MC2600 è il controller di corrente continua di nuova generazione sviluppato da Megmeet. Il controller adotta AR 32-bit cortex-M4CPU come processore primario.facile da usare, e un'interfaccia facile da utilizzare, una potente funzione di gestione dell'energia elettrica includendo la gestione del gasolio, le batterie VRLA e agli ioni di itio e i moduli solari.
Caratteristiche chiave
- Prova automatica della batteria, compresa la prova pianificata avanzata, la prova costante e la prova breve
- Minimizzare il tempo di installazione utilizzando la funzione di caricamento dei file di configurazione
- Meno costi di esercizio dovuti al risparmio energeticofunzione di standby del raddrizzatore
- Gestisce da 1 a 40 raddrizzatori
Misurazione
24 x letture di input analogiche e 9 x letture di input digitali, comprese: tensione del sistema, corrente di carico, corrente della batteria, temperatura della batteria, 8*Dl, 8*D0, ecc.
Comunicazione
Il controller comunica con il computer host in 2 modalità: Rs485 ed ethernet (WEB o SNMP).scaricare i registri dei dati e l'allarme della cronologia sono disponibili tramite il browser WEBLa comunicazione tra il regolatore e i rettificatori e i moduli solari utilizza la comunicazione CAN.
Il protocollo SNMP supporta le porte GET, SET e TRAP 4xRs485 per batterie BMS, DG o dispositivi con funzione di estensione
Registro cronologico degli allarmi
1000 cronologia degli eventi di allarme, FlFO per l'analisi del sistema
Registro degli stati del sistema
1000 registrazioni delle letture di tensione di uscita e di corrente di carico e 50 registrazioni delle letture di prova storiche della batteria
LCD e LED
Display LCD 128 x 32 per lo stato di accesso, gli allarmi, le impostazioni dell'utente; LED verdi/gialli/rossi indicano lo stato di funzionamento e gli allarmi
Gestione della batteria
- Tariffa di trasferimento
- Prova della batteria
- Compensazione della temperatura
- Previsione della capacità della batteria
- Disconnessione a bassa tensione/cap
- Temperatura bassa/alta
- disconnessione
Gestione della batteria
- Gestisce più Megmeetrectifier e/o moduli solari in un unico sistema
- Equalizza il tempo di funzionamento del raddrizzatore per
- ottimizzazione della durata
- Ottimizzare il numero di attivi
- rettificatori per la massima efficienza
Alarmi/eventi
- Alarme SPD
- Alarme di ingresso digitale
- Alarme del fusibile di carico
- Alarme in modalità manuale
- Sbilancio attuale
- Alarme di temperatura ambiente
- Disconnessione del carico
- Interruzione dell'alimentazione in CA
- Alarme di fusibile della batteria
- Scarica della batteria
- Non è riuscito il test della batteria
- Sballo della batteria
- Disconnessione della batteria
- Errore del sensore di temperatura della batteria
- Alarme di temperatura della batteria
- Comunicazione BMS fai
- Fallimento dell'ingresso di corrente alternata del raddrizzatore
- Errore del rettificatore
- Errore del fan del raddrizzatore
- Protezione del raddrizzatore attivata
- Lo stato di accensione/spegnibilità del rettificatore
- Comunicazione del rettificatore non funziona
- Modalità di risparmio energetico del sistema
- Interruzione della modalità di risparmio energetico
- Fallimento della comunicazione con il modulo solare
- Errore del modulo solare
- Errore del ventilatore del modulo solare
- Protezione del modulo solare attivata
- Stato di accensione/spena del modulo solare
- Fallimento dell'ingresso del modulo solare
- AC sopra e sotto tensione
- CC sopra e sotto tensione
8.MC2900 Controller
Introduzione
Mc2900 è l'ultima generazione di controllore di potenza DC sviluppato da Megmeet. si basa su CPU ARM Cortex-A8, 256Nflash, 512M SRAM e sistema operativo Linux.,L'interfaccia è facile da usareIl controller fornisce la funzione di gestione del raddrizzatore, del modulo solare, del modulo eolico, del modulo DC/DC, del modulo HVDC diesel, della batteria VRLA e della batteria agli ioni di litio.
Caratteristiche chiave
- Lpv4 statico/DHCP, lpv6 statico/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
- Display LCD multilingue e web
- Aggiornamento del firmware del controller tramite USB/WEB/WIFl/bluetooth
- Gestisce da 1 a 48 raddrizzatori
Misurazione
22 x letture di input analogiche e 12 x letture di input digitali, comprese: tensione del sistema, corrente di carico, corrente della batteria, temperatura della batteria, temperatura ambiente, umidità ambientale, 12*Dl. 8*DO. ecc.
Comunicazione
Il controller comunica con il computer host in 2 modalità: Rs485 ed ethernet (TcP/p, UDp, https e SNMp).scaricare la cronologia operativa e la cronologia dell'allarme sono disponibili sul browser WEBLa comunicazione tra il regolatore e i raddrizzatori e i moduli solari utilizza la comunicazione CAN.
Il protocollo SNMP supporta le porte GET, SET e TRAP 4xRS485 per batterie BMS, DG o schede di funzione di estensione
Registro cronologico degli allarmi
200000 allarmi di cronologia e 100000 eventi di cronologia
Registro degli stati del sistema
5000 registri di prova della batteria, 5000 registri di ricarica della batteria, 5000 registri di scarica della batteria, 5000 registri di funzionamento della DG
LCD e LED
Display LCD da 128 x 160 per accedere alle condizioni di funzionamento attuali, agli allarmi, alle impostazioni dell'utente; LED verde/giallo/rosso indicano lo stato di funzionamento e gli allarmi
Raccolta e gestione
- Rettificatore,modulo solare, modulo eolico,modulo CC/DC, modulo DC/AC, dati del modulo HVDC
- Narada e Shoto batterie al litio pacchetto raccolta dati
- Batteria al litio di qualsiasi protocollo modbus/YDT-1363 basato su interfaccia RS485 o CAN
- Jiangsu Yao batteria ispezione data e acquisizione
- Raccolta di dati da contatori di corrente alternata intelligenti o da schede di misurazione di corrente alternata auto-sviluppate
- Raccolta e gestione dei dati della DG Intelligente
- Raccolta e gestione dei dati ATS intelligentiRaccolta e gestione dei dati climaticiRaccolta e gestione dei dati CB intelligenti
- Calcolo dell'energia
Gestione della batteria
L Gestione dei carichi e dei flutti
L Limite di carica corrente gestione
L Compensazione della temperatura
I LVD
L Prova della batteria
L Calcolo della tensione del punto medioCapacità
L Taglio di picco
L gestione delle batterie al litio
L Cambiare in base alla capacità della batteria
L commuta in base alla tensione della batteria
L prova DG
L Calcolo del combustibile residuo
L Gestione delle priorità dell'input energetico
L Rettificatore di risparmio energetico
L rotazione del raddrizzatore
Alarmi/eventi
- Alarme SPD
- Alarme di ingresso digitale
- Alarme del fusibile di carico
- Alarme in modalità manuale
- Sbilancio attuale
- Alarme di temperatura ambiente
- Disconnessione del carico
- Interruzione dell'alimentazione in CA
- Alarme di fusibile della batteria
- Scarica della batteria
- Non è riuscito il test della batteria
- Sballo della batteria
- Disconnessione della batteria
- Errore del sensore di temperatura della batteria
- Alarme di temperatura della batteria
- Comunicazione BMS fallita
- Fallimento dell'ingresso di corrente alternata del raddrizzatore
- Errore del rettificatore
- Errore del fan del raddrizzatore
- Protezione del raddrizzatore attivata
- Lo stato di accensione/spegnibilità del rettificatore
- Comunicazione del rettificatore non funziona
- Modalità di risparmio energetico del sistema
- Interruzione della modalità di risparmio energetico
- Fallimento della comunicazione con il modulo solare
- Errore del modulo solare
- Errore del ventilatore del modulo solare
- Protezione del modulo solare attivata
- Stato di accensione/spena del modulo solare
- Fallimento dell'ingresso del modulo solare
- AC sopra e sotto tensione
- CC sopra e sotto tensione
-
