Dettagli:
Termini di pagamento e spedizione:
|
| Dimensione: | H2200mm × W750mm × D750mm | Input di potenza: | Energia elettrica, energia solare, generatore diesel, con batterie di riserva |
|---|---|---|---|
| Power Subrack: | 9U, with controller | Input AC: | Trifase: 200~240 V CA/346~415 V CA; Monofase: 200~240 V CA |
| DG Input: | Supporto | Sistema di PV: | 9 kW (può essere personalizzato, massimo 12 kW) |
| Sistema rettificatore: | 24 kW | Uscita di corrente continua: | -48VDC |
| PDU: | Con pannello di distribuzione di potenza di uscita personalizzato | raffreddamento: | 3000 W |
| Grado IP: | Protezione IP55 | Imballaggio: | Cassa di legno |
| Evidenziare: | sistema di alimentazione elettrica per telecomunicazioni,Sistema di alimentazione elettrica per telecomunicazioni a energia ibrida,Sistema di alimentazione delle telecomunicazioni |
||
Sistema di alimentazione ibrido per telecomunicazioni con energia solare, generatore diesel e batteria per siti di telecomunicazioni esterni
1. Introduzione

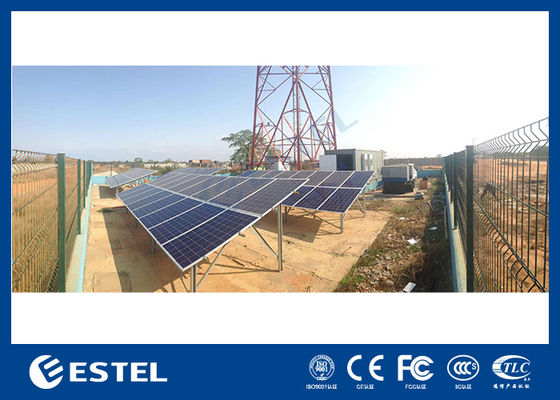

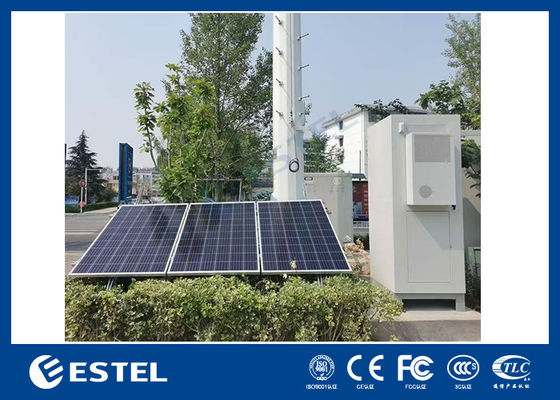

Il sistema di alimentazione per telecomunicazioni a energia ibrida ESTEL è una soluzione di alimentazione ibrida che utilizza l'energia solare, il generatore diesel (DG) e l'alimentazione di rete come principali fonti di alimentazione per le apparecchiature di telecomunicazione.
Utilizza energia pulita e a basso costo per costituire un sistema di alimentazione affidabile, fornisce energia di alta qualità per i moderni servizi di telecomunicazione e aiuta i fornitori di servizi di telecomunicazione a espandere la propria attività in quelle aree che non hanno alimentazione di rete o hanno un'alimentazione di rete instabile.
2. Applicazioni
3. Sistema di alimentazione per telecomunicazioniStruttura

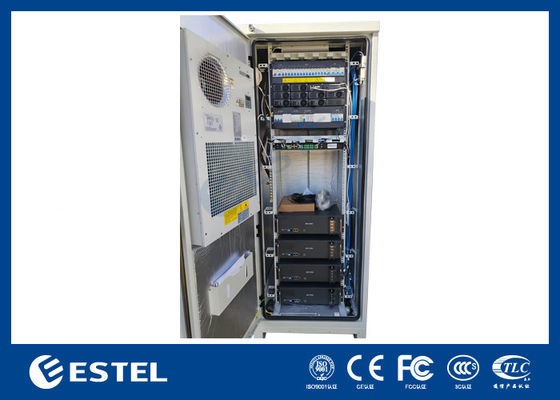

È composto da un armadio per telecomunicazioni esterno, un sistema di alimentazione per telecomunicazioni, un sistema di raffreddamento, batterie, un'unità di monitoraggio ambientale e sensori.

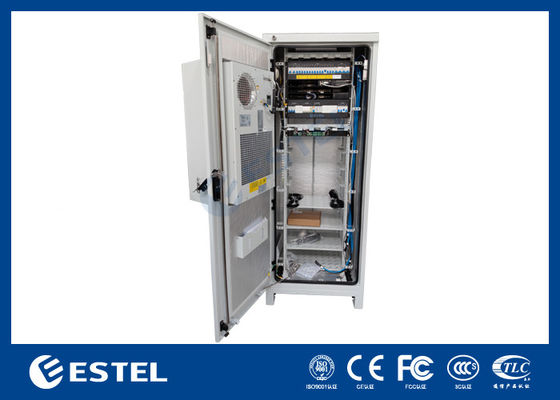

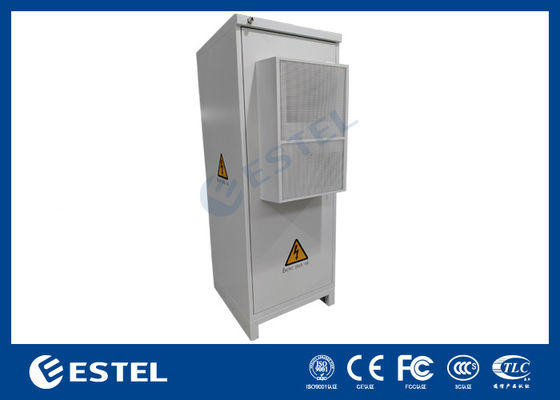

1) Armadio - Caratteristiche
| Articolo | Descrizione |
| Dimensione esterna | H2200mm×W750mm×D750mm |
| Spazio interno | Rack standard da 19 pollici, spazio 38U |
| Materiale | Acciaio zincato |
| Isolamento | Con PEF per l'isolamento termico |
| Porta | Una porta anteriore, con cerniera a incasso |
| Serratura | Serratura a tre punti |
| Cablaggio | Cavo in ingresso dal fondo dell'armadio |
| Rivestimento | Rivestimento in polvere di poliestere |
| Colore | RAL7035 |
| Grado IP | IP55 |

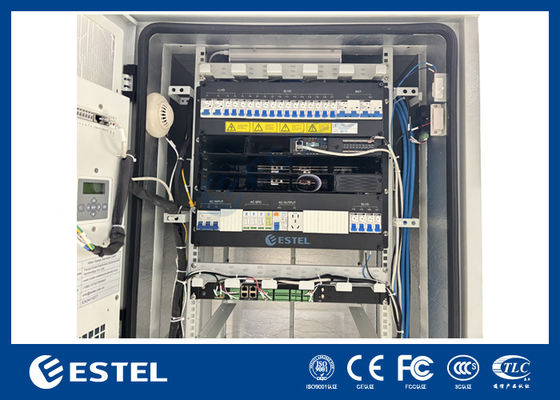

2) Sistema di alimentazione per telecomunicazioni
| Articolo | Descrizione |
| Tipo | Montabile su rack standard da 19’’ |
| Altezza | 9U |
| Ingresso CA |
Trifase: 200-240 V CA/346-415 V CA Monofase: 200-240 V CA |
| Interruttore automatico di ingresso | 1×63A/3P |
| SPD di ingresso | Classe C (20KA/40KA) |
| Sottosistema raddrizzatore | 24kW, 6 moduli raddrizzatori da 4kW |
| Sottosistema fotovoltaico | 9kW, 3 moduli fotovoltaici a bassa tensione da 3kW |
| Uscita CC | -53,5 V CC, intervallo di tensione di uscita: da -42 a -58 V CC |
| Controller | MC2600 |
| Interruttore automatico di carico |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (Nota: può essere configurato in base alle esigenze del cliente) |
3) Sistema di raffreddamento
| Articolo | Descrizione |
| LFELI-48100 | DC30HDNC1D |
| Marca | Envicool |
| Capacità di raffreddamento | 2800W |
| Capacità di riscaldamento | 500W (opzionale) |
| Consumo energetico | 870W |
| Dimensione esterna | H746mm×W446mm×D300mm (Senza flangia) |
| Alimentazione | -48VCC |
| Comunicazione | RS485 |
| Installazione | Montato sulla porta |
| Conforme a RoHS | Sì |
| Grado IP | IP55 |

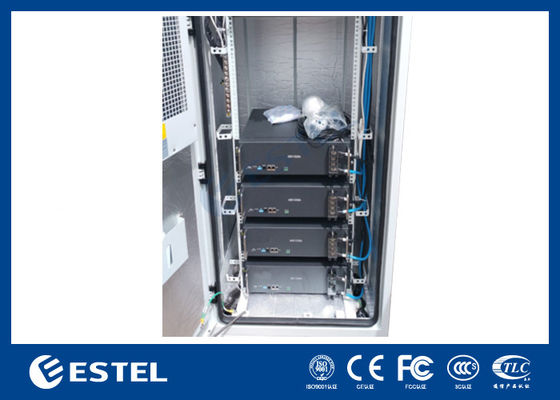

4) Batterie
Caratteristiche della batteria LiFePO4 da 48V100Ah:
| ArticoloParametri | Modello |
| LFELI-48100 | Capacità nominale (5HR) |
| 100 Ah | Tensione nominale |
| 48V | Tensione di fine scarica |
| 40,5 V | Tensione limitata di carica |
| 54V | Corrente massima di carica/scarica |
| 100A | 33,3A |
| Circa 40 kg | Energia |
| 4800 Wh | Display |
| Con display LCD | Numero massimo di connessioni in parallelo |
| 15 | Dimensioni (L*P*A) mm |
| 442*450*132 | Durata di progettazione |
| 20 anni | Durata del ciclo |
| 6000 cicli | Classe IP |
| IP30 | Materiale della cassa |
| SPCC | Temperatura di esercizio |
| Carica: da 0 a +45℃ |
Scarica: da -10 a +55℃ Stoccaggio: da -20 a +60℃ Terminale |
| M6 | Tabella di scarica a corrente costante (Ampere) a 25℃ |
| Tensione / Tempo1h | |||||
|
2h |
3h | 5h | 10h | Tensione di fine scarica 40,5 V | 4800W |
| 2400W | 33,3A | 20A | 10A | Tabella di scarica a potenza costante (Watt) a 25℃ | Tensione / Tempo |
| 1h | |||||
|
2h |
3h | 5h | 10h | Tensione di fine scarica 40,5 V | 4800W |
| 2400W | 1600W | 960W | 480W | 5) Unità di monitoraggio ambientale | L'unità di monitoraggio ambientale (FSU) è un dispositivo FSU (Field Supervision Unit) a basso costo e ad alte prestazioni che integra l'acquisizione dati, l'elaborazione di protocolli intelligenti e il modulo di comunicazione. |
Come DAC (Data Acquisition Controller) intelligente installato in ogni stazione di telecomunicazione o stazione base nel sistema di sorveglianza dell'alimentazione e dell'ambiente, FSU accede a diversi sensori per ottenere vari dati ambientali e lo stato dei dispositivi non intelligenti e comunica con dispositivi intelligenti (tra cui alimentazione per telecomunicazioni, BMS per batterie al litio, condizionatore d'aria, ecc.) tramite RS232/485, Modbus o altri tipi di interfaccia di comunicazione. FSU acquisisce i seguenti dati in tempo reale e li consegna al centro di monitoraggio remoto tramite interfaccia B, protocollo SNMP.
Monitoraggio ambientale t
grafico topologico
:6) SensoriUn'ampia gamma di sensori può essere integrata nel sistema di alimentazione per telecomunicazioni a energia ibrida ESTEL, per fornire monitoraggio e allarme online per le condizioni ambientali operative del sistema di alimentazione.
Sensore
Funzione
| Sensore magnetico porta | Monitoraggio e allarme stato porta aperta |
| Sensore acqua | Monitoraggio e allarme immersione acqua armadio |
| Sensore fumo | Monitoraggio e allarme fumo di combustione |
| Sensore di temperatura e umidità | Monitoraggio e allarme temperatura e umidità |
| Sensore livello olio | Monitoraggio e allarme livello carburante |
