| Rectifier module output power: | 3000W | Power Factor: | >0.99 |
|---|---|---|---|
| Input Frequency: | 45~66Hz | Max. Rectifier Module Output Current: | 50A |
| Module numbers: | 6 | Maximum Capacity: | 18KW(300A) |
| Output type: | DC | Type: | Telecom Rectifier,telecom rectifier for switching power supply |
| Efficiency: | >96% | Warranty: | 1 Year |
| Evidenziare: | Fornitore di alimentazione per il telaio da 19 pollici,6 Fornitura di alimentazione del quadro del modulo rettificatore,Fornitore di alimentazione per telaio di altezza 5U |
||
Fornitore di alimentazione a 48V 5U Altezza 19 pollici Installazione a scaffale con 6 moduli rettificatori
C0510145costruzione
C0510145è composto da sei moduli:
Modulo rettificatore x 6
Disattivatori di batteria: 1 × 125A/1P
Dispositivi per il controllo del carico
LLVD:63A/1P×3,40A/1P×2,32A/1P×2
BLVD:16A/1P×2,10A×2,6A/1P×2
Un sistema rettificatore converte la corrente alternata in corrente continua e fornisce la potenza necessaria per caricare le batterie.
Con l'obiettivo di migliorare continuamente il costo totale di proprietà, i raddrizzatori ESTEL, combinati con funzionalità avanzate di controllo e monitoraggio, contribuiscono a ridurre sia le spese di capitale che quelle operative.
I nostri sistemi di raddrizzatori vantano un'eccellente densità di potenza, pur soddisfacendo i requisiti di spazio e peso.Lasciano molto spazio per altre attrezzature e permettono di risparmiare sui costi di imballaggio e trasporto.
Inoltre, la loro elevata efficienza riduce il consumo totale di energia e riduce l'impronta di carbonio.
Il sistema di alimentazione integrato per la comunicazione (sistema rettificatore) è adatto a piccoli interruttori a programmazione, reti di accesso, apparecchiature di trasmissione, comunicazioni mobili,
le stazioni di terra per le comunicazioni satellitari, l'alimentazione delle comunicazioni a microonde e possono essere utilizzate anche per l'alimentazione di altre apparecchiature di comunicazione.
In circostanze normali, i vari parametri del modulo raddrizzatore e dell'unità di distribuzione dell'energia sono controllati dal modulo di monitoraggio,e funzionano secondo i loro parametri predeterminati o comandi dell'utente.
Se la rete principale non funziona, il sistema sarà alimentato dalla batteria in questo momento.
Quando la tensione della batteria è inferiore al punto di allarme a bassa tensione della batteria da 46V dc (il valore di allarme può essere impostato) dal monitor, il modulo di monitoraggio segnala un allarme.
Quando la corrente esterna viene ripristinata, il sistema riprende il normale funzionamento.
C0510145è costituito da un'unità di distribuzione, un modulo rettificatore, un modulo di conversione e un modulo di monitoraggio.
| Configurazione | Modulo rettificatore | Commento |
| Norme | GB 4943 | Per ulteriori dettagli, si rimanda alle specifiche dei moduli |
| Norme | IEC/EN 62368-1 | |
| Norme | EN 55032 Classe A,GR1089 Issue 4,R3-10, R3-11, R3-12 Classe B certificato da Nord America | |
| Norme | EN300386, CLASSA |
Sistema di rettificatore 18 kW 48VDC
| Modello | C0510145 | ||
| Sistema | Dimensione ((mm) | 482.0(W) *350.0(D) *5U(H) | |
| Peso | ≤ 15 kg(senza modulo raddrizzatore) | ||
| Modalità di raffreddamento | raffreddamento naturale | ||
| Modalità di installazione | Dispositivi per la trasmissione di dati | ||
| Grado IP | IP20 | ||
| Distribuzione AC | Voltaggio di ingresso | 380VAC trifase o 220VAC monofase | |
| Capacità di ingresso | 1×63A/4P | ||
| Distribuzione DC | Voltaggio di uscita | -42~-58VDC, valore nominale: -53,5VDC | |
| Capacità massima | 18kW ((6x3000W modulo raddrizzatore) | ||
| Dispositivi per la rimozione delle batterie | 2x125A/1P | ||
| Dispositivi per il controllo del carico |
LLVD:63A/1P×3,40A/1P×2,32A/1P×2 |
||
| SPD in continuazione | 10kA/, 8/20μs | ||
| Modulo rettificatore | Voltaggio di ingresso | 85VAC-300VAC, valore nominale: 220VAC | |
| Efficienza | ≥96% | ||
| Potenza nominale | 3000W ((176~300VAC) | ||
| Dimensione | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | ||
| Modalità di raffreddamento | raffreddamento forzato | ||
| Controller | Input del segnale | 4 AI(3 temperatura della batteria, 1 temperatura ambiente) | |
| Uscita dell'allarme | 6 contatto a secco | ||
| Porta di comunicazione | RS232/485, SNMP v2 | ||
| Modalità di visualizzazione | LCD | ||
| Ambiente | Temperatura di funzionamento | -40°C~+65°C | |
| Temperatura di conservazione | -40°C~+70°C | ||
| Umidità di esercizio | 5%~95% ((non condensante) | ||
| Altezza | 0~3000m ((Se l'altitudine è compresa tra 2000m e 3000m, la temperatura massima di esercizio diminuisce di 1°C con l'aumento di 200m di altitudine.) | ||
Caratteristica del prodotto
1) Il modulo raddrizzatore adotta la tecnologia di compensazione del fattore di potenza attivo e il valore del fattore di potenza raggiunge lo 0.99.
2) L'intervallo di funzionamento normale della tensione di ingresso CA è ampio fino a 90 ̊290 V, singola fase, (323 V~480 V ac, 3 fase).
3) Il modulo raddrizzatore adotta la tecnologia soft-switching full-bridge e l'efficienza è fino al 96%.
4) Gestione intelligente della batteria: sono disponibili le funzioni di spegnimento del carico e di protezione della batteria da bassa tensione (LVLD+LVBD) e di spegnimento secondario (interruttore di alimentazione secondario),
che può realizzare funzioni quali compensazione della temperatura, equalizzazione automatica e controllo della carica fluttuante, regolazione automatica della tensione, calcolo della capacità della batteria,e test online delle batterie.
5) Il modulo raddrizzatore adotta la tecnologia non danneggiante di sostituzione a caldo, plug and play, e il tempo di sostituzione è inferiore a 1 minuto.
6) Progettazione in rete, che fornisce più interfacce di comunicazione (come RS485, contatto a secco), rete flessibile, monitoraggio locale e remoto limitato, non supervisionato.
7) Progettazione di protezione da fulmini per i lati CA e CC, adatta alle zone di temporale.
8) Supporta le funzioni di protezione contro i guasti e di allarme.
9) Il funzionamento e la manutenzione agevoli possono essere installati contro il muro, risparmiando efficacemente spazio.
10) Radiazione ultra bassa.
La configurazione logica del nostro sistema ibrido

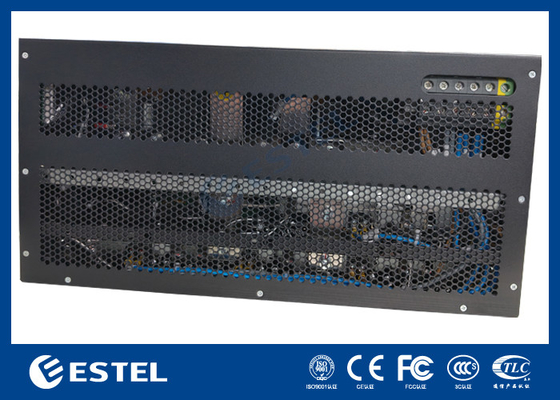

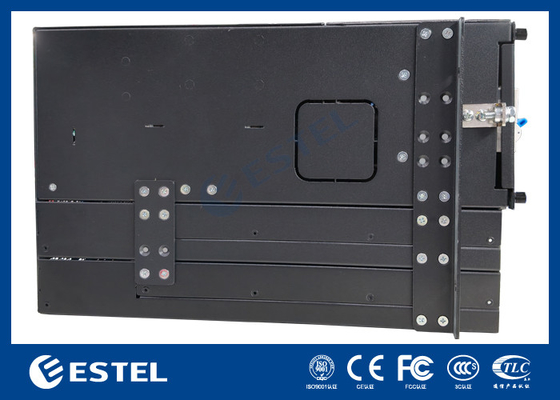

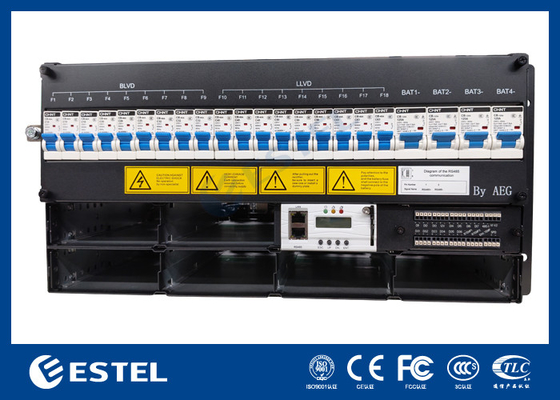

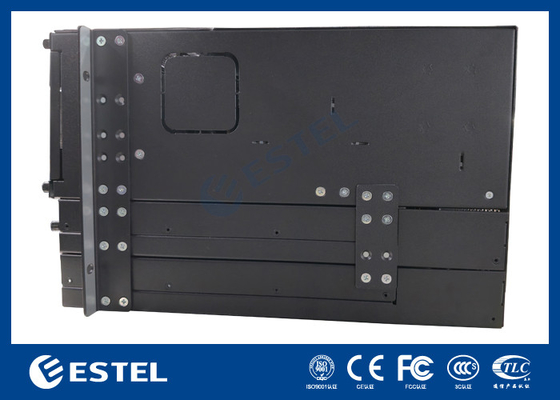

Immagini del prodotto:
Dimensione del modulo rettificatore:
| Classificazione di isolamento | ||
| parametro | Norme | Commento |
| Forza isolante (input CA) | Input-Output:3500Vdc/10mA//1min |
Nessun flashover o arresto. Rimuovere il tubo di scarico/dispositivo di protezione da sovratensioni prima della prova, senza modulo raddrizzatore o modulo di monitoraggio. Uscita con 2 vie terminale a bassa tensione, alta tensione con funzione di bypass CA, non da testare. |
| Input-enclosure:3500Vdc/10mA//1min | ||
| L'impianto di alimentazione deve essere dotato di un sistema di accensione di potenza superiore a 600 V. | ||
| Resistenza isolante (input di corrente continua) | Input-Output:750Vdc/10mA//1min | |
| Input-enclosure:750Vdc/10mA//1min | ||
| L'impianto di alimentazione deve essere dotato di un sistema di accensione di potenza superiore a 600 V. | ||
| Corrente di perdita | ≤ 3,5 mA | Input 280Vac, uscita a pieno carico |
| Resistenza dell'isolamento | @ Atmosfera normale, umidità relativa del 90%, tensione di prova di 500 V CC, la resistenza di isolamento di input-output, input-ground, output-ground non deve essere inferiore a 10MΩ.Uscita con 2 vie terminale a bassa tensione, ad alta tensione con funzione di bypass CA, non da sottoporre a prova. | |
Applicazione
(1) Accesso all'integrazione
(2) Sistema di distribuzione e estensione all'interno
(3) Stazione mobile e sistema di estensione della copertura
(4) WLAN
(5) Stazione di terra di comunicazione satellitare e stazione di comunicazione a microonde
(6) Sala di distribuzione di corrente debole
(7) Altri sistemi di alimentazione ininterrotta AC/DC
| raffreddamento forzato ad aria |
