Sistema di alimentazione del rettificatore standard da 19 pollici da 2U Input AC e Output DC per armadi di telecomunicazioni

Ingresso CA per sistema di alimentazione standard da 19 pollici 2U e uscita CC per armadio per telecomunicazioni

1. Sistema di alimentazione con raddrizzatore standard da 19 pollici 2U con ingresso CA e uscita CC per il gabinetto delle telecomunicazioni Introduzione:

Il sistema di alimentazione con raddrizzatore standard 2U è stato appositamente progettato per soddisfare la domanda di soluzioni di alimentazione a densità più elevata e più compatte. È adatto per applicazioni che necessitano di un alimentatore espandibile, affidabile e di facile manutenzione, che possa essere inserito in uno spazio minimo.

M45D65B è composto da unità di distribuzione, modulo raddrizzatore, modulo di conversione, modulo di monitoraggio. Lo standard come tabella seguente:

2. Dettagli rapidi del sistema raddrizzatore 2U:

3. Caratteristica del prodotto

• Compensazione attiva del fattore di potenza: il modulo raddrizzatore utilizza la tecnologia di compensazione del fattore di potenza attiva, raggiungendo un fattore di potenza di 0,99.

• Ampio intervallo di tensione di ingresso CA: il normale intervallo operativo per la tensione di ingresso CA è ampio, da 90 a 290 V per la monofase (e da 323 V a 480 V per la trifase).

• Alta efficienza: il modulo raddrizzatore utilizza la tecnologia soft-switching a ponte intero, con un'efficienza fino al 96%.

• Gestione intelligente della batteria: le funzionalità includono la protezione dallo spegnimento del carico e la protezione della batteria a bassa tensione (LVLD + LVBD), nonché lo spegnimento secondario (tramite un interruttore di alimentazione secondario). Supporta funzioni quali compensazione della temperatura, equalizzazione automatica e controllo della carica fluttuante, regolazione automatica della tensione, calcolo della capacità della batteria e test online della batteria.

• Tecnologia hot-swap: il modulo raddrizzatore supporta la sostituzione a caldo senza danni, consentendo una facile sostituzione plug-and-play in meno di 1 minuto.

• Design in rete: offre più interfacce di comunicazione (come RS485 e contatti puliti) per una rete flessibile, consentendo il monitoraggio locale e remoto in tempo reale con funzionamento non presidiato.

• Protezione dai fulmini: progettato con protezione dai fulmini sia per il lato CA che per quello CC, che lo rende adatto all'uso in aree soggette a temporali.

• Protezione dai guasti e allarmi: supporta la protezione dai guasti e le funzioni di allarme per migliorare l'affidabilità del sistema.

• Manutenzione intuitiva: il design consente l'installazione a parete, risparmiando spazio e semplificando la manutenzione.

• Bassa radiazione: incorpora un design avanzato di compatibilità elettromagnetica per garantire livelli di radiazione estremamente bassi.

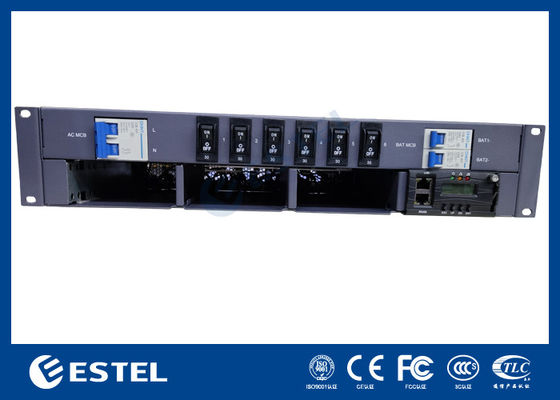

4. Immagini del sistema raddrizzatore:

5. Immagini del modulo raddrizzatore:

6. Immagini dell'imballaggio:
