Armadio dati esterno standard 38U con condizionatore d'aria a corrente continua e ruote facili da spostare

38U Data Cabinet esterno con condizionatore d'aria a corrente continua e ruote facili da spostare

Questo armadio è alto 2000 mm, largo 8000 mm e profondo 1000 mm.

Ecco la breve introduzione

● Costruzioni pesanti all'aperto

● 38 scaffalature (RU), sistema ferroviario standard 19

● Accesso anteriore (accesso posteriore facoltativo)

● Sistema di chiusura a tre punti antirrubo, lucchetto di supporto

● Rivestimento in polvere per esterni, antincorrosivo

● Colore standard: grigio chiaro, RAL7035.

● L'ingresso del cavo è situato sul fondo dell'armadio

● Includere una barra di messa a terra

● Mettere il tappo della porta

● Mettere quattro ruote sul fondo

● Soluzioni di raffreddamento opzionali: ventilatore, condizionatore d'aria, scambiatore di calore

Di seguito il parametro tecnico

Tabella di conformità standard

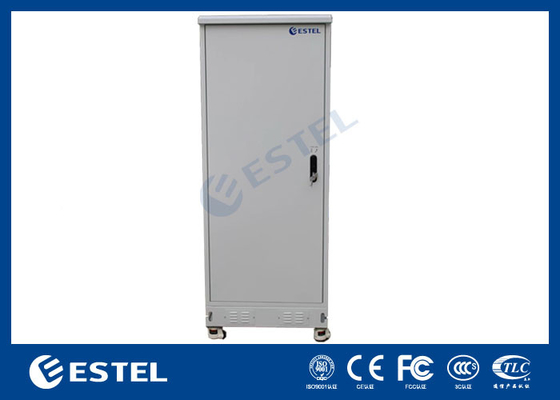

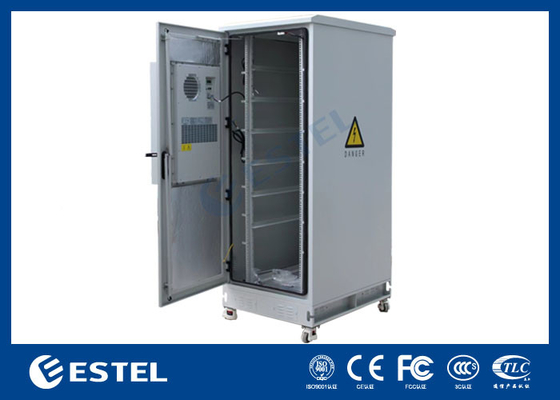

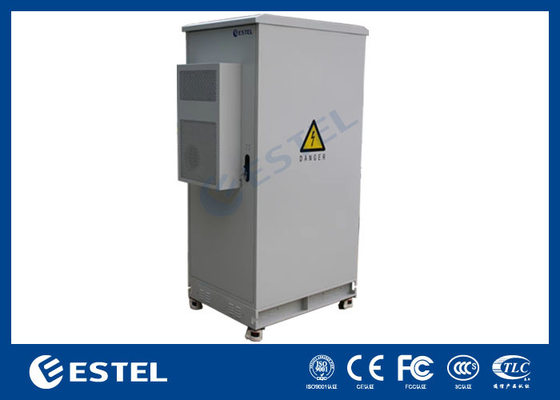

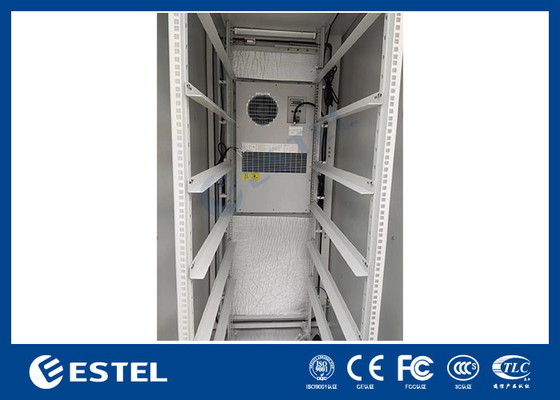

Immagini del gabinetto

La progettazione di un armadietto esterno per telecomunicazioni con un alimentatore interno comporta diversi passi critici per garantire che sia durevole, funzionale e in grado di resistere a varie condizioni ambientali.Ecco una guida completa su come progettare un tale armadio:

1. Definire specifiche e requisiti

• Scopo e utilizzo: determinare l'uso primario dell'armadio, come ad esempio l'alloggio di apparecchiature di telecomunicazione, alimentatori o entrambi.
• Condizioni ambientali: Considerate il clima, la temperatura, l'umidità e il rischio di esposizione a polvere, acqua o elementi corrosivi.
• Dimensione e capacità: determinare le dimensioni e la capacità richieste in base alle attrezzature da ospitare.
• Regolamenti e norme: rispettare le norme e i regolamenti pertinenti del settore, come le classificazioni IP per l'impermeabilizzazione e l'impermeabilizzazione.

2. Selezionare Materiali e costruzione

• Corpo del gabinetto: utilizzare acciaio galvanizzato o acciaio inossidabile per la durata e la resistenza alla corrosione.
• Porte e serrature: inserite serrature e cerniere sicure e resistenti alle intemperie.
• Sistema di raffreddamento: installare un condizionatore d'aria o una ventola per mantenere una temperatura di funzionamento adeguata all'interno dell'armadio.Assicurarsi che sia indicato per l'uso all'aperto e in grado di gestire le condizioni ambientali attese.
• Sigillazione: utilizzare guarnizioni e sigilli per impedire l'ingresso di acqua, polvere e altri contaminanti.

3Progettazione dell' alimentatore

• Fonte di alimentazione: decidere il tipo di alimentazione (AC/DC), la sua capacità e se sarà integrata o separata.
• Sistema UPS: prendere in considerazione l'incorporazione di un alimentatore ininterrotto (UPS) per fornire energia di riserva in caso di interruzioni.
• Compartimento della batteria: progettare un compartimento della batteria sicuro e ventilato all'interno dell'armadio. assicurarsi che sia facilmente accessibile per la manutenzione e la sostituzione.
• Distribuzione dell'energia: includere un'unità di distribuzione dell'energia (PDU) per gestire e distribuire l'energia a vari dispositivi all'interno dell'armadio.

4. Disposizione e organizzazione interna

• Ferrovie di montaggio: installare ferrovie di montaggio standard da 19 pollici per ospitare le apparecchiature di telecomunicazione.
• Gestione dei cavi: fornire vassoi, clip e guide per organizzare e indirizzare i cavi all'interno dell'armadio.
• Terzificazione: assicurarsi che l'armadio sia adeguatamente terrazzato per proteggersi dai pericoli elettrici.

5. Protezione dell'ambiente

• Isolazione idroponica: puntare a un grado di protezione IP pari o superiore a IP55 per proteggere dall'ingresso dell'acqua.
• Protezione contro la polvere: utilizzare filtri e sigilli per evitare che polvere e detriti entrino nell'armadio.
• Controllo della temperatura: incorporare sensori e allarmi di temperatura per monitorare e controllare la temperatura interna.

6. Caratteristiche di sicurezza

• Protezione contro i fulmini: installare arrester o altri dispositivi di protezione contro i fulmini.
• Protezione antincendio: Si consiglia di utilizzare materiali ignifughi e di incorporare sistemi di rilevamento e di spegnimento dell'incendio.
• Etichette e segnali di avvertimento: fornire etichette e segnali di avvertimento chiari e visibili per indicare i potenziali pericoli e le istruzioni di utilizzo.

7. Prova e convalida

• Test ambientali: sottoporre il gabinetto a varie condizioni ambientali per assicurarsi che funzioni come previsto.
• Test di funzionalità: testare tutti i componenti e i sistemi all'interno dell'armadio per verificare la loro funzionalità e compatibilità.
• Test di conformità: assicurare che il gabinetto sia conforme agli standard e alle normative del settore.
