32U IP55 cabina elettrica esterna integrata con sistema di distribuzione e monitoraggio dell'energia
Dettagli del prodotto
Apparecchiature per la produzione di energia elettrica
,Gabinetto di alimentazione con distribuzione di energia
,Gabinetto di alimentazione con sistema di monitoraggio
32U IP55 cabina elettrica esterna integrata con sistema di distribuzione e monitoraggio dell'energia
Parametri tecnici dell'armadio
| Configurazione | Articolo | Parametro tecnico | |
| Cappottole | Modello | ET7575175 | |
| Livello di protezione | Protezione IP55 | ||
| Dimensione esterna | H1750mm×W750mm×D750mm (può essere personalizzato) | ||
| Dimensione interna | Ferrovia da 19 pollici, 32U | ||
| Materiale | Acciaio galvanizzato, spessore 1,2 mm, parete singola. | ||
| Isolamento | PEF (facoltativo) | ||
| Rivestimento | Rivestimento in polvere di poliestere | ||
| Colore | RAL7035 | ||
| Blocco | Sistema di chiusura a tre punti antirrubo | ||
| Fabbricazione | Cerniera interna | ||
| Opzioni di installazione | Fabbricazione a partire da prodotti di calzature | ||
| Routing via cavo | Cable in e fuori dal fondo del gabinetto | ||
| Servizi di manutenzione | Una porta d'ingresso, manutenzione anteriore | ||
| Frigorifero | Opzioni | Climatizzatore | Ventilatore |
| capacità di raffreddamento | 1500 W | 180CFM | |
| Voltaggio di ingresso | 220VAC 50HZ | 48VDC | |
| Comunicazione | RS485 | / | |
| Controllatore di temperatura | Controllatore di temperatura del ventilatore da 48 V | ||
| Unità di distribuzione dell'energia | Di grado B anti fulmine | ||
| Input AC | 63A/2P ×1 (facoltativo) | ||
| Uscita AC | 16A/1P×4 (facoltativo) | ||
| Uscita di corrente continua | 16A/1P×4. (opzionale) | ||
| Sensori |
1 x sensore di fumo, 1 x sensore dell'acqua, 1 x sensore di temperatura e umidità, 1 x trasmettitore di porte, 1 x sensore di vibrazione. |
||
| Altri | 48VDC lampada a LED per illuminazione | ||
| Ambiente | Temperatura di funzionamento | -40°C ~+55°C (+Radizione solare) | |
| Temperatura di conservazione | -40°C~+70°C | ||
| Umidità di lavoro | 5%~95% ((senza condensazione) | ||
| Altitudine di lavoro | 0 ~ 4000 metri |
||
1.32U Telecom Cabinet Introduzione
L'armadietto esterno è ampiamente utilizzato negli operatori di telecomunicazioni ̇ siti di telecomunicazione mobile, piccoli rifugi all'aperto, armadietti di controllo elettrico ferroviario, polizia elettronica, stazioni base di comunicazione,stazioni di rilevamento dell'aria esterna, armadi di controllo solare, ecc.
2. Caratteristiche del gabinetto
- La protezione contro l'ingresso è IP55, possiamo fornire un armadio IP65 basato sui clienti reali.
- Fatto di materiale galvanizzato.
- porta anteriore utilizza una serratura antirrubo a tre punti standard. la serratura forma una struttura di chiusura a tre punti superiore, medio e inferiore.l'effetto di blocco è sicuro e affidabile.
- Posti di montaggio standard da 19 pollici.
- Porte fissate con sistema di bloccaggio in acciaio (PADLOCK di supporto)
- è installato nella radice del terreno o sopra il sistema di base della colonna di terra da "sottosferimento diretto"
- L'accesso ai cavi avviene tramite la base come standard con accesso laterale o sul tetto disponibile su richiesta.
3- Istruzioni del Consiglio
Per coloro che hanno bisogno di più di un semplice armadio standard, questa serie può anche offrire una soluzione davvero sicura e personalizzata con molte opzioni disponibili,fornire un ambiente climatizzato per qualsiasi apparecchio elettronico, pannelli di carico elettrici e soluzioni di inserimento dei cavi.
Questo armadietto per batterie è alto 1750mm, largo 750mm e profondo 750mm.
- Tabella 1 Conformità standard
| Norme | Descrizione |
| GB/T 17626.7-1998 | Compatibilità elettromagnetica |
| GB4706.1 | Sicurezza degli elettrodomestici e degli elettrodomestici con uso simile. |
| GB4798.1 | Condizioni ambientali esistenti nell'applicazione per i prodotti elettrici ed elettronici - stoccaggio |
| GB4798.2 | Condizioni ambientali esistenti nell'applicazione dei prodotti elettrici ed elettronici - trasporti |
| GB4798.3 | Condizioni ambientali esistenti nell'applicazione dei prodotti elettrici ed elettronici - utilizzo |

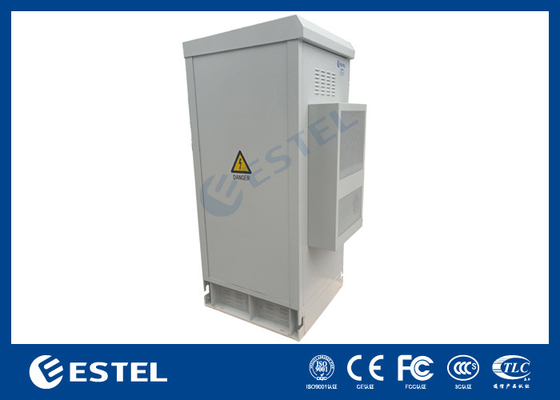

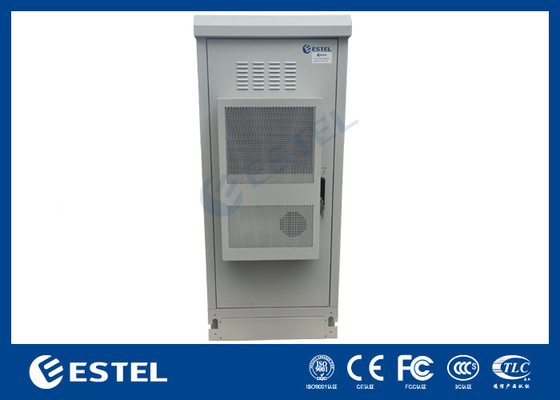

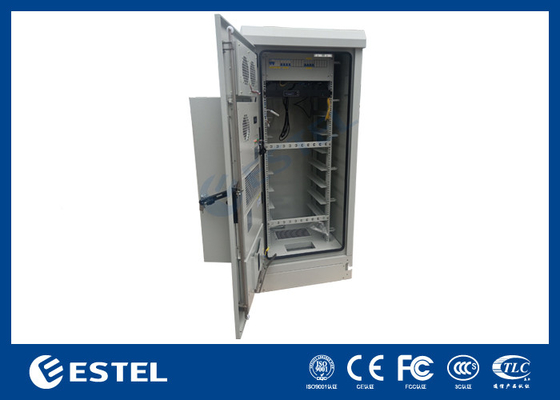

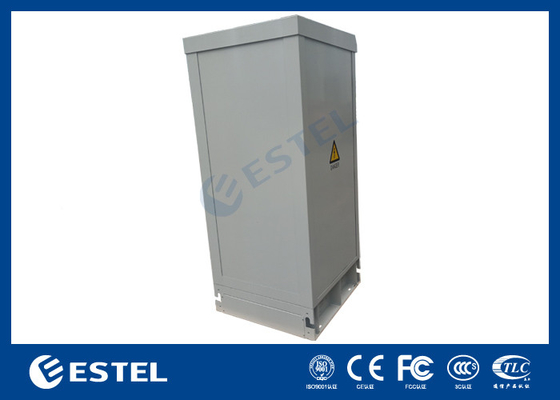

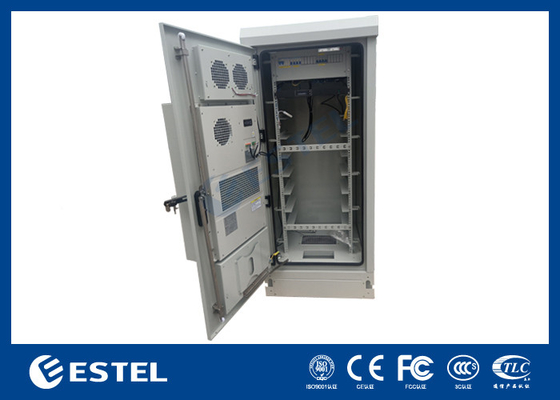

Immagini del gabinetto
Parametri tecnologici del condizionatore d'aria
| Articolo | Nome | Unità | Parametro |
| Dimensione e installazione | Dimensione del contorno del corpo (altezza*larghezza*profondità) | mm | 750*450*200 |
|
Dimensione di contorno inclusa Flancia ((altezza*larghezza*profondità)) |
mm | 784*484*200 | |
| Peso | Kg | 24 | |
| Metodo di installazione | Porta montata | ||
| Metodo di installazione | Al di fuori | ||
| Ambiente e protezione | Temperatura dell'ambiente di lavoro | °C | -40 a +55 |
| Noise | dB ((A) | 65 | |
| Aspettativa di vita | Anni | > 10 | |
| Grado IP | Protezione IP55 | ||
| Agente frigorifero | R134a | ||
| Certificazione ROHS | - Sì, sì. | ||
| Prestazioni | Intervallo di tensione di ingresso | 220±15%VAC~50Hz | |
| Capacità di refrigerazione ((L35/L35) | W | 1500 | |
| Potenza nominale di ingresso di refrigerazione ((L35/L35) | W | 580 | |
| Corrente di raffreddamento nominale (L35/L35) | A | 2.6 | |
| Corrente di raffreddamento massima | A | 4.6 | |
| Capacità termica (facoltativo) | W | 1000 | |
| Volume dell'aria della circolazione interna | m3/h | 320 | |
Imballaggio e spedizione
Questo pacchetto è anti-umidità, anti-impatto e snong per garantire un trasporto sicuro.
-
