Sistema di alimentazione di potenza da 23,2 kW con modulo intercambiabile a caldo
Dettagli del prodotto
220Vac Rettificatore da 19 pollici
,Modulo ricambiabile a caldo Rettificatore da 19 pollici
,23Sistema di alimentazione di 2 kW
Sistema di alimentazione monofase 220Vac 23.2KW Rettificatore standard da 19 pollici
1- Sistema di alimentazione per telecomunicazioni:
| Luogo di origine: Shenzhen, Cina (continente) | 220Vac monofase |
| Marchio: ESTEL | 48V ((40~58Vdc regolabile) |
| Numero di modello: EVCSE48200 | Potenza di uscita: 23,2 kW |
| Nome del prodotto:Sistema di alimentazione a corrente alternata | Frequenza di ingresso:50/60Hz±10% |
| Certificazione: ISO9001, CE, 3C, FCC, TLC | Corrente di uscita:50-400A |
| Applicazione: dispositivo di trasmissione, stazione di terra di comunicazione satellitare | Fattore di potenza: ≥0.99 |
| Peso: 15 kg | Condivisione della corrente in parallelo: ≤ ± 3% |
| Input della batteria: 100A*2 | Precisione di stabilità della tensione: ≤ ± 0,6% |
| Capacità di carico: (10-63)A*10 | Efficienza: ≥91% |
2Descrizione del sistema di rettificatore
L'EVCSE48400 è composto da modulo di controllo VSM-B, modulo rettificatore VRM48, ecc. E c'è un'unità di distribuzione AC-DC. La sua capacità può raggiungere 48V / 50A ~ 400A combinando rack con rettificatori.
1) Il modulo raddrizzatore adotta la tecnologia di compensazione del fattore di potenza attivo e il valore del fattore di potenza raggiunge 0.99.
2) L'intervallo di funzionamento normale della tensione di ingresso CA è ampio fino a 90 ̊290 V, singola fase, (323 V~480 V ac, 3 fase).
3) Il modulo raddrizzatore adotta la tecnologia soft-switching full-bridge e l'efficienza è fino al 96%.
4) Gestione intelligente della batteria: sono disponibili le funzioni di spegnimento del carico e di protezione della batteria da bassa tensione (LVLD+LVBD) e di spegnimento secondario (interruttore di alimentazione secondario),che può realizzare funzioni quali la compensazione della temperatura, equalizzazione automatica e controllo della carica fluttuante, regolazione automatica della tensione, calcolo della capacità della batteria e test online della batteria.
5) Il modulo raddrizzatore adotta la tecnologia non danneggiante di sostituzione a caldo, plug and play, e il tempo di sostituzione è inferiore a 1 minuto.
6) Progettazione in rete, che fornisce più interfacce di comunicazione (come RS485, contatto a secco), rete flessibile, monitoraggio locale e remoto limitato in tempo reale, non supervisionato.
7) Progettazione di protezione da fulmini per i lati CA e CC, adatta alle zone di temporale.
8) Supporta le funzioni di protezione contro i guasti e di allarme.
9) Il funzionamento e la manutenzione agevoli possono essere installati contro il muro, risparmiando efficacemente spazio.
10) Radiazione ultra bassa.
3Modulo di controllo del raddrizzatore Parametri tecnici
| Input | |
| Volabilità nominale | 220Vac monofase |
| Intervallo di tensione di funzionamento | 90 ~ 300Vac |
| Corrente | ≤ 18,5 A |
| Frequenza | 50/60Hz±10% |
| Fattore di potenza | ≥ 0.99 |
| Prodotto | |
| Voltaggio | 48V ((40~58Vdc regolabile) |
| Corrente | 50A@58 |
| Condivisione corrente in parallelo | ≤ ± 3% |
| Precisione della stabilità della tensione | ≤ ± 0,6% |
| Protezione | Sopra tensione, sopra corrente, cortocircuito di uscita e sopra temperatura |
| Altri dati | |
| Efficienza | ≥92% |
| Modalità di raffreddamento | raffreddamento del ventilatore |
| Temperatura di funzionamento | -10°C - +55°C |
| Grado di classe di protezione | IP20 |
| Voltaggio di onda | ≤ 200 mVpp |
| Rumore fosforometrico | ≤ 2mVrms |
| Effetto del carico | ≤ ± 0,5% |
| Tempo di ripristino dell'effetto di carico | ≤ 200 μs |
| Effetto sorgente | ≤ ± 0,1% |
| Dimensione (mm) | 106 ((W) ×218 ((D) ×83.8 ((H) |
| Peso | 2.2 kg |
| EMC | |
| Emissioni | Input AC conforme a EN50081-1 e EN50081-2; uscita DC conforme a EN50081-2 |
| Immunità | Conformemente alle norme EN50081-1, EN50081-2 |
| Sicurezza | Conformemente alla norma IEC950, EN60950, EN41003, UL1950, AS/NZ3260 |
3. Principio di funzionamento modello EVCSE48400
In condizioni normali, ogni parametro dei moduli raddrizzatori e dell'unità di distribuzione è sotto il controllo del modulo di monitoraggio, che opera secondo il parametro preimpostato o i comandi dell'utente.In caso di guasto della rete di corrente alternataQuando la tensione della batteria è inferiore a 42V±0,5V, la tensione della batteria inizia a scendere.il modulo di monitoraggio segnala la batteria sotto segnale di allarme di tensione e interrompe l'uscita di carico, il sistema di alimentazione smette di funzionare. Quando la rete esterna di corrente alternata si riprende, il sistema riprenderà al normale stato di lavoro. (Tutti i dati di monitoraggio sopra sono valori predefiniti del sistema che gli utenti possono ripristinare).
4Applicazione del rettificatore
(1) Accesso all'integrazione
(2) Sistema di distribuzione e estensione all'interno
(3) Stazione mobile e sistema di estensione della copertura
(4) WLAN
(5) Stazione di terra di comunicazione satellitare e stazione di comunicazione a microonde
(6) Sala di distribuzione di corrente debole
(7) Altri sistemi di alimentazione ininterrotta AC/DC
5Il nostro agente di consegna.
Le merci possono essere spedite via mare, via aerea, via corriere, via terra, via treno, ecc.
Oltre al seguente agente di consegna, possiamo anche cercare l'agente di consegna con il miglior prezzo in Cina se avete bisogno di noi per voi.

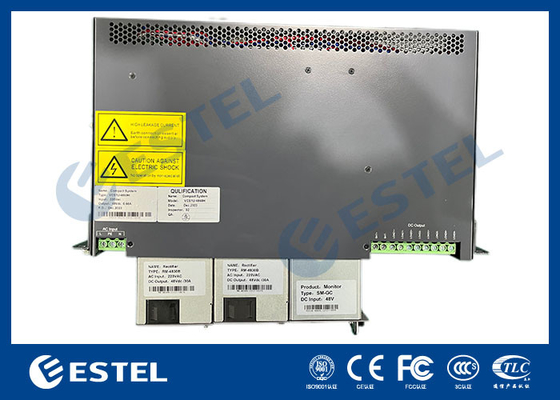

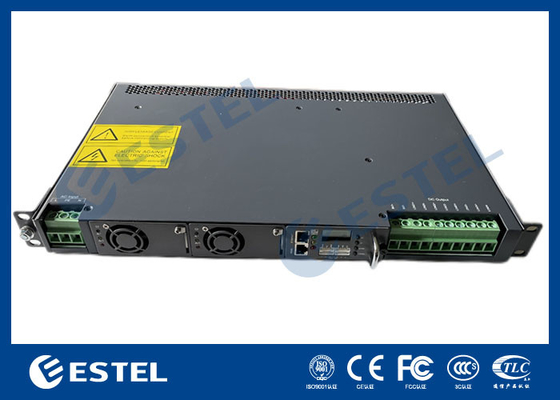

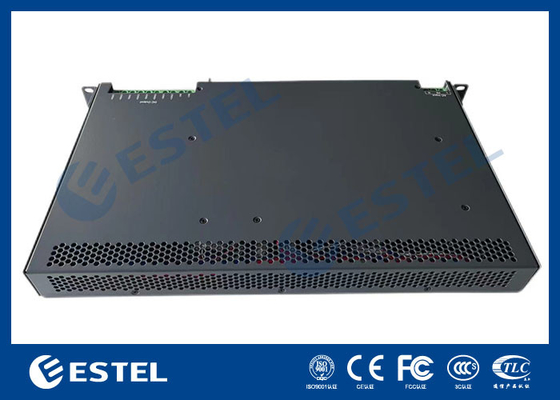

6. Immagini del prodotto:
-
