Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Apparecchiature per la trasmissione di energia elettrica | Dimensione: | P*D*H 800 mm × 1300 mm × 2210 mm |
|---|---|---|---|
| Materiale: | Acciaio galvanizzato a parete unica | Frigorifero: | condizionatore d'aria e fan |
| Scaffale di attrezzatura: | 19 pollici Rack e vassoio per batterie | Classificazione IP: | Protezione IP55 |
| Porta: | Una porta anteriore una porta posteriore | Personalizzato: | - Sì, sì. |
| Evidenziare: | Armadio integrato esterno con PDU,Armadio integrato esterno con batteria,IP55 Armadio integrato esterno |
||
Armadio integrato esterno con batteria e unità di distribuzione dell'energia con livello di protezione IP55
Parametri tecnici per ET80130221-BA
| Configurazione | Articolo | Parametro tecnico |
| Cappottole | Modello | ET80130221-BA |
| Livello di protezione | Protezione IP55 | |
| Dimensione esterna | H2210mm × W800mm × D1300mm | |
| Dimensione interna | Superiore 19 pollici 33U sotto 1 strato armadio della batteria | |
| Materiale |
Acciaio galvanizzato, spessore 1,2 mm, parete singola. Spessore delle parti del cuscinetto: 2,0 mm |
|
| Isolamento | 20 mm PEF | |
| Rivestimento | Rivestimento in polvere di poliestere | |
| Colore | RAL7035 | |
| Porta | Una porta anteriore, una porta posteriore, serratura anti-furto a tre punti, lucchetto di supporto. | |
| Fabbricazione | Cerniera interna | |
| Opzioni di installazione | Fabbricazione a partire da prodotti di calzature | |
| Routing via cavo | Cable in e fuori dal fondo del gabinetto | |
| Frigorifero | Climatizzatore 2000W 48VDC | |
| ventilatore 12038 48VDC | ||
| Unità di distribuzione dell'energia |
Dispositivo per la trasmissione di corrente alternata, con diodo soppressore di tensione transitoria (SPD 80KA) Generatori di energia elettrica e diesel (L1, L2, N, G) 120V Nema 5-15R 2 prese 1 doppio interruttore 100A 2 interruttori singoli 64A 3 interruttori singoli 30A Unità di distribuzione tensione di ingresso: AC 220V (L1, L2, N e G) 60Hz connessione a terra a fase singola (L1, L2, N) connessione del generatore elettrico Voltaggio di ingresso: AC 220V (L1, L2, N e G) 60Hz |
|
| Altri | Lampada a LED 48VDC | |
| Ambiente | Temperatura di funzionamento | -40°C~+55°C (+Radizione solare) |
| Temperatura di conservazione | -40°C~+70°C | |
| Umidità di lavoro | 5%~95% ((senza condensazione) | |
| Altitudine di lavoro | 0 ~ 4000 metri | |
1.ET80130221-BASpecificità:
Un gabinetto integrato esterno è un dispositivo che integra una batteria e un'unità di distribuzione di energia (PDU) per fornire distribuzione di energia e protezione in un ambiente esterno.
Funzioni principali:
Batteria: fornisce l'alimentazione di riserva per il dispositivo per garantire che possa continuare a funzionare per un periodo di tempo in caso di interruzione di corrente.
Unità di distribuzione dell'energia (PDU): distribuisce l'energia dalla fonte di alimentazione ai dispositivi o ai sistemi e fornisce protezione contro il sovraccarico e la protezione contro i cortocircuiti.
Caratteristiche:
Impermeabile e impermeabile alla polvere: di solito con grado IP55 o IP65 impermeabile e impermeabile alla polvere, si adatta a ambienti esterni difficili.
Performance di dissipazione del calore: aria condizionata/ventilatore integrato o altro dispositivo di dissipazione del calore per garantire il normale funzionamento dei dispositivi interni in ambiente ad alta temperatura.
Capacità: può fornire armadi con varie capacità, come 18u, 22u, 27u, 32u, 42u, ecc.
Personalizzazione: può essere personalizzata in base alle esigenze dell'utente, comprese dimensioni, colore, funzione, ecc.
Elenco degli accessori
| - No, no, no, no. | Articolo | Quantità | Unità | Specificità |
| 1 | Apparecchiatura per la distribuzione elettronica esterna | 1 | Impostato |
(1) Dimensioni esterne: W×D×H 800×1300×2210 mm (2) Un compartimento: la parte superiore è il vano attrezzature, la parte inferiore è il vano batterie. (3) Con una porta anteriore e un lucchetto speciale per il ripostiglio esterno (4) Acciaio galvanizzato, pannello di struttura sandwich, doppia parete con isolamento termico (5) Tra la parete interna e la parete esterna sono presenti isolatori termici. |
| 2 |
Climatizzatore ( raffreddamento per il vano attrezzature) |
1 | Impostato | Capacità di raffreddamento: 2000W; alimentazione: DC48V |
| 3 | Ventilatore | 1 | Impostato | Fornitore di alimentazione: DC48V |
| 4 | Sensore della lampada a LED | 1 | PC | Utilizzato per il controllo della luce a LED in/off |
| 5 | Lampada a LED | 1 | PC | DC48V |
| 6 | Unità di distribuzione dell'energia | 1 | Impostato |
Dispositivo per la trasmissione di corrente alternata, con diodo soppressore di tensione transitoria (SPD 80KA) Generatori di energia elettrica e diesel (L1, L2, N, G) 120V Nema 5-15R 2 prese 1 doppio interruttore 100A 2 interruttori singoli 64A 3 interruttori singoli 30A Unità di distribuzione tensione di ingresso: AC 220V (L1, L2, N e G) 60Hz connessione a terra a fase singola (L1, L2, N) connessione del generatore elettrico Voltaggio di ingresso: AC 220V (L1, L2, N e G) 60Hz |
| 7 | Pacco | 1 | Impostato | Cassa in legno |
2. Caratteristica
(1) L'armadio è a prova di polvere, a prova di sole e a prova di pioggia, che viene utilizzato in ambiente esterno.
(2) raffreddamento dell'armadio: condizionatore d'aria.
(3) L'impianto del cabinet è ragionevole e facilita l'accesso, il fissaggio e la messa a terra dei cavi.
(4) Tutti i cavi utilizzati nell'armadio sono realizzati con materiali ignifughi.
(5) L'armadio comprende una barra di messa a terra
3Applicazioni
Il cabinet di alimentazione esterno ET80130221-BA è destinato a contenere il sistema di alimentazione delle telecomunicazioni e le batterie, utilizzate principalmente nella stazione base di comunicazione wireless, come il sistema 4G,Servizio integrato di comunicazione/rete, stazione di commutazione di accesso/trasmissione, comunicazione/trasmissione di emergenza, ecc.
4. Diagramma delle dimensioni

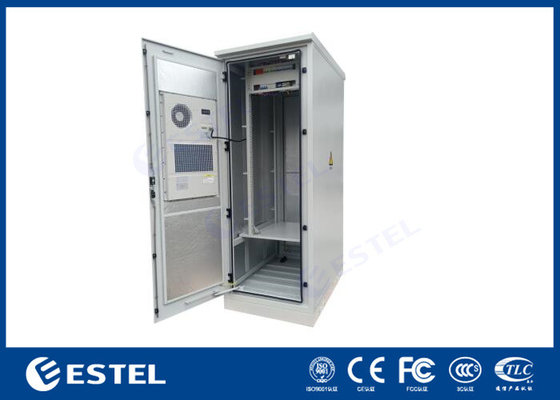

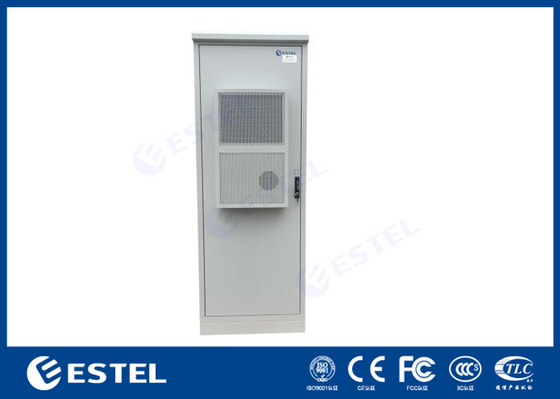

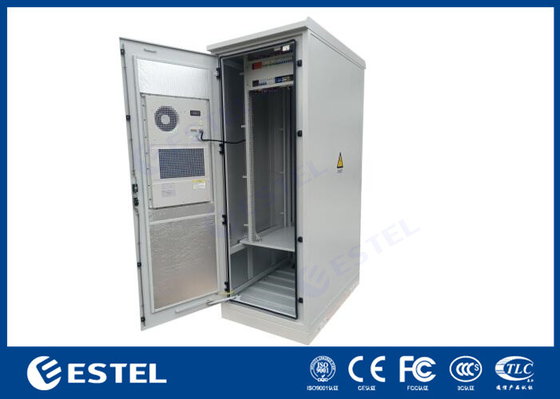

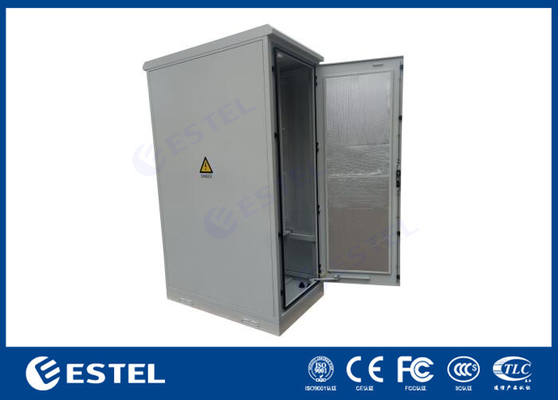

5. Immagini del gabinetto
