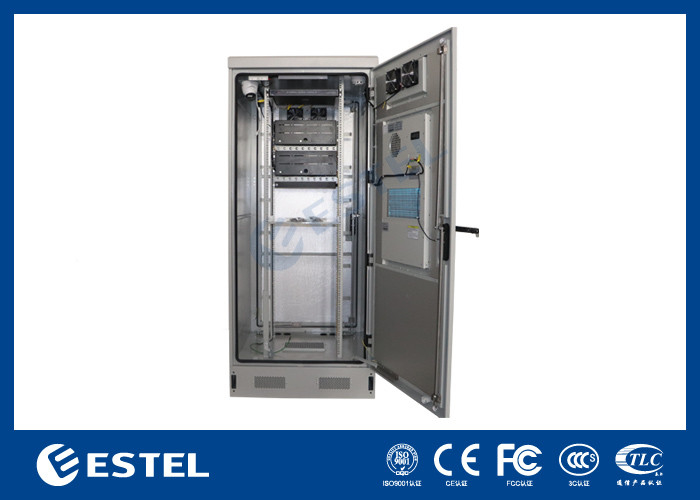

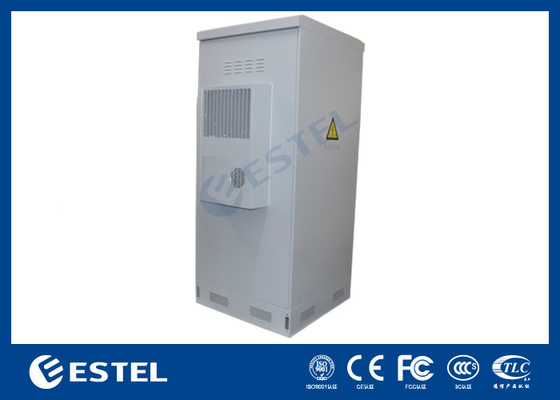

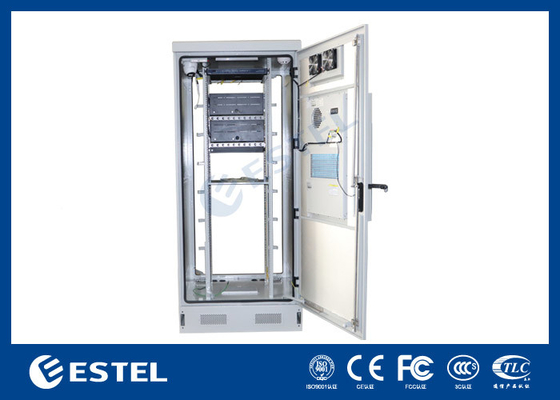

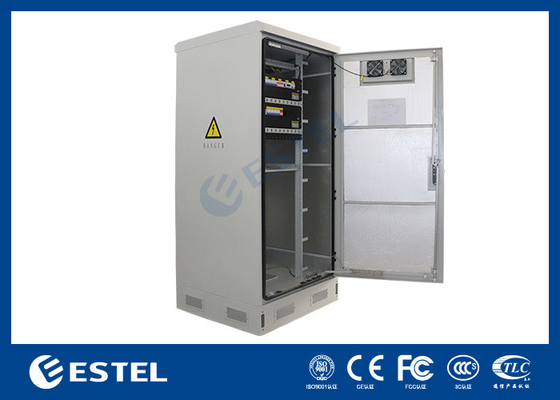

Intelligente all' esterno integrato con un' unità di monitoraggio e un regolatore di temperatura

1.Introduzione al gabinetto di telecomunicazioni integrato all'aperto

Parametri tecnici

Elenco degli accessori per armadi esteri

2Introduzione intelligente all' esterno

La serie di armadi intelligenti integrati all'aperto è utilizzata principalmente per le stazioni base di comunicazione wireless, tra cui il sistema 3G/4G di nuova generazione, i servizi integrati di comunicazione/rete,stazione di commutazione di accesso/trasmissione, comunicazione/trasmissione di emergenza, ecc.

3Struttura

La serie di armadi esterni intelligenti adotta un pannello sandwich di schiuma con uno spessore di 20 mm e un materiale ignifugo EPS all'interno, che è composto da una scatola esterna,parti e accessori interni di lamieraLa scatola è di struttura compatta, facile da installare, eccellente nelle prestazioni di tenuta e IP55 nel grado di protezione.

L'armadietto è suddiviso in armadietto di attrezzature, armadietto di alimentazione e armadietto di batterie in base alle sue funzioni.

L'armadietto esterno integrato per la stazione base adotta un armadietto singolo-bin e un armadietto doppio-bin.

Armadio di attrezzature: è principalmente integrato con unità di distribuzione dell'energia CA, unità di monitoraggio del circuito dinamico, ventola ausiliaria a trazione diretta e illuminazione a LED.

Porta e lucchetto: è integrato principalmente con unità di distribuzione dell'energia CA, unità di monitoraggio del circuito dinamico, ventilatore ausiliario a trasmissione diretta e illuminazione LED.e il vuoto tra le porte è compatto. L'angolo di apertura della porta è> 110° e la porta del rivestimento contiene una struttura limite.La serratura della porta adotta una struttura a tre punti di barra di trazione e piastra di blocco, che ha una struttura solida e una resistenza al furto.

sistema generale:

Immagini:

4Indicatori tecnici strutturali

(1)L'armadietto può essere installato con scaffale standard da 19 pollici, scaffale da 21 pollici e scaffale per batterie.soddisfare i requisiti di- e;

(2)Il rivestimento è costituito da un collegamento a filo con dispositivo anti-sbloccamento, che costituisce la struttura e il collegamento del cuscinetto.I rivetti o i dadi devono essere disposti in ordineLa superficie di rivettazione non deve essere concava, deformata o danneggiata.

2.2 Porta e limite di porta

A La porta dell'armadio utilizza una struttura a cerniere verticale.

B Il dispositivo limite della porta ha una funzione limite quando la porta è allo stato "aperto".

C Il dispositivo limite della porta attiva automaticamente la funzione limite all'apertura della porta e annulla manualmente la funzione limite alla chiusura della porta.

D Quando la porta è aperta completamente, l'angolo di apertura massimo è superiore a 110.

E La porta e il dispositivo di limite della porta sono in buone condizioni senza usura eccessiva dopo 1000 operazioni ripetute di apertura/chiusura.

F Il dispositivo limite della porta può sopportare il carico statico causato dall'apertura e dalla chiusura della porta generato dal vento a 22 m/s sotto lo stato limite, senza danni meccanici o guasti di funzione.

5Progettazione delle finestre di ventilazione e dello schermo filtro

1- una maglia in acciaio inossidabile di spessore di 1 mm e di dimensioni di 16 maglie viene saldata all'uscita dell'aria della finestra di ventilazione,che ha la funzione di prevenire l'invasione di insetti e animali discordantiAll'interno dell'entrata d'aria della finestra di ventilazione è presente un componente di rete resistente alla corrosione e alla polvere.Il componente reticolare impermeabile è un filtro con uno spessore di 10 mm e una specificità di 30 ppiL'insieme di reti antispina adotta un design modulare per una facile manutenzione.

2L'uscita dell'aria del ventilatore è progettata sulla struttura del pannello della porta. L'uscita dell'aria del ventilatore e l'armadio sono progettati come persiane con un angolo verticale di 35 gradi.L' acqua piovana scorre verso il basso lungo le lucchetteAllo stesso tempo, c'è una struttura secondaria all'uscita dell'aria per impedire che l'acqua piovana scorra nella struttura.

6Progettazione del cablaggio e protezione della terra

Progettazione del cablaggio

(1) L'alimentatore e gli altri cavi esterni devono essere orientati verso il fondo;

(2) Il cablaggio interno tra più armadi standardizzati adotta la modalità di cablaggio della base esterna;

(3) La linea AC, la linea DC, la linea di segnale e il filo di terra devono essere indirizzati e collegati separatamente;

(4) Il fondo del rivestimento è progettato con un foro per il filtro e un anello di gomma per il filtro.La colonna armadio è progettato con un foro di passaggio del filo e l'apertura è stata lucidata senza burr.

Protezione contro il graffio

1. L'armadio è dotato di una barra di messa a terra, realizzata in rame con rivestimento anticorrosione, con una superficie sezionale di 50 mm2,e 10 fori di vite di connessione di dimensioni appropriate e le viti corrispondenti sono riservate;
2. Le parti metalliche dell'armadio sono interconnesse e collegate alla barra di messa a terra; la resistenza di connessione tra due punti è inferiore a 0,1 Ω;
3. Il terreno protettivo di altre apparecchiature presenti nell'armadio è collegato alla barra di messa a terra;
4. Tutti i fili di messa a terra nel gabinetto adottano il cavo giallo-verde standard nazionale e il filo di rame di base con una superficie sezionale di 4 mm2
5. il punto di connessione alla terra ha segni di messa a terra chiari;
6. L'armadio deve essere collegato al sistema di messa a terra esterna per garantire la sicurezza della messa a terra dell'armadio e delle attrezzature all'interno dell'armadio.e soddisfano le pertinenti disposizioni della specifica tecnica QB-W-011-2007 per la protezione da fulmini e la messa a terra della stazione base.

Progettazione antirrubo

Progettazione anti-furto della serratura della porta

La resistenza al vandalismo della serratura antirrubo deve soddisfare i requisiti della classe B di GA/T 73-1994., come illustrato nella figura.

La serratura anti-furto e il telaio della porta utilizzano una struttura a tre punti di anti-furto.

Fissazione dei collegamenti

• La connessione a filettatura con dispositivo anti-sbloccamento viene utilizzata come connessione strutturale e portante.La connessione è solida e non c' è nessuna connessione mancante o connessione virtuale;
• I rivetti o i dadi devono essere disposti in ordine e non devono esserci testa storta, testa spaccata o allentata; la superficie di rivettazione non deve essere concava, deformata o danneggiata;
• La cerniera della porta adotta la modalità di cerniera interna.

Colore del rivestimento

Il colore del rivestimento della superficie dell'armadio è grigio bianco (RAL7035).Il rivestimento soddisfa i requisiti di GB/T 3181-2008.

7Caratteristiche principali

• La scatola ha le caratteristiche di protezione contro la polvere, la protezione solare, la protezione contro la pioggia, ecc., ed è pienamente adattata all'ambiente esterno.
• L'apparecchiatura è dotata di aria condizionata per la dissipazione del calore (lo scambiatore di calore può anche essere selezionato come apparecchio di dissipazione del calore), con MTBF ≥ 50000h.
• L'armadio è dotato di apparecchi di illuminazione.
• L'impianto del gabinetto è ragionevole e l'introduzione, il fissaggio e la messa a terra del cavo sono convenienti per il funzionamento e la manutenzione;la linea di segnale e il cavo ottico hanno aperture di ingresso indipendenti, che non interferiranno l'uno con l'altro.
• I cavi utilizzati nell'armadio sono realizzati in materiali ignifughi.

8Principali indicatori di prestazione tecnica

• 8.1 Condizioni di servizio: temperatura ambiente: - 40 °C ~ + 70 °C;Umidità ambientale: ≤ 95% (a +40 °C);Pressione atmosferica: 70 KPa~106 KPa.
• 8.2 Materiale: piastra galvanizzata + piastra sandwich.
• 8.3 Trattamento superficiale: degrasso, rimozione della ruggine, prevenzione della ruggine e fosfatamento (o galvanizzazione), spruzzo di materie plastiche.
• 8.4 cuscinetto per armadi ≥ 600 kg.
• 8.5 Grado di protezione dell'armadio: IP55.
• 8.6 Ritardante di fiamma: soddisfa i requisiti della prova A della norma GB5169.7.
• 8.7 Resistenza di isolamento: la resistenza di isolamento tra il dispositivo di messa a terra e la cassa metallica non deve essere inferiore a 2X104 M Ω/500 V (DC).
• 8.8 tensione di resistenza: la tensione di resistenza tra il dispositivo di messa a terra e la casella di metallo non deve essere inferiore a 3000 V (DC)/1min.
• 8.9 Resistenza meccanica: ogni superficie sopporta una pressione verticale > 980 N e l'estremità più esterna sopporta una pressione verticale > 200 N dopo l'apertura della porta.

9Disegno di installazione inferiore
