DC48V 450A Sistema di alimentazione di riserva 19 pollici 6U Rectificatore di potenza standard
Dettagli del prodotto
Sistema di rettificazione telecom da 19 pollici
,Sistema di alimentazione di riserva DC48V
,Apparecchi per la produzione di energia elettrica
Sistema di alimentazione di riserva per armadietto di telecomunicazioni standard a dirittore da 19 pollici

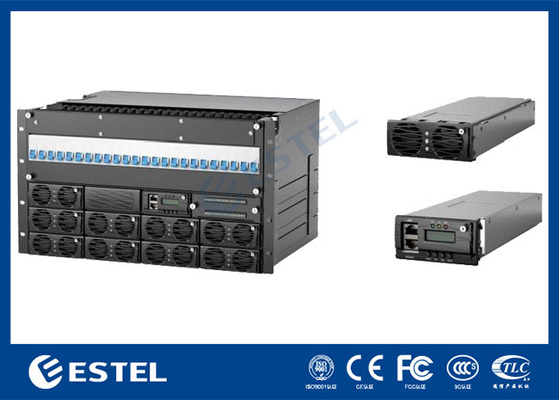

1. 6U 27KW sistema rettificatore
Il "sistema rettificatore 48VDC" si riferisce in genere a un sistema di alimentazione a corrente continua (DC) che emette 48 volt (VDC).
Centri dati, controllo industriale e altre applicazioni che richiedono una potenza costante stabile.
Il raddrizzatore, componente chiave di questo sistema, ha principalmente la funzione di convertire l'elettricità di corrente alternata in corrente continua.
ET48450 è costituito da unità di distribuzione, modulo raddrizzatore, modulo di conversione, modulo di monitoraggio.
| Configurazione | Modulo rettificatore | Commento |
| Norme | GB 4943 | Per ulteriori dettagli, si rimanda alle specifiche dei moduli |
| Norme | IEC/EN 62368-1 | |
| Norme | EN 55032 Classe A,GR1089 Issue 4,R3-10, R3-11, R3-12 Classe B certificato da Nord America | |
| Norme | EN300386, CLASSA |
2. 5U 27KW sistema rettificatore dettagli brevi:
| Climatizzazione Distribuzione | DC Distribuzione | ||
| Modalità di input | 380VAC trifase | Voltaggio di uscita | 42 a -58VDC,valore nominale:-53,5VDC |
| Capacità di input | 63A | Disattivatore di carico |
LLVD:63A/1Px8; LLlvd2:63A/1Px8 BLVD:63A/1Px8, nessun interruttore per impostazione predefinita, autoconfigurazione dell'utente |
| Frequenza di ingresso | 45-66 Hz,valore nominale:50Hz/60Hz | DSP | 10kA/20kA,8/20μs |
| Rettificatore | Controller | ||
| Voltaggio di ingresso | 85-290VAC,capacità nominale 220VAC | Altezza | 3Al ((2 temperatura della batteria,1 temperatura ambiente).2 RS485,7 D |
| Efficienza | > 96% | Input del segnale | 6 contatto a secco |
| Potenza nominale | 3000W ((176 a 290VAC | Porto di comunicazione | RS485, SNMP |
| Temperatura di funzionamento | -10°C a +75°C (output totale inferiore a 55°C) | Modalità di visualizzazione | LCD |
| Sistema | Ambiente | ||
| Modalità di raffreddamento | raffreddamento naturale | Temperatura di funzionamento | 10°C a +55°C |
| Modalità di cablaggio | Immissione superiore e uscita superiore | Temperatura di conservazione | 40°C a +75°C |
| Modalità di manutenzione | Manutenzione anteriore | Umidità di funzionamento | Da 5% a 95% (non condensante) |
|
Livello di protezione |
IP20 |
Altezza |
0 a 4000 m ((se l'altitudine è compresa tra 3000 m e 4000 m, la temperatura massima di esercizio diminuisce di 1 °C con l'aumento di 200 m di altitudine) |
Caratteristica del prodotto
1) Il modulo raddrizzatore adotta la tecnologia di compensazione del fattore di potenza attivo e il valore del fattore di potenza raggiunge lo 0.99.
2) L'intervallo di funzionamento normale della tensione di ingresso CA è ampio fino a 90 ̊290 V, singola fase, (323 V~480 V ac, 3 fase).
3) Il modulo raddrizzatore adotta la tecnologia soft-switching full-bridge e l'efficienza è fino al 96%.
4) Gestione intelligente della batteria: sono disponibili le funzioni di spegnimento del carico e di protezione della batteria da bassa tensione (LVLD+LVBD) e di spegnimento secondario (interruttore di alimentazione secondario),che può realizzare funzioni quali la compensazione della temperatura, equalizzazione automatica e controllo della carica fluttuante, regolazione automatica della tensione, calcolo della capacità della batteria e test online della batteria.
5) Il modulo raddrizzatore adotta la tecnologia non danneggiante di sostituzione a caldo, plug and play, e il tempo di sostituzione è inferiore a 1 minuto.
6) Progettazione in rete, che fornisce più interfacce di comunicazione (come RS485, contatto a secco), rete flessibile, monitoraggio locale e remoto limitato, non supervisionato.
7) Progettazione di protezione da fulmini per i lati CA e CC, adatta alle zone di temporale.
8) Supporta le funzioni di protezione contro i guasti e di allarme.
9) Il funzionamento e la manutenzione agevoli possono essere installati contro il muro, risparmiando efficacemente spazio.
10) Radiazione ultra bassa.

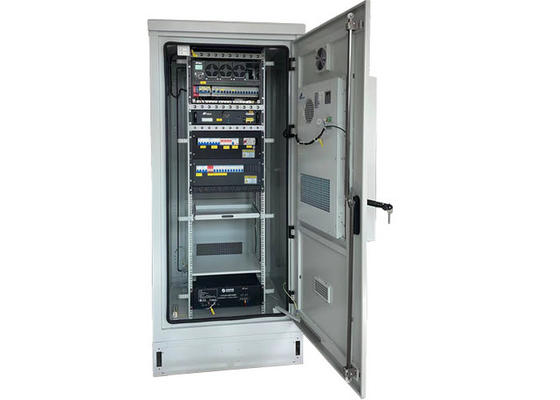

3. Immagini del sistema di rettificazione:
-
