38U monolocale montato all'esterno scatole elettriche armadi con condizionatore d'aria
Dettagli del prodotto
38U Appartamenti elettrici esterni
,Apparecchi elettrici per esterni
,Inclosure elettriche esterne della stazione base
38U impermeabile a parete singola Contenitori elettrici esterni
1Struttura degli armadi esteriori
(1) Dimensioni esterne W×D×H 750×750×2000 mm
(2) Un compartimento,Spazio libero 38U
(3) Una porta d'ingresso; con serratura speciale per armadio esterno (blocco di supporto)
(4) Materiale: acciaio galvanizzato; parete singola, spessore: 1,2 mm, con isolamento termico PEF di 20 mm.
(5) Finitura superficiale: Degrasia, decapaggio, lavaggio con fosforo, pulizia e rivestimento elettrico.
2- Gabinetto di telecomunicazioni resistente alle intemperie Caratteristiche
- Materiale: acciaio galvanizzato di buona qualità
- Trattamento superficiale: degrasso, desossatura, fosfatatura (o galvanizzazione) antirruggine, rivestimento in polvere.
- Portamento di carico dell'armadio: ≥ 400 kg
- Protezione contro l'ingresso: IP55
- Ritardante di fiamma: conforme alla prova GB5169.7 A
- resistenza meccanica: ogni superficie può sopportare una pressione verticale > 980 N; dopo l'apertura della porta, la sua estremità esterna può sopportare una pressione verticale > 200 N.
- Resistenza di isolamento: la resistenza di isolamento tra i dispositivi di messa a terra e le parti della carrozzeria non è inferiore a 2×104M/500V ((DC).
- tensione di resistenza: la tensione di resistenza tra i dispositivi di messa a terra e le parti della carrozzeria non è inferiore a 3000 V (DC) /min.
3- Cassa elettrica Tabella 1 Conformità standard
| Norme | Descrizione |
| GB/T 17626.7-1998 | Compatibilità elettromagnetica |
| GB4706.1 | Sicurezza degli elettrodomestici e degli elettrodomestici con uso simile. |
| GB4798.1 | Condizioni ambientali esistenti nell'applicazione per i prodotti elettrici ed elettronici - stoccaggio |
| GB4798.2 | Condizioni ambientali esistenti nell'applicazione dei prodotti elettrici ed elettronici - trasporti |
| GB4798.3 | Condizioni ambientali esistenti nell'applicazione dei prodotti elettrici ed elettronici - utilizzo |

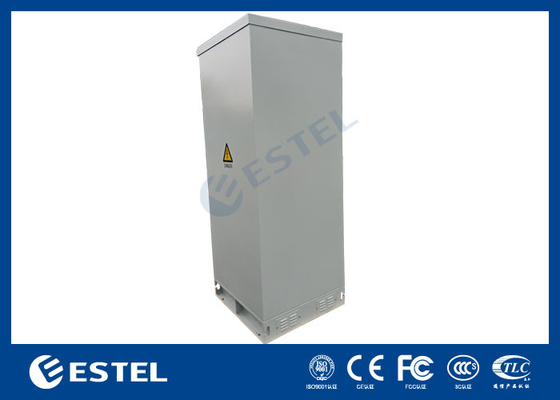

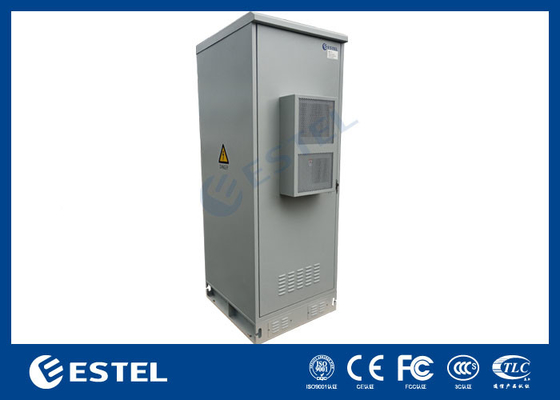

4. Armadietto montato a pavimento Immagini e diagramma
5. Armadio con parametri tecnici dell'aria condizionata
| Articolo | Tipo | Parametro tecnico |
| Struttura | Dimensione |
Dimensioni esterne: W*D*H 750*750*2000mm |
| Disposizione | Un compartimento | |
| Metodo di installazione delle apparecchiature | 19 ′′ scaffale, 38U spazio libero | |
| Porta | Con una porta anteriore e un lucchetto a tre punti per armadi esteriori (blocco a mano) | |
| Materiale | Acciaio galvanizzato, singola parete con isolamento | |
| Isolamento termico | 20 mm PEF | |
| Protezione contro l'ingresso | Protezione IP55 | |
| Modalità di installazione | Altri apparecchi per il trasporto di veicoli | |
| Controllo della temperatura | Frigorifero | Climatizzatore |
| Illuminazione | Lampada a LED | Lampada a LED |
| Temperatura | Temperatura | Temperatura di lavoro: -40°C ~ +55°C |
| Temperatura di conservazione: -50°C ~ + 70°C | ||
| Temperatura di trasporto: -50°C ~ +70°C | ||
| Umidità | Umidità relativa | 5% ~ 95% |
| Pressione | Pressione dell'aria | 62kpa ~ 101kpa (simile a 0m ~ 5000m di altitudine) |
| Intensità di radiazione | Intensità della radiazione solare | 1120 × (1±5%) W/m2 |
6. gabinettoElenco degli accessori
| - No, no, no, no. | Articolo | Quantità | Unità | Specificità |
| 1 | Armadio elettrico esterno | 1 | Impostato |
(1) Dimensione esterna: W*D*H750*750*2000 mm (2) Un compartimento: 19 ̊, 38 U (3)Con una porta anteriore e un lucchetto a tre punti per il ripostiglio esterno (blocco a sfilato) (4) Materiale: acciaio galvanizzato, singola parete con isolamento |
| 2 | Climatizzatore | 1 | Impostato | Capacità di raffreddamento: 600W, alimentazione: 48VDC |
| 3 | Lampada a LED | 1 | PC | 48VDC |
| 4 | Pacco | 1 | Impostato | Cassa in legno |
7. Lampada a LED e sensore di porta
La lampada a LED è installata nella parte superiore dell'armadio.
8.Montaggio del pavimento
- L'armadio include una barra di rame di messa a terra con rivestimento anticorrosione.
- La parte metallica dell'armadio deve essere interconnessa e collegata con una barra di messa a terra.
- La messa a terra protettiva di altre apparecchiature all'interno dell'armadio deve essere collegata alla barra di messa a terra.
9. raffreddamento
Climatizzatore
Capacità di raffreddamento: 600 W.
Fornitura di corrente: 48VDC.

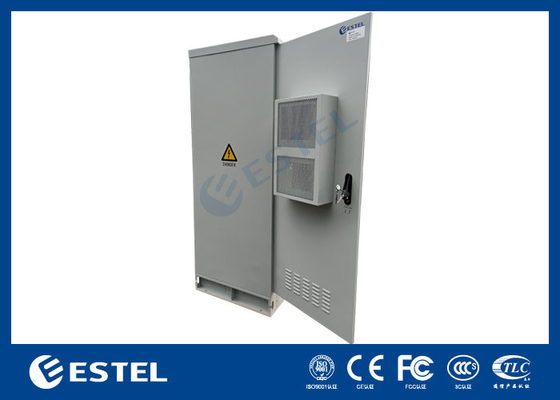

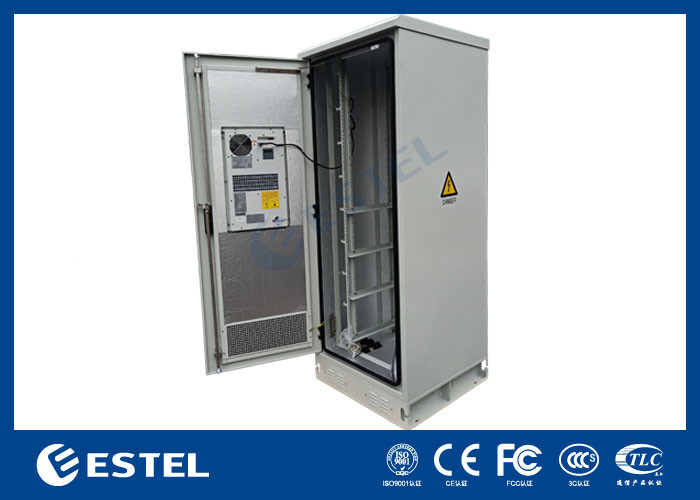

Installato sulla porta d'ingresso.
10Imballaggio e spedizione
Questo pacchetto è anti-umidità, anti-impatto e snong per garantire un trasporto sicuro.
-
