In acciaio inossidabile IP56 attrezzature resistenti alle intemperie scaffalatorio esterno doppia porta

1Parametri tecnici

Dimensione esterna W×D×H7000×800x1000mm

Un compartimento con un vassoio per batterie

Metodo di installazione dell'apparecchiatura:19 ̊ scaffale standard

Con due porte d'entrata:

Con serratura antirrubo a tre punti per armadi esterni (blocco a mano)

Materiale: Acciaio inossidabile a parete singola da 1,2 mm con isolamento termico

Protezione contro l'ingresso:IP56

Controllo della temperatura: 48VDC 50HZ Climatizzatore 500W

Lampada a LED:48VDC

Temperatura di lavoro: -40°C ~ +55°C

Temperatura di conservazione: -50°C ~ + 70°C

Temperatura di trasporto: -50°C ~ +70°C

Umidità Umidità relativa 5% ~95%

Pressione dell'aria :62kpa ~ 101kpa (simile a 0m ~ 5000m di altitudine)

Intensità di radiazione solare:1124 × (1±5%) W/m2

Elenco degli accessori

2. GabinettoCaratteristiche

A prova di polvere, a prova di sole e a prova di pioggia, utilizzato in ambiente esterno.

Progettazione a parete singola compatta e leggera
Con un tetto integrato
Spessore della piastra: 1,2 mm
con isolamento termico, rivestimento in polvere di poliestere con protezione UV
Guarnizione non porosa PUR adatta a temperature estreme

Finitura superficiale: Degrasamento, decapaggio, lavaggio con fosforo, pulizia e rivestimento in polvere
Disegno completamente saldato, fornito completo, non richiesto assemblaggio


3- Istruzioni del Consiglio

Questo armadio è alto 1000 mm, largo 700 mm e profondo 800 mm.è utilizzato principalmente nella stazione base di comunicazione wireless, come il sistema 5G, il servizio integrato di comunicazione/rete, la stazione di commutazione di accesso/trasmissione, la comunicazione/trasmissione di emergenza, ecc.

4.Accessori opzionali


● Soluzione di raffreddamento: Adottiamo un condizionatore d'aria per controllare la temperatura garantendo le migliori condizioni di lavoro all'interno dell'armadio.
● Unità di distribuzione di energia: può soddisfare i requisiti del normale funzionamento del sistema di alimentazione e della manutenzione delle apparecchiature
●Sensori: possono monitorare la temperatura interna, l'umidità, lo stato di apertura della porta in base alla richiesta del cliente.
● Luce: due lampadine a LED per illuminazione interna e fissate sul coperchio superiore.
● Un solido scaffale all'interno per essere dotato di apparecchiature di telecomunicazione, fonte di alimentazione, dispositivo di controllo della temperatura e altri accessori.
● Visualizzazione digitale dell'impostazione della temperatura, dell'allarme di temperatura, dei parametri di temperatura all'interno e all'esterno e di ogni altra informazione di allarme, ecc.

5. Caratteristiche del gabinetto

- La protezione contro l'ingresso è IP56, possiamo fornire un armadio IP56 basato sui clienti reali.

- Fatto di acciaio inossidabile.resistenza alla corrosione.

- porta anteriore utilizza una serratura antirrubo a tre punti standard.l'effetto di blocco è sicuro e affidabile.

- Posti di montaggio standard da 19 pollici.

- Porte fissate con sistema di bloccaggio in acciaio (PADLOCK di supporto)

- È installato nella radice del terreno o sopra il sistema di base della colonna di terra da "sottosferimento diretto"

- L'accesso ai cavi avviene tramite la base come standard con accesso laterale o sul tetto disponibile su richiesta.

6Introduzione del Consiglio di Stato

• Struttura del gabinetto

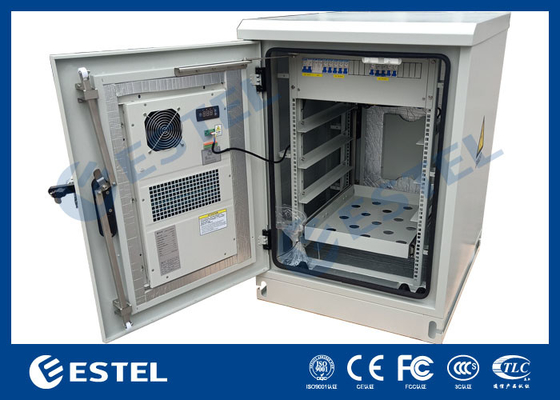

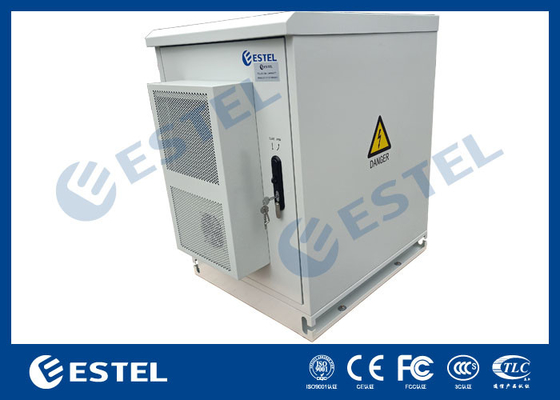

L'armadietto comprende un rack per l'installazione di apparecchiature da 19 ′′. L'armadietto include due condizionatori, uno installato sulla porta anteriore e uno installato sulla porta posteriore.

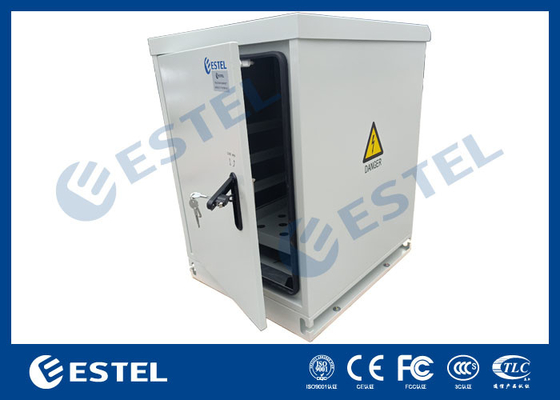

• Porta e serratura

L'angolo di apertura della porta è superiore a 110° e il dispositivo di limite della porta può limitare l'angolo di apertura.La serratura è a prova di furto.Ogni porta di armadio include un sensore di apertura della porta, che funziona insieme all'unità di monitoraggio dell'ambiente.


7.TecnicoSPelle

• Materiale: acciaio inossidabile di buona qualità
• Trattamento superficiale: degrassificazione, desossiazione, fosfatatura (o galvanizzazione) a prova di ruggine, rivestimento in polvere.
• Portamento di carico del gabinetto: ≥ 700 kg
• Protezione contro l'ingresso: IP56
• Resistenza di isolamento: la resistenza di isolamento tra i dispositivi di messa a terra e le parti della carrozzeria non è inferiore a 2×104M/500V ((DC).
• tensione di resistenza: la tensione di resistenza tra i dispositivi di messa a terra e le parti del corpo del gabinetto non è inferiore a 3000 V ((DC) /min.
• Resistenza meccanica: ogni superficie può sopportare una pressione verticale > 980 N; dopo l'apertura della porta, la sua estremità esterna può sopportare una pressione verticale > 200 N.
• Ritardante di fiamma: conforme alla prova GB5169.7 A

8.Diagramma delle dimensioni

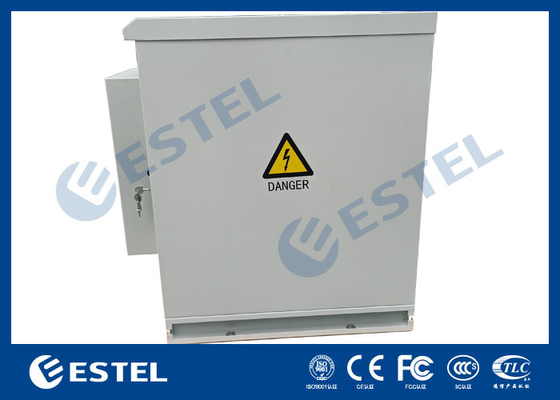

9.Dettagli del gabinetto
