Recinzione all'aperto antifurto d'acciaio galvanizzata a parete semplice dell'attrezzatura di telecomunicazioni con il condizionatore di CA ed il ventilatore diretto ausiliario

1. Specifiche

(1) parametri tecnici

(2) accessori elencano

2. Applicazioni

Il Governo all'aperto dell'attrezzatura di telecomunicazioni di ET7070150-EQ pricipalmente è utilizzato nella stazione base di comunicazione senza fili, quali la comunicazione/stazione il servizio, il sistema 4G, di commutazione integrati rete trasmissione/di accesso, comunicazione di emergenza/trasmissione, ecc.

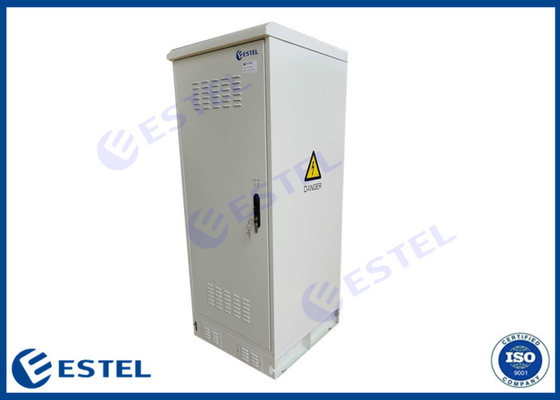

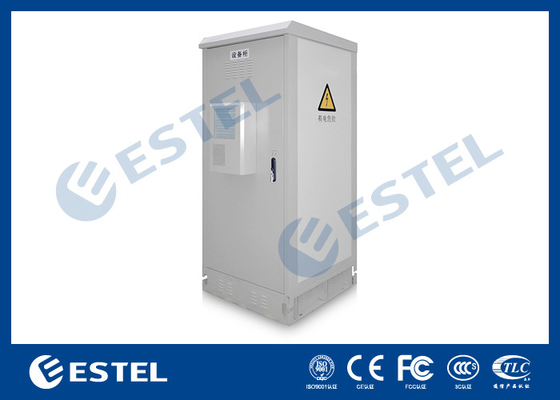

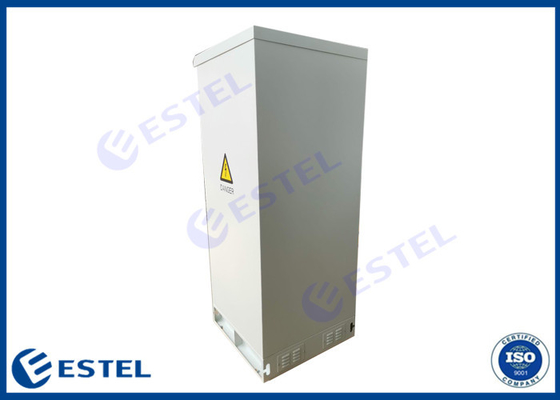

3. Immagine del Governo

4. Caratteristiche

4,1 il gabinetto è antipolvere, sunproof e impermeabile, che è utilizzato nell'ambiente all'aperto.

4,2 il condizionatore d'aria di raffreddamento e fan di usi del gabinetto.

4,3 compreso la lampada di illuminazione di -48VDC.

4,4 la disposizione del gabinetto è ragionevole, che faciliterà l'accesso di cavo, riparante e collegante. Al fondo del gabinetto, ci sono individualmente fori dell'entrata per il cavo elettrico, il cavo di segnale ed il cavo ottico.

4,5 tutti i cavi, sigillamento ed isolamento termico utilizzato nel gabinetto sono fatti dai materiali ignifugi.

4,6 il gabinetto include 19" scaffale standard dell'installazione.

4,7 materiale: la buona qualità ha galvanizzato d'acciaio

4,8 trattamento di superficie: sgrassando, derusting, fosfatizzazione inossidabile (o galvanizzare), polvere ricoperta.

4,9 Governo portante: ≥600kg

4,10 protezione dell'ingresso: IP55

4,11 ritardo di fiamma: aderisca GB5169.7 alla prova A

4,12 forza meccanica: ogni superficie può sopportare la pressione dritta >980N; dopo che la porta è aperta, la sua estremità esterna può sopportare la pressione dritta >200N.

4,13 resistenza di isolamento: la resistenza di isolamento fra la messa a terra i dispositivi e delle parti del corpo a massa del gabinetto non è più bassa di 2×104M/500V (CC).

4,14 resista alla tensione: resistono a tensione fra collegando dispositivo e gabinetto parti del corpo è non basso che 3000V)/1min (di CC.

5. installazione delle componenti

La lampada del LED, il sensore del fumo ed il sensore della porta sono installati alla cima del gabinetto.

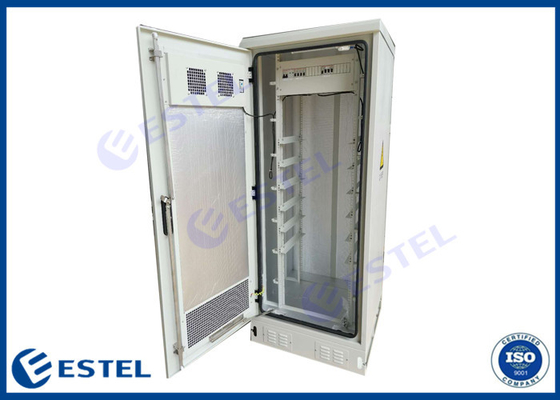

Il condizionatore d'aria ed i fan sono installati sulla porta del gabinetto.

6. entrata del cavo

Il cavo di alimentatore ed altri cavi esterni interamente usano il metodo fissante inferiore.

7. collegare protezione a massa

• Il gabinetto comprende la messa a terra della barra a massa di rame con rivestimento anticorrosivo. Ci sono abbastanza viti per i terminali del collegamento di cavi.
• La parte di metallo del gabinetto dovrebbe essere collegata ed essere collegata con la messa a terra della barra a massa. La resistenza del collegamento fra tutti i due punti è più bassa di 0.1Ω.
• L'interramento protettivo di altre attrezzature dentro il gabinetto dovrebbe essere collegato alla barra al suolo.

8. progettazione della prova di furto

8,1 progettazione della prova di furto della serratura di porta

• La resistenza di danno della serratura della prova di furto soddisfa «la richiesta della classe B della serratura antifurto meccanica» di GA/T 73-1994, sostenente il lucchetto

• Serratura di punto tre

8,2 collegamento e legatura

(1) usa il collegamento infilato anti-sciolto come collegamento del portatore e della struttura. Il bullone d'ancoraggio per la immersione calda di riparazione di uso del gabinetto ha galvanizzato i bulloni.

(2) le cerniere di porta usano il modo interno della cerniera.

8,3 aspetto e trattamento di superficie

Il rivestimento della superficie del Governo è rivestimento speciale all'aperto della polvere, con il colore grigio bianco (PANTONE 428C). Il rivestimento aderisce al requisito di GB/T 3181-2008.

8,4 introduzione di controllo di qualità

La nostra società risoluto implementa il principio di qualità in primo luogo, controlliamo e sorvegliamo l'intero processo di produzione nell'accordo rigoroso con i requisiti del sistema ISO9001 e del processo relativo di implementazione. Il dipartimento di qualità controlla rigorosamente tutti gli aspetti come ispezione, i processi di produzione, le prove del prodotto, l'ispezione materiali della spedizione e stabilisce i documenti e l'identificazione di prodotto imputabili.

Il nostro gruppo di ispezione di qualità, ha una conoscenza di molto con le varie norme, implementazione rigorosa dei metodi di collaudo di campionamento e richiesti norme.

9. imballare e spedire
