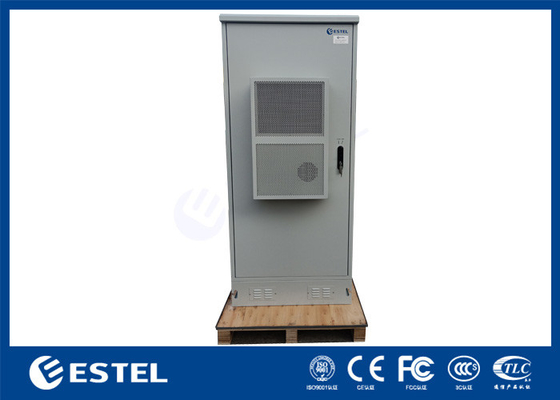

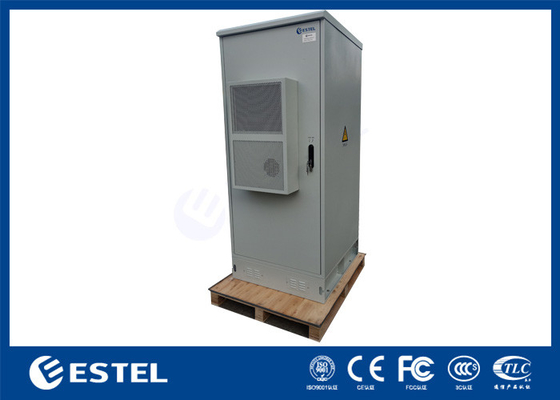

IP55 Outdoor Telecom Cabinet With Power Distribution And Envirenmental Monitoring System
Dettagli del prodotto
Governo all'aperto integrato delle Telecomunicazioni della PDU
,Governo delle Telecomunicazioni con distribuzione di energia
,Governo delle Telecomunicazioni con il monitoraggio di Envirenmental
Governo all'aperto delle Telecomunicazioni IP55 con il sistema di controllo di distribuzione di energia e di Envirenmental
1. introduzione del Governo
1,1 materiale del Governo
Il gabinetto è fatto dell'acciaio galvanizzato, il doppio strato, spessore: 1.2mm, con 20mm PEF.
1,2 struttura del Governo
Il gabinetto include 19" ferrovia per l'installazione di attrezzatura.
1,3 porta e serratura del Governo
Il gabinetto comprende un'entrata principale, completamente una porta.
La porta di gabinetto usa la struttura inclusa.
L'angolo di apertura della porta spetta a 110°and che il dispositivo di limite della porta può limitare l'angolo d'apertura. La serratura è serratura di punto theftproof tre, sostenente il lucchetto. Comprenda le chiavi per l'apertura della porta.
1,4. Caratteristiche
●Progettazione completamente saldata; completo fornito, pronto a andare
●Entrata principale chiudibile a chiave
●Il cappuccio della pioggia ha incluso
●Ghiandola inferiore sigillata dell'entrata del cavo
●19" regolabile rotaie di montaggio anteriore e posteriore
●Messa a terra della barra a massa
●Guarnizione di gomma dell'entrata principale
●La progettazione del Governo permette il vento naturale che si raffredda attraverso gli sfiati filtrati sull'entrata principale
●Tutte le riparazioni sono interne al gabinetto fornire una soluzione sicura
●Prossimo con il plinto per il montaggio sulla terra del pavimento, con i gromments del cavo per il cablaggio
●Disponibile a colori, grigio, il verde o i colori su misura
parametro tecnico 2.Cabinet
| Configurazione | Oggetto | Parametro tecnico | |||
| Governo | Modello | ET9090210UP | |||
| Livello di protezione | IP55 | ||||
| Dimensione esterna | H2100mm×W900mm×D900mm (può essere personalizzato) | ||||
| Dimensione interna | Scaffale a 19 pollici | ||||
| Materiale |
Acciaio galvanizzato, spessore di 1.2mm, a parete semplice. Spessore di sopportare le parti: 2.0mm |
||||
| Isolamento | 20mm PEF | ||||
| Rivestimento | Rivestimento della polvere del poliestere | ||||
| Colore | RAL7035 | ||||
| Serratura | Sistema chiudente a tre punti antifurto | ||||
| Cerniera | Cerniera interna | ||||
| Opzioni dell'installazione | Fisso | ||||
| Percorso di cavo | Cavo dentro e fuori dal fondo del gabinetto | ||||
| Manutenzione | Un'entrata principale, manutenzione anteriore | ||||
| Raffreddamento | Facoltativo | Condizionatore d'aria di CA | Condizionatore d'aria di CC | Scambiatore di calore |
ventilazione |
| Capacità di raffreddamento | 1500W | 1500W | 80W/K | 180CFM | |
| Tensione in ingresso | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| Comunicazione | RS485 | RS485 | RS485 | / | |
| Unità di distribuzione di energia (su misura) |
Protezione contro il fulmine di categoria B, 40KA Il CA ha introdotto: 1*63A/2p; Il CA ha prodotto: 2 *16A/1P La CC ha introdotto: 2*32A/1P; La CC ha prodotto: 4*16A/1P |
||||
| Unità di monitoraggio dell'ambiente (facoltativa) |
Installazione a 19 pollici, 1U alto, tensione in ingresso 48VDC, porta di comunicazione: SNMP input passivo di valore limite 9-way, input attivo di valore limite di 6 modi, uscita del relè di 6 modi. |
||||
| Altri | Lampada di 48VDC LED per illuminazione, commutatore del LED | ||||
| Ambiente | Temperatura di lavoro | -40℃ ~+55℃ (radiazione di +Solar) | |||
| Temperatura di stoccaggio | -40℃~+70℃ | ||||
| Umidità di lavoro | 5%~95% (nessuna condensazione) | ||||
| Altitudine di lavoro | 0~4000 metri | ||||
3. DiagrammadelGoverno:
4. condizioni di lavoro
(1) stati applicabili dell'ambiente:
Temperatura di funzionamento: -40°C ~ + 75°C
Temperatura di stoccaggio: -50°C ~ + 70°C
Temperatura di trasporto: -50°C ~ + 70°C
Umidità relativa (RH): 5%~99%
Pressione d'aria: 62kPa ~ 101kPa (simile a 0m ~ altitudine di 5000m)
(2) materiale: la buona qualità ha galvanizzato d'acciaio
(3) trattamento di superficie: pittura del polvere-cappotto, mano grigio chiaro del poliestere all'aperto RAL 7035
(4) protezione dell'ingresso: IP55
(5) ritardo di fiamma: aderisca GB5169.7 alla prova A
accessori 5.Cabinet
Luce di servizio
Condizionatore d'aria di CC
Unità di distribuzione di energia
Unità di monitoraggio di Envirenmental
Disegno del condizionatore d'aria:
7. Imballaggio - imballaggio di legno di caso
-
