Governo della stazione base di DDTE053B
Dettagli del prodotto
Gabinetto all'aperto di BTS
,Governo all'aperto di dati

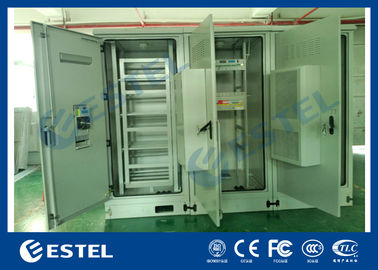

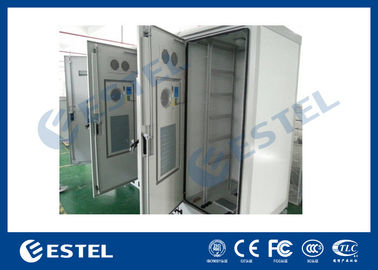

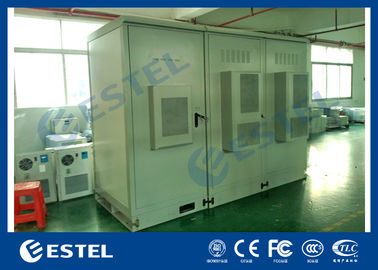

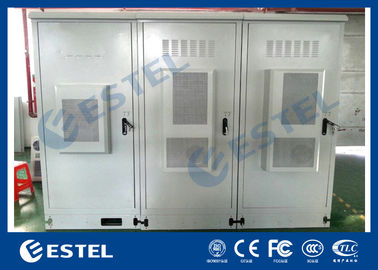

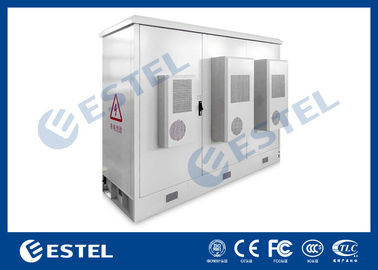

DDTE053B ha integrato il Governo all'aperto delle Telecomunicazioni/Governo all'aperto doppio della stazione base
Dettagli rapidi:
| Luogo d'origine: Shenzhen, Cina (continente) |
Dimensione esterna H×W×D 2000×2400×800mm Dimensione interna H×W×D 1700×2350×750mm |
|
Marca commerciale: ESTEL |
Struttura: struttura a sandwich, doppio strato, con isolamento, |
|
Number di modello: DDTE053B |
Disposizione del Governo: tre compartimenti |
|
Nome di prodotto: Governo integrato all'aperto delle Telecomunicazioni |
Serratura del Governo: serratura di punto antifurto tre |
| Certificazione: ISO9001, CE, 3C, FCC, TLC, IP55 |
Livello di protezione: IP55 |
| Applicazione: stazione base all'aperto delle Telecomunicazioni | Entrata del cavo: al fondo del gabinetto |
| Materiale: acciaio galvanizzato | Illuminazione: Lampada di DC48V LED |
|
Isolamento termico: PEF |
Messa a terra della protezione a massa: barra di rame |
|
Colore: grigio (supporto su ordine) |
Raffreddamento: Condizionatore d'aria di AC220V e fan di DC48V |
|
Rivestimento: rivestimento all'aperto anticorrosivo della polvere |
Opzioni degli accessori: PDU, sistema di controllo dell'ambiente, batteria |
Termini di trasporto & di pagamento:
| Quantità di ordine minimo: | 1 insieme |
| Prezzo: | negoziato |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, Paypal, ecc |
| Abilità del rifornimento: | 7.000 insiemi al mese |
| Termine di consegna: | 15-20 giorni lavorativi |
| Dettagli d'imballaggio: | caso di legno |
1. Specifiche
(1) parametri tecnici
| Oggetto | Tipo | Parametro tecnico |
| Struttura | Dimensione |
Dimensione esterna: H×W×D 2000×2400×800mm Dimensione interna: H×W×D 1700×2350×750mm |
| Disposizione | 3 compartimenti | |
| Metodo dell'installazione di attrezzatura | 19" scaffale | |
| Porta | Con tre entrate principali e la serratura speciale per il gabinetto all'aperto (lucchetto di sostegno) | |
| Materiale | Acciaio galvanizzato; piatto esterno spesso di 1.5mm, piatto interno spesso di 0.8mm; doppii strati. | |
| Isolamento termico | C'è isolamento termico fra la parete interna e la parete esterna. Il materiale di isolamento è 20mm PEF. | |
| Struttura | Saldato o montato | |
| Protezione dell'ingresso | IP55 | |
| Controllo della temperatura | Raffreddamento | Condizionatore d'aria di AC220V e fan di DC48V |
| Prova del fulmine | Prova del fulmine del grado B | Termine nominale: 60KA, massimo: 100KA |
| Illuminazione | Lampada del LED | lampade di 48V LED (immobili), con l'interruttore protettivo |
| semperature | Temperatura | Temperatura di lavoro: -40°C ~ +55°C |
| Temperatura di stoccaggio: -50°C ~ + 70°C | ||
| Temperatura di trasporto: -50°C ~ +70°C | ||
| Umidità | Umidità relativa | 5% ~ 100% |
| Pressione | Pressione d'aria | 62kpa ~ 101kpa (simile a 0m ~ altitudine di 5000m) |
| Intensità di radiazione | Intensità di radiazione solare | 1120 × (1±5%) W/m2 |
(2) gli accessori elencano
| No. | Oggetto | Quantità | Unità | Spec. |
| 1 | Governo all'aperto delle Telecomunicazioni | 1 | Metta |
(1) dimensione esterna: H×W×D 2000×2400×800mm Dimensione interna: H×W×D 1700×2350×750mm (2) 3 compartimenti: la parte sinistra è compartimento di batteria, il mezzo e le giuste parti sono compartimenti dell'attrezzatura; (3) con tre entrate principali e la serratura speciale per il gabinetto all'aperto (lucchetto di sostegno); (4) materiale: acciaio galvanizzato; piatto esterno spesso di 1.5mm, piatto interno spesso di 0.8mm; |
| 2 |
Condizionatore d'aria (per il compartimento dell'attrezzatura) |
2 | Metta |
Capacità di raffreddamento: 1.5KW; AC220V, 50HZ; Modello: TC06-150JFH/B, |
| 3 |
Condizionatore d'aria (per il compartimento di batteria) |
1 | Metta |
Capacità di raffreddamento: 500W, AC220V, 50HZ; Modello: TC06-50JFH/01 |
| 4 | Fan | 5 | PC | 12038, DC48V, lavoro di inizio ai fan 35°C. sono collegati individualmente con un commutatore del controllo della temperatura 35°C. Quando la temperatura dentro il gabinetto è superiore a 35°C, i fan cominceranno lavorare; quando la temperatura dentro il gabinetto è più bassa di 35°C, i fan smetteranno di lavorare. |
| 5 | Unità di monitoraggio dell'ambiente | 1 | Metta | Modello: SM2400 |
| 6 | Sensore dell'acqua | 3 | PC | |
| 7 | Sensore del fumo | 3 | PC | |
| 8 | Sensore di umidità e di temperatura | 2 | PC | |
| 9 | Sensore della porta | 6 | PC | Tre per il controllo della lampada del LED, gli altri tre per l'allarme della porta aperta |
| 10 | Lampada del LED | 3 | PC | DC48V |
| 11 | Unità di distribuzione di energia | 1 | Metta |
Prova del fulmine del grado B Il CA ha introdotto: 63A/2P *1; Il CA ha prodotto: 16A/1P*4; La CC ha prodotto: 16A/1P*4 |
| 12 | Batteria | 8 | Metta | 12V, 200AH; Modello: 6GFMJ-200 |
| 13 | Pacchetto | 2 | Metta | Cassa di legno, una per il gabinetto d'imballaggio, uno per le batterie d'imballaggio. |
2. Descrizione

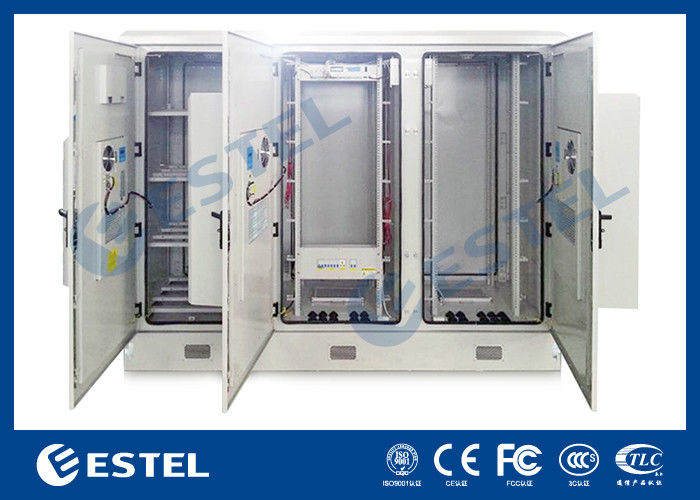

Il gabinetto è un gabinetto di tre compartimenti. Il condizionatore d'aria di raffreddamento ed i fan di uso del gabinetto, assicurare le attrezzature funzionano normalmente alla gamma di temperature stabile, in modo da fare molto più lungamente il tempo di impiego delle attrezzature e della loro prestazione più stabile.
2,1 cavo che dirige progettazione
Il cavo di alimentatore ed altri cavi esterni interamente usano il metodo fissante inferiore.
2,2 collegare protezione a massa
- Il gabinetto comprende la messa a terra della barra a massa di rame con rivestimento anticorrosivo. Ci sono abbastanza viti per i terminali del collegamento di cavi.
- La parte di metallo del gabinetto dovrebbe essere collegata ed essere collegata con la messa a terra della barra a massa. La resistenza del collegamento fra tutti i due punti è più bassa di 0.1Ω.
- L'interramento protettivo di altre attrezzature dentro il gabinetto dovrebbe essere collegato alla barra al suolo.
2,3 progettazione della prova di furto della serratura di porta
(1) la resistenza di danno della serratura della prova di furto soddisfa «la richiesta della classe B della serratura antifurto meccanica» di GA/T 73-1994, sostenente il lucchetto.
(2) serratura di punto tre
2,4 collegamento e legatura
- Usi il collegamento infilato anti-sciolto come collegamento del portatore e della struttura. Il bullone d'ancoraggio per la immersione calda di riparazione di uso del gabinetto ha galvanizzato i bulloni.
- Le cerniere di porta usano il modo interno della cerniera.
2,5 aspetto e trattamento di superficie
Il rivestimento della superficie del Governo è rivestimento speciale all'aperto della polvere, con il colore grigio bianco (PANTONE 428C). Il rivestimento aderisce al requisito di GB/T 3181-2008.
3. Applicazioni
Il DDTE053B ha integrato le Telecomunicazioni che all'aperto il Governo pricipalmente è utilizzato nella stazione base di comunicazione senza fili, quali il sistema 4G, la comunicazione/stazione il servizio, di commutazione integrati rete trasmissione/di accesso, comunicazione di emergenza/trasmissione, ecc.
4. caratteristiche
- Il gabinetto è antipolvere, sunproof e impermeabile, che è utilizzato nell'ambiente all'aperto.
- Il raffreddamento di compartimento di attrezzatura: condizionatore d'aria e fan. (L'altra opzione di raffreddamento: scambiatore di calore). MTBF≥50000h
- La disposizione del gabinetto è ragionevole, che faciliterà l'accesso di cavo, riparante e collegante. Ci sono individualmente fori dell'entrata per il cavo elettrico, il cavo di segnale ed il cavo ottico.
- Tutti i cavi utilizzati nel gabinetto sono fatti dai materiali ignifugi.
5. Imballaggio e spedire
Il nostro agente di consegna
Le merci possono essere spedite dal mare, da aria, dal corriere, per terra, dal treno, ecc.
Oltre al seguente agente di consegna, possiamo anche cercare l'agente di consegna con il migliore prezzo in porcellana se ci avete bisogno di di fare per voi.
