Armadio da esterno in acciaio da parete
Dettagli del prodotto
gabinetto all'aperto della rete
,recinzione fissata al muro
Armadio esterno a montaggio a muro in acciaio / armadio a polo equipaggiato con batterie con raffreddamento da scambiatore di calore
1 PRoduct Descrizione
1.1 Apparizione

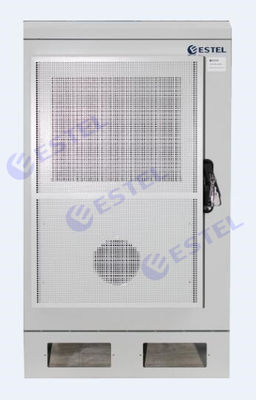

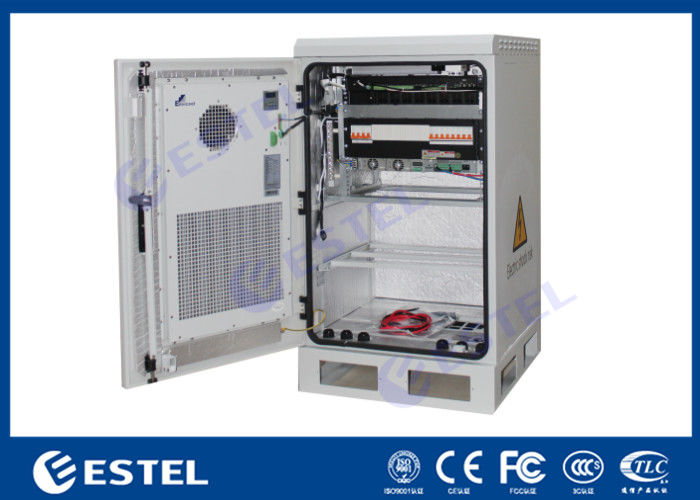

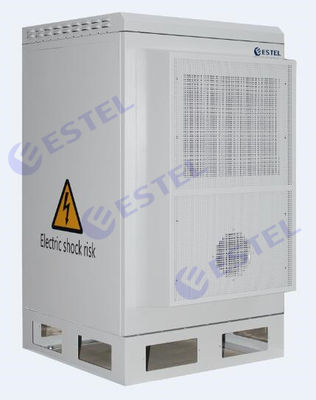

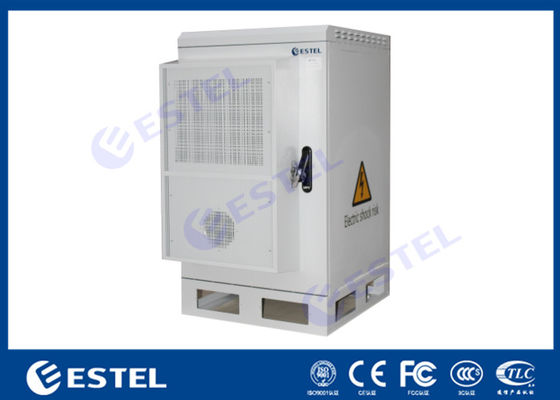

Dopo l'installazione dell'armadio, come mostrato nelle figure seguenti
1.2 Configurazione dell'armadio
La configurazione degli armadi esterni integrati di questo progetto è la seguente:
| Tipo di armadietto | Configurazione | Quantità | Specificità |
| Armadio principale | Scala standard da 19 pollici | 1 | 10U |
| Tenitore della batteria | 1 |
2 strati Ogni strato W×D×H 650×650×200 mm |
|
| Illuminazione | 1 | 48V di corrente continua, luce LED | |
| Scambiatori di calore | 1 |
tensione di ingresso: DC48V Capacità di scambio termico: 120W/K |
|
| Ventilatore di emergenza | 2 | 48V di corrente continua, presa d'aria della piastra inferiore | |
| Barre di rame a macinatura | 1 | M6 bulloni 10 | |
| Fabbricazione a partire da | 1 | M6 bulloni 10 | |
| Unità di distribuzione di energia CA e CC | 1 |
Input CA: 63A/2P*1; Cambio di corrente di uscita: 63A/2P*1; Input di corrente continua: 63A/1P *1; uscita di corrente continua: 16A/1P*1; uscita di corrente continua: 10A/1P*3; Flusso di corrente continua: 6A/1P*3 Marca degli interruttori: Schneider |
|
| Sottile | 1 | presa universale a 8 bit, 220V 16A | |
| Fornitore di alimentazione incorporato | 1 |
Modello: NetSure211 C23 DC48V, 40A, 1U unità di distribuzione *1 Modulo rettificatore 20A *2 modulo di monitoraggio *1 Marchio: Emerson |
|
| Sistema di monitoraggio ambientale | 1 |
1* unità di monitoraggio dell'ambiente, 1U, comunicazione SNMP; 1* sensore di fumo; 1* sensore dell'acqua; 1* sensore di temperatura e umidità; 1* sensore combinato di inclinazione e scossa; Sensore di porta 1* alimentazione elettrica: DC48V |
|
| Placca di tenuta della base | 1 | 1 set contiene 8 pezzi, 2 blocchi da davanti a dietro |
1.3 Dimensioni degli armadi
Le dimensioni di un singolo armadietto sono illustrate nella figura 3.
Figura 3
1.4 Materiale per armadi
Acciaio galvanizzato mono strato + isolamento termico:
Strato esterno: acciaio galvanizzato da 1,5 mm, strato interno: isolamento termico PEF da 20 mm
2 Installazione di armadi
2.1 Spackaggio
Gli armadi esterni integrati sono generalmente confezionati in custodie in legno.
2.2 Scale e dimensioni per il pavimento, per la parete, per l'installazione dei pali
1) Sbarco
Diagramma degli effetti dell'installazione del pavimento
Dimensione della base del gabinetto e posizione del foro di fissaggio del bullone di espansione della base
2) Montaggio a parete
Diagramma di effetto di montaggio a parete
Scale di montaggio a parete
Diagramma delle dimensioni di montaggio a parete
3 ) Polacco
Diagramma dell'effetto di montaggio del palo
Scale per il montaggio dei pali
Dimensione del palo
2.3 Placca di tenuta della base
Se è necessario sigillare la base dell'armadio, utilizzare la piastra di sigillamento della base (opzionale) per sigillare la tacca e il foro intorno alla base.Le viti di montaggio sono le viti in acciaio inossidabile M5 nel dispositivo di montaggio dell'armadio (cfr. figura 4).
Figura 4
Nota: se la fondazione di cemento non è piatta, si raccomanda di utilizzare una guarnizione o un spaziatore per livellare la base del gabinetto.
