Terminale di gestione intelligente dell'elettricità trifase 80A con controllo cloud

Terminal di gestione del consumo di energia elettrica intelligente trifase 80A/trifase a quattro fili L'isolamento delle parti in tensione dall'involucro è di 500VDC.

I. Panoramica del prodotto:

Il terminale di gestione del consumo di energia elettrica intelligente trifase integra tutte le funzioni del contatore trifase, del controller interruttore temporizzato, dell'interruttore automatico (interruttore ad aria), del salvavita, della protezione da sovratensione e sottotensione, della protezione da mancanza di fase e dispone di un potente sistema di gestione della piattaforma cloud, che consente di configurare le funzioni di protezione del consumo di energia elettrica, monitorare gli stati operativi dei dispositivi in tempo reale e controllare gli interruttori dei dispositivi tramite rete, ecc. Il protettore integra funzioni di controllo intelligenti come comunicazione di rete, statistiche sull'energia elettrica, controllo interruttore temporizzato, protezione dalle perdite, protezione da sovracorrente, protezione da sottotensione/mancanza di tensione, protezione da sovratensione, protezione da mancanza di fase, memoria guasti, monitoraggio della rete e visualizzazione in tempo reale, controllo prima della chiusura, ecc., e il prodotto è ampiamente utilizzato nella protezione dell'alimentazione di strutture pubbliche non presidiate come telecomunicazioni, energia elettrica, sicurezza, trasporti, ecc., per ridurre significativamente i costi di manutenzione manuale e migliorare efficacemente l'efficienza operativa dei dispositivi.

II. Funzioni del prodotto:

1. Statistiche sul consumo di energia elettrica:

Il protettore ha statistiche sul consumo di energia elettrica trifase e l'accuratezza delle statistiche sul consumo di energia elettrica raggiunge il grado 1 o inferiore. Il primo giorno di ogni mese, azzererà automaticamente le statistiche sul consumo di energia elettrica del mese precedente.

2. Interruttore temporizzato

Con la funzione di registrazione del tempo reale e 8 gruppi di timer, il protettore può calibrare l'ora e impostare l'ora del timer in tempo reale tramite il sistema di gestione della piattaforma cloud, ottenendo la commutazione temporizzata del protettore.

3. Visualizzazione in tempo reale (regolabile)

Il protettore può visualizzare in tempo reale la tensione corrente di ogni fase e il valore totale della corrente residua (corrente di dispersione). In caso di guasto, bloccherà e visualizzerà il valore del guasto, il che è comodo per i clienti per monitorare la rete elettrica. La visualizzazione è sempre attiva per impostazione predefinita.

Quando l'indicatore della fase corrispondente è acceso, visualizzerà la tensione e la corrente in tempo reale di quella fase. Quando viene visualizzata la corrente residua totale, gli indicatori di tutte e tre le fasi sono accesi e vengono visualizzate informazioni come "IE=012", il che significa che la corrente residua totale corrente è 12mA.

4. Protezione dalle perdite (regolabile)

Quando c'è una dispersione di 15-30mA (predefinito) nella linea, il protettore si disconnetterà entro 0,1 secondi. Il valore operativo di dispersione è regolabile. Corrente di non funzionamento di dispersione = 1/2 IΔn, corrente di funzionamento di dispersione = IΔn. Questa soglia di funzionamento può essere impostata tramite il sistema di gestione della piattaforma cloud o il tastierino del pannello del dispositivo.

5. Protezione da sovracorrente (regolabile)

Se la corrente in una o più fasi del circuito trifase è maggiore del valore di sovracorrente, o per un periodo superiore a 3 volte il valore di sovracorrente (considerato come cortocircuito), il protettore si disconnetterà immediatamente per protezione. Questa soglia di funzionamento può essere impostata tramite il sistema di gestione della piattaforma cloud o il tastierino del pannello del dispositivo.

6. Protezione da sottotensione (regolabile)

Quando le tensioni in tutte e tre le fasi sono inferiori a 160 V (predefinito) ma tutte superiori a 90 V, viene considerata come sottotensione e il protettore si disconnetterà. Quando la tensione di una o più fasi del circuito trifase ritorna al valore normale (>170 V), il protettore si chiuderà e si alimenterà automaticamente. Questa soglia di funzionamento può essere impostata tramite il sistema di gestione della piattaforma cloud o il tastierino del pannello del dispositivo.

7. Protezione da mancanza di tensione/sgancio per mancanza di tensione

Quando le tensioni in tutte e tre le fasi sono inferiori a 90 V, viene considerata come mancanza di tensione (interruzione di corrente della rete principale) e il protettore si disconnetterà immediatamente. Quando una o più fasi del circuito trifase si riaccendono, il protettore valuta se chiudere in base alle condizioni di chiusura.

8. Protezione da sovratensione (regolabile)

Quando il valore di tensione in una o più fasi del circuito trifase è maggiore di 280 V (predefinito), viene considerata come sovratensione e il protettore si disconnetterà immediatamente. Quando la tensione di tutte e tre le fasi è inferiore al valore normale (<280V), il protettore si chiuderà e si alimenterà automaticamente.

9. Protezione da perdita di fase (regolabile)

Quando il valore di tensione di una o due fasi del circuito trifase è inferiore a 90 V, viene considerata come perdita di fase e il protettore si disconnetterà immediatamente. Quando la tensione di tutte e tre le fasi ritorna al valore normale (>170 V), il protettore valuta se chiudere in base alle condizioni di chiusura. La funzione di protezione da perdita di fase è disattivata per impostazione predefinita.

10. Test di accensione/spegnimento manuale

(1) Premere manualmente il tasto di test per simulare la dispersione, i fili sotto tensione di tutte e tre le fasi del protettore si disconnetteranno senza uscita. Alla fine del ritardo di guasto, il protettore valuta se chiudere in base alle condizioni di chiusura.

(2) Aprire manualmente l'interruttore di alimentazione, i fili sotto tensione di tutte e tre le fasi del protettore si disconnetteranno senza uscita. Chiudere di nuovo l'interruttore di alimentazione e il protettore valuta se chiudere in base alle condizioni di chiusura dopo pochi secondi.

11. Comunicazione remota (opzionale)

Il dispositivo supporta la comunicazione seriale (fornendo l'interfaccia di comunicazione 232 o 485), che può non solo controllare lo stato di commutazione del dispositivo, ma anche monitorare la tensione corrente, la dispersione e altre informazioni del dispositivo in tempo reale. I clienti che richiedono questo tipo di funzionalità devono contattare il produttore prima di effettuare un ordine.

12. Comunicazione di rete (opzionale)

Il dispositivo supporta la comunicazione di rete Ethernet TCP/IP cablata e la comunicazione di rete TCP 4G cat.1 e può controllare lo stato di commutazione del dispositivo, monitorare la tensione corrente, la dispersione e altre informazioni del dispositivo in tempo reale tramite la piattaforma cloud. I clienti che richiedono questo tipo di funzionalità devono contattare il produttore prima di effettuare un ordine.

III. Principali parametri tecnici del terminale di gestione del consumo di energia elettrica intelligente trifase (380V/80A)

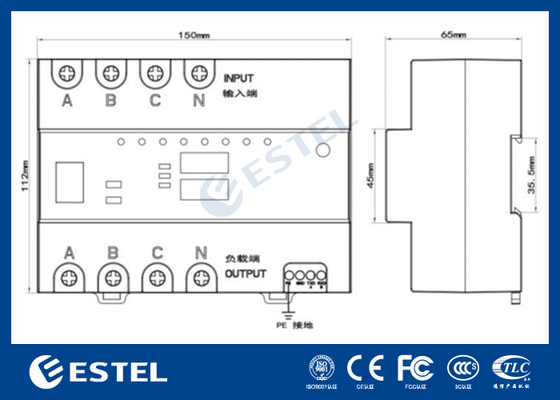

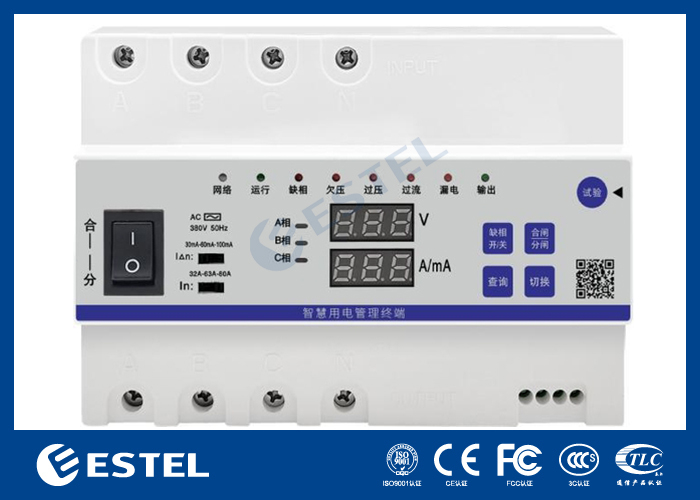

IV. Aspetto del prodotto, installazione del dispositivo e dimensioni

(1) I clienti possono scegliere se attivare la "protezione da perdita di fase" in base alle loro esigenze (disattivata per impostazione predefinita), ma quando si utilizza questo protettore, la fase A deve avere alimentazione, altrimenti il protettore disconnetterà il carico e smetterà di funzionare.

(2) Si prega di installare un parafulmine (protezione da sovratensione) in base alle esigenze del progetto. Se sono presenti un interruttore automatico e un parafulmine, entrambi devono essere installati sulla parte anteriore di questo protettore.

(3) Collegare all'alimentazione trifase a quattro fili da 380 V secondo le marcature sul pannello del protettore (la linea neutra deve passare attraverso questo protettore), e notare che l'ingresso e l'uscita non possono essere invertiti. Se è presente un filo di terra, metterlo a terra in modo affidabile per migliorare la resistenza alle sovratensioni del protettore.

(4) Installare il protettore nel telaio e, quando lo si installa all'aperto, deve essere ben protetto da pioggia e luce solare.

(5) Se l'indicatore di guasto rosso corrispondente è acceso dopo che il protettore è stato alimentato per 8 secondi, indica che c'è un guasto corrispondente nella linea e la linea corrispondente deve essere controllata.
