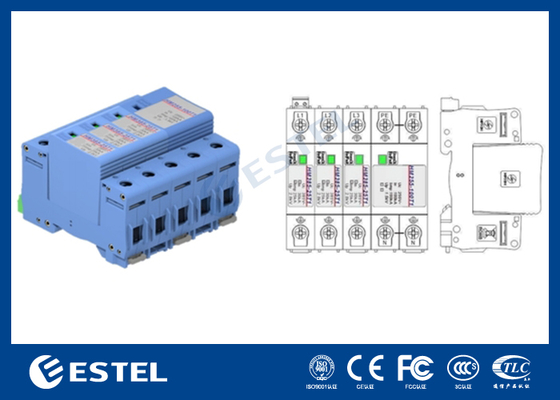

HM385-25/100T1(3P+N) Dispositivi di protezione contro le sovratensioni (SPD) a bassa tensione - Dispositivi di protezione contro le sovratensioni collegati a sistemi di alimentazione a bassa tensione
1 Scopo
Il dispositivo di protezione contro le sovratensioni è applicato principalmente in sistemi di distribuzione a bassa tensione e apparecchiature elettriche per la protezione contro i fulmini o altre protezioni contro le sovratensioni transitorie.
2 Riferimenti normativi
GB/T 18802.11
Dispositivi di protezione contro le sovratensioni (SPD) a bassa tensione - Parte 11: Dispositivi di protezione contro le sovratensioni collegati a sistemi di alimentazione a bassa tensione - Requisiti e metodi di prova
GB 2828.1
Procedure di campionamento per l'ispezione per attributi - Parte 1: Schemi di campionamento indicizzati in base al limite di qualità accettabile (AQL) per l'ispezione lotto per lotto
GB/T191 Imballaggio - Marcatura pittorica per la movimentazione delle merci
GB/T 2423.1
Prove ambientali - Parte 2: Metodi di prova - Prove A: Freddo
GB/T 2423.2
Prove ambientali - Parte 2: Metodi di prova - Prove A: Freddo
GB/T 2423.4
Prove ambientali per prodotti elettrici ed elettronici - Parte 2: Metodo di prova - Prova
Db: Calore umido, ciclico (ciclo 12h+12h)
GB/T4208 Gradi di protezione forniti dall'involucro (codice IP)
GB/T4943.1
Apparecchiature per la tecnologia audio/video, dell'informazione e della comunicazione — Parte 1: Sicurezza
YD/T 1235.1
requisiti
Requisiti di prestazione per i dispositivi di protezione contro le sovratensioni collegati ai sistemi di distribuzione a bassa tensione delle stazioni/siti di telecomunicazione
YD/T 1235.2
Metodi di prova per i dispositivi di protezione contro le sovratensioni collegati ai sistemi di distribuzione a bassa tensione delle stazioni/siti di telecomunicazione
IEC 61643-11
Dispositivi di protezione contro le sovratensioni collegati a sistemi di distribuzione di energia a bassa tensione - Parte
11: Requisiti di prestazione e metodi di prova
DIN EN 61643-11
Dispositivi di protezione contro le sovratensioni a bassa tensione - Parte 11: Dispositivi di protezione contro le sovratensioni collegati a sistemi di alimentazione a bassa tensione; Requisiti e prove
UL1449
Dispositivi di protezione contro le sovratensioni
3 Prestazioni funzionali
3.1 Descrizione
Il prodotto integra una funzione di protezione da surriscaldamento e sovracorrente che adotta l'installazione su guida DIN da 35 mm e un modulo di protezione contro le sovratensioni sostituibile, che può essere facile da installare e manutenere, inoltre ha una porta di allarme guasto remoto (Contatto No-Active) per il controllo remoto. Il prodotto integra una barra di collegamento e la porta di allarme è collegata in serie, mantenendo una sola porta per facilitare il cablaggio da parte del cliente.
3.2 Prestazioni
4 Installazione del prodotto
4.1.1 Installazione
L'installazione e la manutenzione sono consentite a personale professionale autorizzato; Il prodotto può essere installato nella guida da 35 mm sul quadro elettrico, che si trova nell'apparecchiatura; Per il protettore di sovratensione si consiglia il collegamento Kevin, oppure è possibile utilizzare un collegamento parallelo generale (come mostrato in Figura 1)
Tabella 1. Specifiche di collegamento consigliate per ogni porta

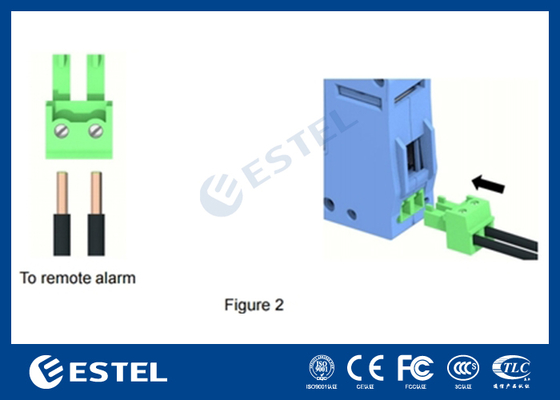

Il terminale di collegamento dell'allarme si trova nella parte superiore del parafulmine. Quando è necessario un'ispezione e un controllo remoti, estrarre prima la spina, quindi inserire il cavo di allarme nel foro di collegamento corrispondente. Utilizzare un cacciavite piatto di dimensioni SL2.5, serrare le viti e reinserire la spina al suo posto (come mostrato in figura 2). Dopo aver completato il cablaggio, controllare nuovamente il circuito di collegamento per assicurarsi che sia corretto e affidabile. Il dispositivo di protezione contro le sovratensioni può essere in stato di funzionamento immediatamente dopo l'accensione.

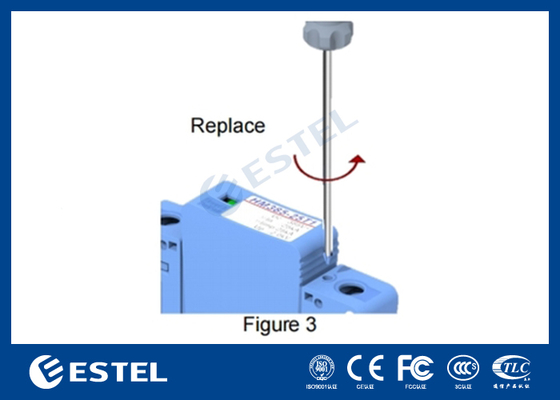

Sostituire quando è necessario sostituire il modulo di protezione contro le sovratensioni, utilizzare un cacciavite a croce SL2.5 per allentare le viti nella direzione della freccia del logo del prodotto ed estrarre il modulo di protezione contro le sovratensioni con forza come mostrato nella Figura 3 sottostante. Quando si reinstalla il modulo, si consiglia di serrare le viti con un intervallo di coppia di 0,5 Nm.
Note:
L'alimentazione deve essere interrotta durante l'installazione e la manutenzione della base del dispositivo di protezione contro le sovratensioni.
Non operare quando l'alimentazione è accesa per evitare scosse elettriche. Non collegare la linea protetta con la linea non protetta o il lato della linea PE fianco a fianco. La sezione, la lunghezza e i metodi di collegamento del cavo di messa a terra devono essere conformi allo standard relativo; altrimenti il dispositivo di protezione contro le sovratensioni non può funzionare correttamente. Non è necessaria alcuna manutenzione speciale quando il dispositivo di protezione contro le sovratensioni funziona normalmente, ma il cavo di collegamento e la finestra di allarme devono essere controllati periodicamente. Quando una finestra di allarme è rossa, significa che il modulo di protezione contro le sovratensioni è guasto e deve essere sostituito immediatamente. Se la porta di allarme remota è collegata, ci sarà un segnale di allarme.
