Modulo Inverter di Comunicazione con 3 Porte e Monitoraggio Intelligente per la Gestione della Rete

Panoramica del Prodotto

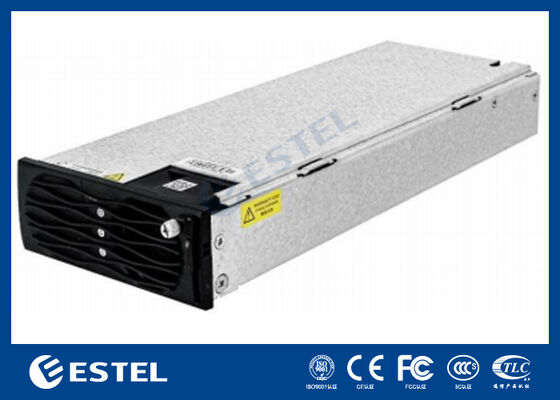

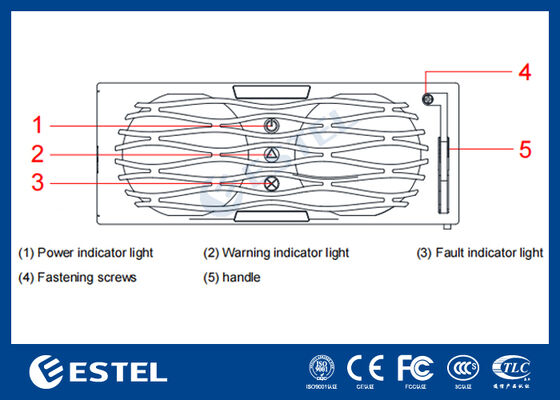

Il modulo inverter di comunicazione IP123000G2A è costruito con tre porte: ingresso AC, uscita AC e ingresso/uscita DC. Il suo scopo principale è mantenere un'alimentazione AC stabile ai carichi critici selezionando in modo intelligente la fonte di alimentazione disponibile:

• Quando l'AC di rete è normale: il modulo elabora l'alimentazione AC attraverso la rettifica e fornisce un'uscita AC stabile uscita AC per il carico.

• Quando l'AC di rete non è disponibile: il modulo passa automaticamente all'ingresso DC e converte l'alimentazione DC in uscita AC, garantendo la continuità dell'alimentazione per le apparecchiature essenziali (la strategia di commutazione dipende dalla configurazione del sistema).

È conforme agli standard elettrici e alle normative di settore pertinenti e fornisce gestione della rete + monitoraggio intelligente per le moderne infrastrutture telecom/ICT. Supporta inoltre l'operazione parallela di fino a 3 moduli, consentendo l'espansione della capacità e progetti con maggiore disponibilità.

Caratteristiche Principali

• Trasferimento automatico sorgente AC/DC: Operazione AC-first con inversione di backup DC in caso di guasto AC, riducendo il rischio di tempi di inattività.

• Design integrato a tre porte: Ingresso/uscita AC e ingresso/uscita DC in un unico modulo - semplifica l'integrazione e la manutenzione del sistema.

• Gestione della rete e monitoraggio intelligente: visibilità remota dello stato operativo, degli allarmi e dei parametri chiave (gli elementi esatti dipendono dal protocollo di monitoraggio e dal sistema).

• Conformità agli standard + prontezza EMC: progettato per soddisfare gli standard elettrici e i requisiti di settore, adatto per l'implementazione di grado telecom.

• Operazione parallela fino a 3 moduli: supporta la condivisione del carico e l'architettura di alimentazione scalabile; può essere utilizzato per la ridondanza (ad es. N+1) a seconda della progettazione del sistema.

• Capacità per ambienti difficili: ampio intervallo di temperatura/umidità e adattabilità all'altitudine per siti esterni e strutture edge.

Specifiche Principali

Condizioni Ambientali

• Temperatura operativa: -20°C a +75°C (riduzione di potenza da 45°C a 75°C)

• Temperatura di stoccaggio: -40°C a +75°C

• Umidità relativa: 5% a 95%RH, non condensante

• Altitudine: ≤ 4000 m (la temperatura diminuisce di 1°C per 200 m di elevazione come riferimento per l'adattamento ad alta quota)

Ingresso Elettrico (Monofase)

• Modalità di ingresso: TT/TNIT (ingresso monofase)

• Intervallo di tensione di ingresso: 176 Vac a 265 Vac

• Tensione di ingresso nominale: 220 Vac

• Tensione di ingresso massima: 300 Vac

• Corrente di ingresso massima: 22 A

• Corrente di spunto all'avvio: ≤ 15 A

Le specifiche di uscita (tensione/frequenza di uscita AC, intervallo bus DC, efficienza, protezioni, tipo di interfaccia di comunicazione, dimensioni, peso, metodo di raffreddamento) devono essere confermate dalla datasheet ufficiale/piastra di identificazione.

Scenari di Applicazione Tipici

• Siti telecom / stazioni base: garantendo un'alimentazione AC ininterrotta per apparecchiature di trasmissione, switch, router e controller di sito.

• Infrastrutture di rete ed edge: micro data room, cabinet edge, nodi distribuiti - specialmente dove il monitoraggio remoto riduce le visite in loco.

• Reti private e comunicazioni industriali: trasporto ferroviario, reti di sicurezza pubblica/emergenza, comunicazioni di pubblica utilità - dove la continuità e la conformità sono importanti.

• Carichi critici con batteria di backup: sistemi che utilizzano stringhe di batterie DC o bus DC per l'alimentazione di backup, che richiedono una conversione DC-AC affidabile durante le interruzioni di rete.

Installazione e Operazione Parallela (Guida Pratica)

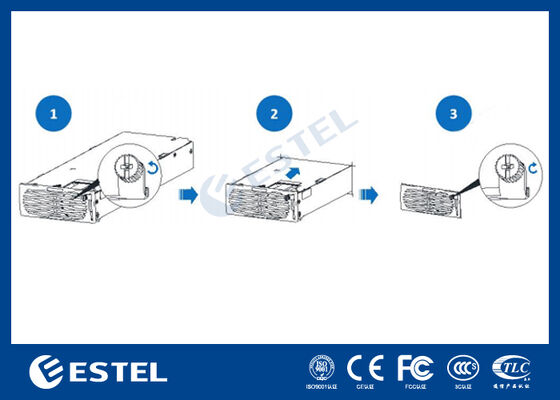

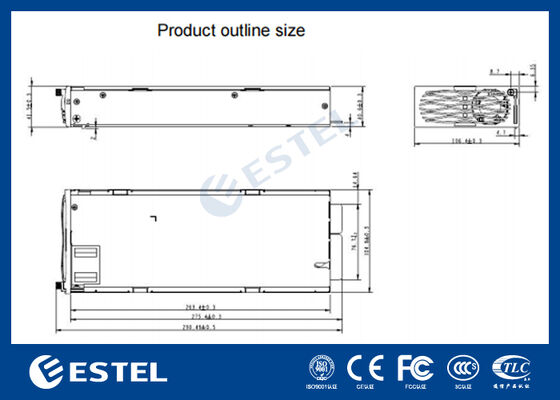

Posizione di montaggio: tipicamente installato all'interno di un rack/armadio di alimentazione per telecomunicazioni. Assicurare un'adeguata ventilazione e tenere lontano da fonti di calore dirette e umidità. Utilizzare le guide/fori di montaggio definiti dal produttore e le specifiche di coppia.

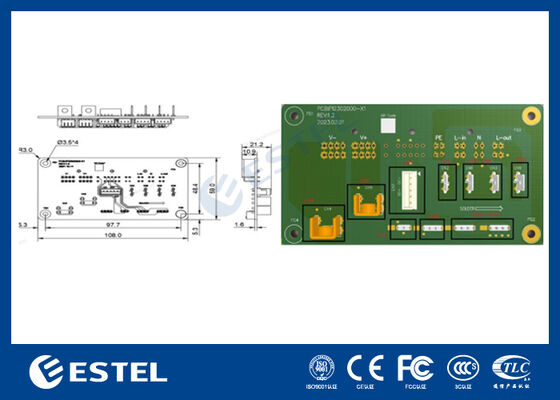

Principi di cablaggio (migliori pratiche tipiche):

1. Fornire protezione conforme a monte dell'ingresso AC (interruttore/fusibile e messa a terra).

2. Collegare l'uscita AC al bus di carico protetto o all'unità di distribuzione.

3. Collegare l'ingresso/uscita DC al bus DC o al sistema di batterie secondo i requisiti di polarità e dimensionamento dei cavi.

4. Utilizzare una messa a terra affidabile e instradare i cavi di monitoraggio/comunicazione con schermatura e separazione dai cavi di alimentazione per ridurre le EMI.

Operazione parallela (fino a 3 moduli):

• Utilizzare lo stesso modello/versione per i set paralleli.

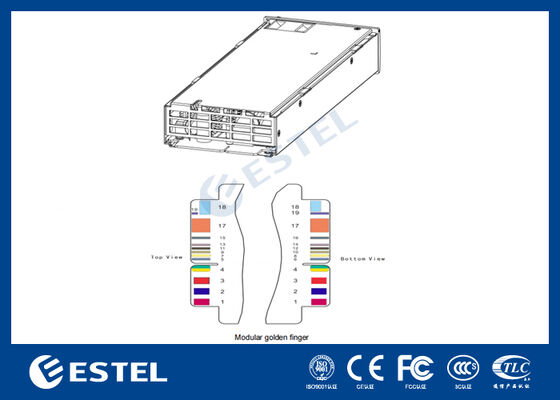

• Seguire le regole di cablaggio e indirizzamento parallelo/comunicazione specificate (se applicabile).

• Mantenere le lunghezze dei cavi e l'impedenza il più possibile coerenti per supportare una condivisione del carico stabile.

• Considerare la pianificazione della ridondanza (ad es. margine di capacità o N+1) in base alla criticità del sito.

Note Operative / Precauzioni

• Riduzione di potenza sopra i 45°C: nei siti caldi, evitare il funzionamento a pieno carico prolungato senza un flusso d'aria sufficiente; mantenere puliti i filtri/dissipatori di calore.

• Requisito di umidità non condensante: prevenire la condensazione in ambienti con ampie variazioni di temperatura; considerare riscaldatori/deumidificatori per armadi se necessario.

• Considerazioni sull'alta altitudine: la ridotta densità dell'aria influisce sul raffreddamento; riservare un margine di potenza e convalidare le prestazioni termiche vicino ai 4000 m.

• Fluttuazioni di rete e protezione da sovratensione: se l'alimentazione può avvicinarsi a 300 Vac o è soggetta a fulmini, implementare un'adeguata protezione da sovratensione e condizionamento dell'alimentazione a monte.
