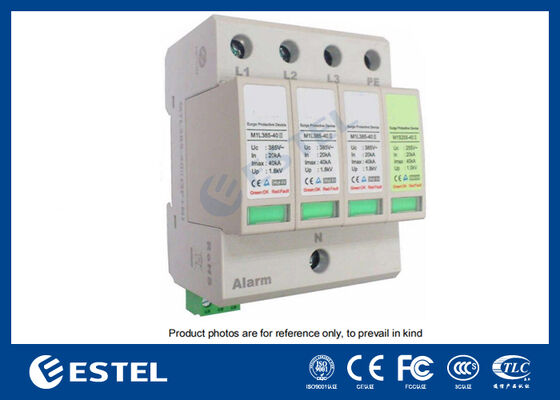

M1L385-40 II Dispositivo di protezione contro le sovratensioni (SPD) per la distribuzione di energia - Corrente di sovratensione di 40kA, 230V/400VAC, porta di allarme remoto, installazione DIN Rail, protezione IP20, classe C

Descrizione del prodotto

Il...M1L385-40 II Dispositivo di protezione da sovratensioni (SPD)è un sistema di protezione elettrica altamente affidabile progettato per proteggere le apparecchiature da condizioni di sovratensione e da sovratensioni di potenza nei sistemi di distribuzione di potenza a bassa tensione.Questo dispositivo è specificamente progettato per applicazioni in cui sia la protezione da sovra corrente che da sovra calore sono essenziali, offrendo una protezione robusta per sistemi elettrici e dispositivi elettronici sensibili.

Il modello M1L385-40 II è conforme a:Norme di protezione di classe Ce è in grado di resistere a correnti di sovratensione fino a40kA(test di 8-20 μs), che lo rende adatto per l'impiego nei sistemi di distribuzione di energia e nelle apparecchiature vulnerabili alle sovratensioni transitorie.porta di allarme remoto(non contatto attivo), fornendo agli utenti capacità di monitoraggio in tempo reale e avvisi per eventuali guasti o guasti, garantendo così la continuità dell'integrità del sistema e riducendo i tempi di inattività.

Il dispositivo è progettato con una base integrata per una facile installazione e manutenzione, di solito montata su unFerrovie DIN da 35 mm, che è una pratica comune per le centrali di apparecchiatura.Questo metodo di installazione garantisce che il DSP possa essere fissato in modo sicuro all'interno del sistema senza compromettere l'efficienza complessiva dell'installazione elettricaIl dispositivo supporta anchecablaggio flessibiledimensioni che vanno da1.5 mm2 a 25 mm2per collegamenti flessibili, fino a35 mm2per le connessioni rigide, che soddisfano le varie esigenze di installazione.

Specificità principali

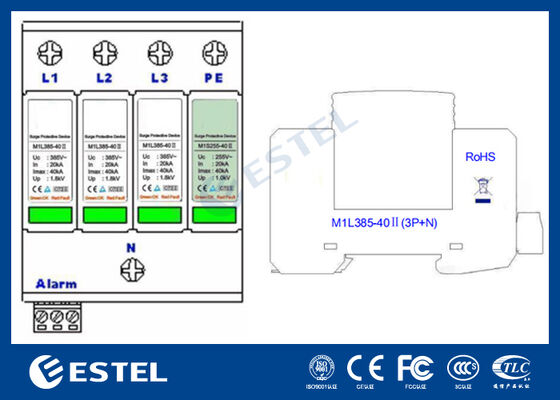

Modello: M1L385-40 II (3P+N)

Voltaggio nominale di funzionamento:

230V/400VAC (L-N / N-PE)

Frequenza nominale: da 48 Hz a 62 Hz

Tensione massima di funzionamento:

385V (L-N) / 255V (N-PE)

Corrente nominale di scarica (in):

20kA (L-N; N-PE)

Corrente di scarica massima (Imax):

40kA (L-N; N-PE)

Livello di protezione della tensione (in alto):

10,8 kV (L-N) / 1,0 kV (N-PE)

Caratteristiche della sovrvolta temporanea (TOV):

5s a 385V (L-N) / 400V per 5 secondi

1200V (L-PE) / 200 ms per le caratteristiche di guasto

Corrente di cortocircuito:

25 kArms

Dimensione per il collegamento terminale:

1.5 mm2 a 25 mm2 (flessibile) / 35 mm2 (rigido)

Corrente massima per la porta di allarme:

250V / 0,5A (AC) 0,1A (DC); 125V / 1A (AC) 0,5A (DC)

Grado di resistenza al fuoco delle conchiglie:

UL94 V-0

Grado IP:

IP20

Sistema di monitoraggio dell'allarme

Il...M1L385-40 IIIl DOCUP presenta unporta di allarme remotoIl sistema di allarme viene attivato tramite un sistema di segnalazione di emergenza, che fornisce un feedback in tempo reale sullo stato operativo del dispositivo.contatto non attivoe aiuta a mantenere l'efficienza operativa avvisando gli utenti quando è necessaria la manutenzione o la sostituzione, assicurando che il tempo di inattività delle apparecchiature sia ridotto al minimo.La funzione di allarme remoto facilita anche l'integrazione in sistemi di monitoraggio più grandi, migliorando la sorveglianza delle infrastrutture critiche.

Istruzioni di installazione

Il dispositivo è progettato per essere installato da:professionisti autorizzatiIn genere è montato su unFerrovie DIN da 35 mmall'interno di un interruttore di apparecchiatura.

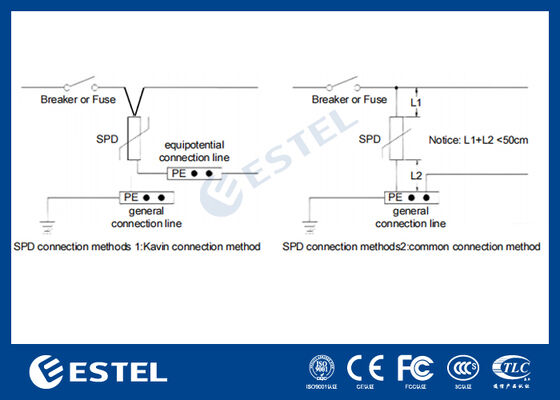

Metodo di connessione: per il cablaggio può essere utilizzato un collegamento parallelo comune, con un massimo di16 mm2filo di rame a più fili, la lunghezza totale del cavo di collegamento non deve superare0.5 metri.

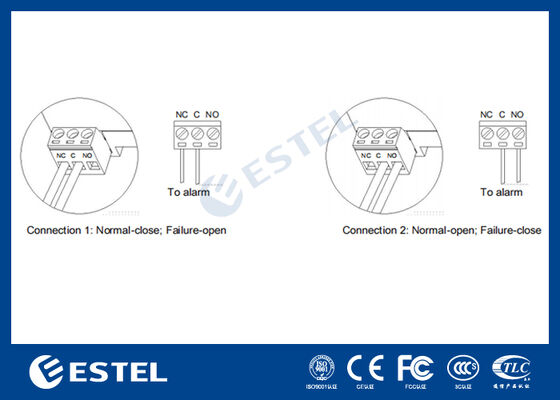

Il...terminale di connessione dell'allarmeper il monitoraggio remoto, gli utenti devono tirare le prese di cablaggio e inserire i condotti dell'allarme nei fori appropriati delle prese di cablaggio,poi inserire le spine nella loro posizione originale e stringere le viti.

Seguendo le istruzioni fornite, il dispositivo può essere integrato nel sistema elettrico, fornendo una protezione robusta contro le sovratensioni e assicurando un funzionamento continuo e affidabile.

Vantaggi del dispositivo di protezione da sovratensioni M1L385-40 II:

Capacità di corrente di grande portata: con una corrente di scarica massima di40kA, questo SPD è in grado di gestire forti ondate di potenza e tensioni transitorie, fornendo un'eccellente protezione per le apparecchiature sensibili.

Capacità di monitoraggio remotoIl sistema integratoporta di allarme remotoconsente un facile monitoraggio e manutenzione, garantendo che eventuali problemi possano essere risolti rapidamente.

Installazione facile da usareIlMontaggio della rotaia DINIl sistema semplifica l'installazione e facilita l'integrazione nelle infrastrutture elettriche esistenti.

Ampia gamma di protezione da tensione: resistenti a tensioni fino a385V(L-N) e255 V(N-PE), che lo rende adatto a una varietà di applicazioni nei sistemi di distribuzione dell'energia.

Durabile e sicuroIlconchiglie ignifughe (UL94 V-0)- eProtezione IP20assicurare che il dispositivo rimanga sicuro e resistente in vari ambienti operativi.

Aree di applicazione:

Sistemi di distribuzione dell'energia: Protegge i sistemi di alimentazione da condizioni di sovratensione transitorie che potrebbero danneggiare componenti sensibili.

Apparecchiature per le telecomunicazioni: Garantisce la sicurezza delle apparecchiature di telecomunicazione impedendo che le sovratensioni influiscano sulle prestazioni.

Sistemi elettrici industriali: Protegge le macchine e le attrezzature industriali da guasti elettrici che potrebbero causare tempi di fermo o danni.

Sistemi di energia rinnovabile: Protegge i sistemi di energia solare, eolica e di altre fonti rinnovabili dalle ondate elettriche causate da fattori esterni.

Riassunto

Il...M1L385-40 II Dispositivo di protezione da sovratensionioffre una protezione molto efficace per i sistemi elettrici e le apparecchiature sensibili contro sovratensioni, sovratensioni e guasti elettrici.funzionalità di monitoraggio remoto, e facile installazione tramiteMontaggio della rotaia DIN, è una scelta affidabile per applicazioni industriali, di telecomunicazione e di distribuzione di energia.
