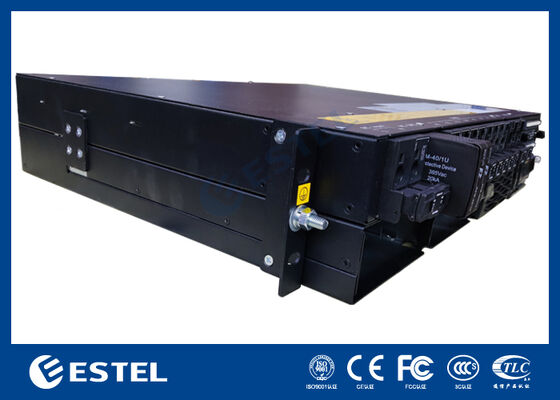

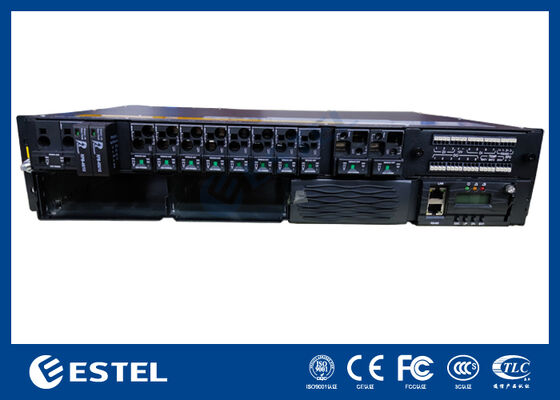

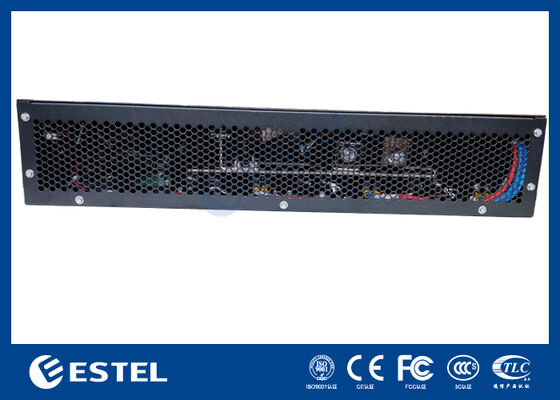

Sistema di alimentazione CC ad alta capacità da 9 kW 2U con montaggio su rack, raddrizzatori modulari da 3.000 W, ampio ingresso CA, efficienza >96%

Panoramica del prodotto

Il sistema di alimentazione CC montato su rack da 9 kW 2U è una soluzione ad alta capacità progettata per reti di telecomunicazioni, data center e strutture industriali che richiedono un'alimentazione CC affidabile. Supporta un ingresso monofase da 220 V CA, fornendo un'uscita stabile da –43 a –58 V CC con un valore nominale di –53,5 V CC. Con una capacità massima di 9 kW, questo sistema garantisce una potenza sufficiente per applicazioni su larga scala mantenendo un'efficienza superiore al 96%.

Il sistema integra fino a 3 moduli raddrizzatori (ridondanza N+1), ciascuno con potenza nominale di 3000 W e peso ≤ 2 kg. Questi moduli sono dotati di raffreddamento forzato, fattore di potenza elevato ≥ 0,99 e THD ≤ 5%, garantendo una conversione dell'alimentazione CC pulita e stabile. Grazie alla manutenzione frontale, all'ingresso dei cavi dall'alto e alla protezione IP20, il design privilegia la sicurezza, la facilità di manutenzione e la facilità di integrazione nei rack da 19 pollici.

La distribuzione CC include interruttori batteria 2*125A e4*32A+4*50Asezionatori di carico, garantendo una gestione del carico flessibile e sicura. Il controller intelligente supporta 3 ingressi analogici, 7 ingressi digitali, 6 allarmi con contatto pulito e comunicazione remota tramite RS232/485 e SNMP. Il monitoraggio locale è abilitato tramite un display LCD.

Costruita per ambienti difficili, l'unità funziona da –40℃ a +65℃, resiste al 5–95% di umidità senza condensa e mantiene un funzionamento stabile ad altitudini fino a 3000 m. Con la sua architettura modulare e le sue prestazioni robuste, il sistema di alimentazione CC da 9 kW 3U è la scelta ideale per le infrastrutture critiche che richiedono soluzioni energetiche scalabili e affidabili.

Sistema

• Dimensione: 482,0 (L) × 350,0 (P) × 2U (A)

• Peso: ≤20 kg (senza raddrizzatori)

• Modalità di raffreddamento: Raffreddamento naturale

• Modalità di installazione: installato su rack da 19 pollici o all'interno dell'armadio

• Modalità di cablaggio: ingresso superiore e uscita superiore

• Modalità di manutenzione: manutenzione anteriore, modifica del grado del modulo di supporto

• Livello di protezione: IP20

Distribuzione AC

• Modalità di ingresso: 220VAC monofase

• Capacità di ingresso: 2×63A/1P

• Frequenza di ingresso: 45–66 Hz, valore nominale: 50 Hz/60 Hz

• SPD CA: 20 kA/40 kA, 8/20 μs

Distribuzione CC

• Tensione di uscita: –43 ~ –58 V CC, valore nominale: –53,5 V CC

• Capacità massima:9 kW (3*3 kW, ridondanza N+1)

• Interruttori batteria: 2×125A/1P

• Interruttori di carico: LLVD: Nessuno; BLVD: 4×32A/1PN+4×40A/1PN

• SPD CC: 10 kA, 8/20 μs

Raddrizzatore

• Tensione in ingresso: 85 V CA ~ 300 V CA, nominale 220 V CA

• Efficienza: >96%

• Potenza nominale: 3000 W (176–300 V CA)

• Temperatura di funzionamento: –40℃ ~ +75℃ (potenza massima sotto 50℃)

• Dimensioni: 106,5 mm(L) × 286 mm(P) × 41,5 mm(A) (1U/A)

• Peso: ≤2 kg

• Modalità di raffreddamento: raffreddamento forzato

• Fattore di potenza: ≥0,99

• THD: ≤5%

• Uscita CC: –43 ~ –58 V CC, nominale –53,5 V CC, massimo 55 A

Controllore

• Ingresso segnale: 3 AI (2 temp. batteria, 1 temp. ambiente), 7 DI

• Uscita allarme: 6 contatti puliti

• Porta di comunicazione: RS232/485, SNMP

• Modalità di visualizzazione: LCD

Ambiente

• Temperatura operativa: –40℃ ~ +65℃ (potenza massima sotto 50℃)

• Temperatura di stoccaggio: –40℃ ~ +70℃

• Umidità operativa: 5% ~ 95% (senza condensa)

• Altitudine: 0 ~ 3000 m (Se l'altitudine è compresa tra 2000 e 3000 m, la temperatura operativa massima diminuisce di 1 ℃ quando l'altitudine aumenta di 200 m.)
