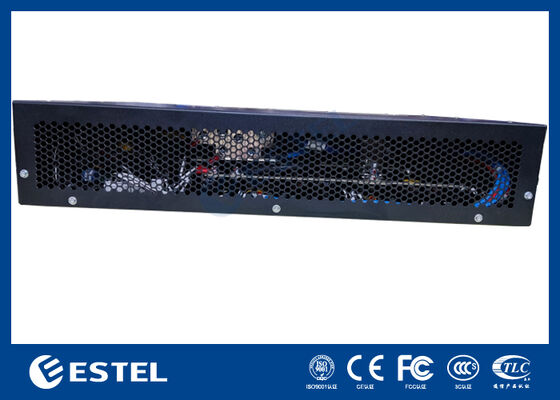

Sistema raddrizzatore DC48V con gestione remota per apparecchiature di telecomunicazione

Panoramica del prodotto

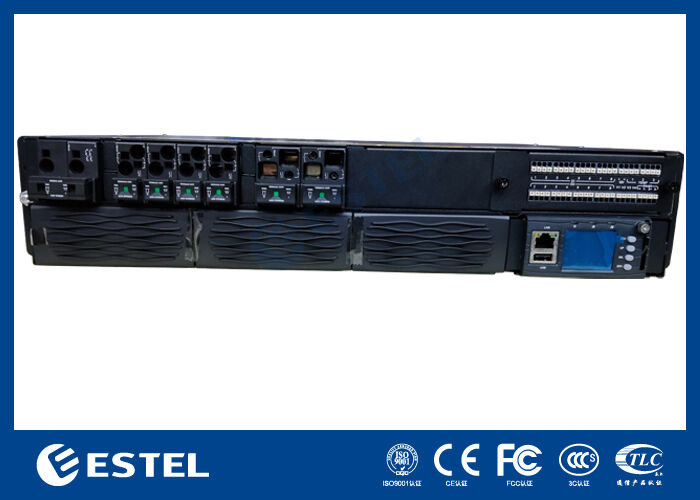

L'ET48150-M5I32Il sistema di alimentazione a rack CC fornisce una soluzione di alimentazione CC ad alta capacità e resiliente, progettata specificamente per infrastrutture di telecomunicazioni, operazioni di data center e applicazioni industriali che richiedono una distribuzione di alimentazione CC affidabile. Accetta un ingresso monofase a 220 V CA e fornisce un'uscita CC stabile regolabile tra -43 V CC e -58 V CC, con un punto di funzionamento nominale di -53,5 V CC. Offrendo una capacità di uscita massima di 9 kW, questo sistema supporta in modo affidabile installazioni ad alta richiesta, raggiungendo al contempo un'efficienza di conversione di potenza superiore al 96%.

Caratterizzato da un design modulare e ridondante, il sistema supporta fino a 3*3000W moduli raddrizzatori configurati per la ridondanza N+1, con ogni modulo compatto che pesa meno di 2 kg. I raddrizzatori utilizzano il raffreddamento ad aria forzata, raggiungono un fattore di potenza quasi unitario (≥0,99) e mantengono una bassa distorsione armonica totale (THDi ≤5%) per una conversione di potenza efficiente e pulita. Con manutenzione frontale, cablaggio superiore e protezione IP20, il telaio montabile su rack 2U enfatizza la sicurezza operativa, la facilità di manutenzione e l'integrazione diretta in armadi standard da 19 pollici.

Il pannello di distribuzione CC è dotato di 2 interruttori automatici per batterie da 100 A/1PN e include la funzionalità di disconnessione a bassa tensione della batteria (BLVD) per una gestione dell'alimentazione sicura e flessibile. L'intelligenza del sistema è fornita da un controller dedicato con 3 ingressi sensore analogici, 8 ingressi di stato digitali e 8 relè di allarme a contatto pulito configurabili. Il monitoraggio e la gestione remoti sono abilitati tramite interfacce RS232/485 e SNMP, mentre un display LCD integrato consente la visualizzazione e la configurazione dello stato locale.

Progettato per funzionare in condizioni difficili, il sistema opera in un intervallo di temperatura esteso da -40℃ a +65℃, tollera un'umidità relativa dal 5% al 95% (senza condensa) e mantiene prestazioni complete ad altitudini fino a 3000 metri. Combinando un'architettura modulare scalabile con comprovata affidabilità, questo sistema di alimentazione CC da 9 kW si presenta come una soluzione energetica robusta e scalabile per infrastrutture critiche in cui la disponibilità di alimentazione è fondamentale.

Sistema

• Dimensioni: 482,0 (L) × 350,0 (P) × 2U (A)

• Peso: ≤15 kg (senza raddrizzatori)

• Modalità di raffreddamento: raffreddamento naturale

• Modalità di installazione: installato su rack da 19 pollici o all'interno dell'armadio

• Modalità di cablaggio: ingresso superiore e uscita superiore

• Modalità di manutenzione: manutenzione frontale, supporto cambio grado modulo

• Livello di protezione: IP20

Distribuzione CA

• Modalità di ingresso:Monofase 220 V CA, 16 A/2P

• Frequenza di ingresso: 45–66 Hz, valore nominale: 50 Hz/60 Hz

Distribuzione CC

• Tensione di uscita: -43 ~ -58 V CC, valore nominale: -53,5 V CC

• Capacità massima: 9kW (3*3 kW, ridondanza N+1)

• Interruttori automatici batteria:2*100A/1PN

• Interruttori automatici di carico:BLVD:1*10A/1P+1*16A/1P+1*25A/1P+1*32A/1P

Raddrizzatore

• Tensione di ingresso:85 V CA ~ 300 V CA, nominale 220 V CA

• Efficienza: >96%

• Potenza nominale: 3000 W (176–300 V CA)

• Temperatura di esercizio: -40℃ ~ +75℃ (uscita completa inferiore a 50℃)

• Dimensioni: 106,5 mm (L) × 286 mm (P) × 41,5 mm (A) (1U/A)

• Peso: ≤2 kg

• Modalità di raffreddamento: raffreddamento forzato

• Fattore di potenza: ≥0,99

• THD: ≤5%

• Uscita CC: -43 ~ -58 V CC, nominale -53,5 V CC, massimo 55 A

Controller

• Modello: MC2900

• Ingresso segnale: 3 AI (3 temperatura ambiente), 8 DI

• Uscita allarme: 8 contatti puliti

• Porta di comunicazione: RS232/485, SNMP

• Modalità di visualizzazione: LCD

Ambiente

• Temperatura di esercizio: -40℃ ~ +65℃ (uscita completa inferiore a 50℃)

• Temperatura di stoccaggio: -40℃ ~ +70℃

• Umidità di esercizio: 5% ~ 95% (senza condensa)

• Altitudine: 0 ~ 3000 m (Se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura di esercizio massima diminuisce di 1℃ quando l'altitudine aumenta di 200 m.)
