| Noise Level: | ≤60dB | Finish: | Outdoor type powder coating |
|---|---|---|---|
| Heat Exchanger: | 75W/K | Rohs Compliant: | Yes |
| Input Voltage: | AC 220V±15% 50Hz | Installation Mode: | door mounted/side mounted |
| Dimensions: | 600mm x 500mm x 400mm | Installation Environment: | Outdoor telecom enclosure |
| Power Supply: | 220V/50Hz | Power: | 1300 |
| Color: | Grey | Power Input: | 220VAC |
| Ip Grade: | IP55 | Material: | Galvanized Steel |
| Compressor Type: | Rotary | ||
| Evidenziare: | Condizionatore esterno AC 3000W,Cassa per telecomunicazioni IP55,Condizionatore da esterno 220V |
||
1.1. Prefazione
Il presente manuale presenta la guida per l'installazione, il funzionamento, la funzione e la manutenzione di routine del condizionatore d'aria.Si prega di leggere attentamente il manuale prima di utilizzarlo e seguire le istruzioni di utilizzo e le note.
Nota: tutte le operazioni di questo prodotto devono essere eseguite da ingegneri professionisti.

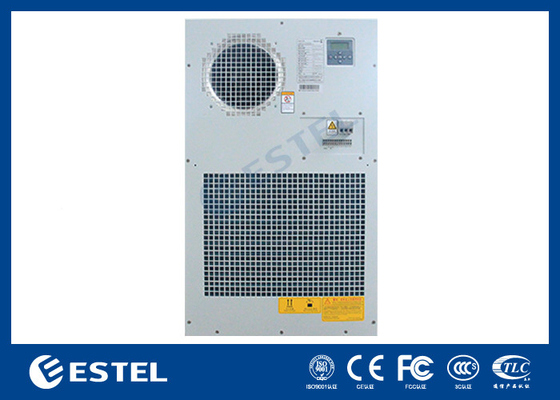

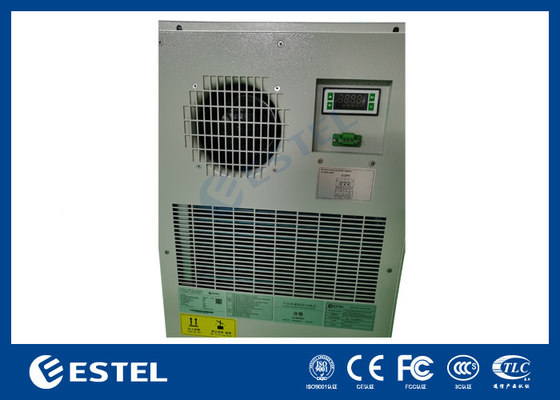

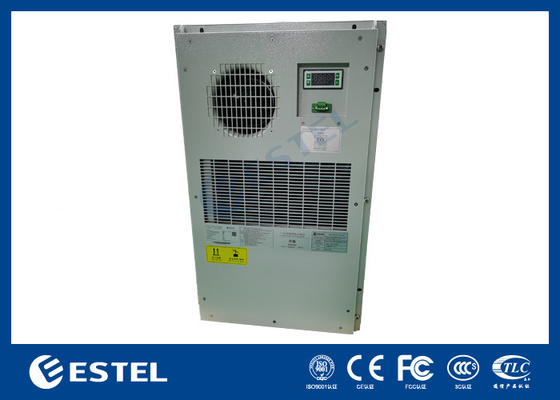

1.2Introduzione del prodotto
Il condizionatore d'aria è un tipo di prodotto di refrigerazione auto-sviluppato per armadio.l'apparecchiatura elettronica interna è sensibile alla temperatura ambientale e deve essere completamente isolata internamente ed esternamente. Questo prodotto ha molteplici funzioni, alta affidabilità, e ha la caratteristica che può iniziare a lavorare senza complesso debug dopo l'alimentazione.

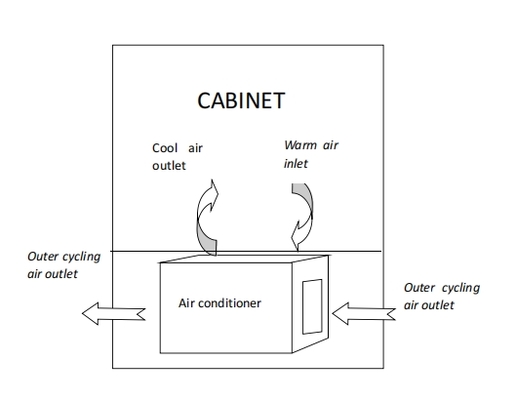

Il ventilatore nel percorso dell'aria del ciclo interno assorbe l'aria calda dal lato superiore per fare lo scambio di calore dell'aria dalle pinne dell'evaporatore, e invia l'aria raffreddata dal lato inferiore del condizionatore.l'aria in armadio può ciclare per raggiungere lo scopo di abbassare la temperaturaNel frattempo, il ventilatore nel percorso dell'aria del ciclo esterno assorbe l'aria fredda esterna dal lato inferiore e scarica l'aria calda dal lato superiore dopo lo scambio di calore.
| Articolo | Nome | Unità | Parametro |
|---|---|---|---|
| Dimensione e installazione | Dimensione del contorno del corpo (larghezza)altezzaprofondità) | mm | 784*619*245 |
| Dimensione di contorno inclusa | mm | / | |
| Flanco (larghezza)altezzaprofondità) | Peso | Kg | 40 |
| Metodo di installazione | Montaggio a pavimento | ||
| Metodo di installazione | Al di fuori | ||
| Ambiente e protezione | Temperatura dell'ambiente di lavoro | °C | -40 a +55 |
| Noise | dB ((A) | 65 | |
| Aspettativa di vita | Anni | > 10 | |
| Grado IP | Protezione IP55 | ||
| Agente frigorifero | R134a | ||
| Certificazione ROHS | - Sì, sì. | ||
| Intervallo di tensione di ingresso | 220±15%VAC/50Hz | ||
| Prestazioni | Capacità di refrigerazione (L35/L35) | W | 3000 |
| Potenza nominale di ingresso di refrigerazione (L35/L35) | W | 1280 | |
| Corrente nominale del refrigerante (L35/L35) | A | 5.8 | |
| Corrente di raffreddamento massima | A | 8.5 | |
| Capacità termica (facoltativo) | W | 1000 | |
| Volume dell'aria della circolazione interna | M3/h | 900 |
Nota: il diagramma di installazione è solo a titolo di riferimento, lo schema specifico di installazione deve esseredeterminato in base all'ambiente di utilizzo effettivo.
3.1. Rimozione del pacchetto e controllo
1Prepara gli strumenti di installazione: coltello e forbici, e indossa guanti protettivi.
2. Si prega di rimuovere la pellicola di imballaggio e la cintura di imballaggio, quindi rimuovere il cartone, togliere il condizionatore d'aria.
3. Si prega di controllare l'elenco allegato e le borse degli accessori nella confezione, verificare se il modello di condizionatore è corretto.
Nota:
1. Dopo aver rimosso l' imballaggio esterno, assicurarsi che il condizionatore sia posizionato in posizione verticale e non in posizione orizzontale o a testa in giù.
2. Dopo aver tolto l'imballaggio esterno, controllare attentamente se l'aspetto del condizionatore è danneggiato o se l'olio è inquinato,se l'aspetto del condizionatore d'aria presenta evidenti deformazioni o macchie d'olio, si prega di contattare tempestivamente il produttore.
3Se non è necessario installare immediatamente il prodotto o deve essere trasportato in un altro luogo, si prega di riimballare il condizionatore dopo il controllo.
4Si raccomanda di riciclare i materiali di smontaggio.
3.2Installazione meccanica
Strumento di installazione: cacciavite Phillips
Passi di installazione:
1) Scegliere la posizione di taglio sul gabinetto in base al diagramma di cavità, rimuovere la zona di ombra e fare il foro di installazione.
2) Mettete la flangia del condizionatore vicino alla porta dell'armadio, fissate saldamente il condizionatore sulla superficie di installazione dell'armadio con viti M5.
3) Controllare che il condizionatore sia installato in modo uniforme e stabile.
Nota:
1) Controllare se il circuito di drenaggio del condizionatore è liscio, nel caso in cui il drenaggio sia bloccato.
2) Quando si determina l'ubicazione del foro di installazione nell'armadio, si dovrebbe evitare che le porte di ingresso e uscita dell'aria all'interno dell'armadio non siano bloccate da alcun componente all'interno dell'armadio,e le due devono essere tenute a una distanza orizzontale di più di 150 mmIn caso contrario, è suscettibile di causare un corto circuito dell'aria di ritorno e un effetto di raffreddamento debole, ecc.;
3) Quando si porta o si sposta il condizionatore d'aria si deve fare attenzione a non colpirlo e a non graffiarlo.
il suo rivestimento superficiale;
| Articolo | Port | Definizione |
|---|---|---|
| Viva. | L | Cavo di alimentazione L |
| Nulla | N | Cavo di alimentazione N |
| Terra | PE | Linea terrestre |
| Articolo | Port | Definizione |
|---|---|---|
| + Interfaccia di comunicazione RS485 | RS485A | Porte di comunicazione RS485 (+) |
| - Interfaccia di comunicazione RS485 | RS485B | Porte di comunicazione RS485 (-) |
| Il segnale di allarme pubblico (NO) | - No | Normalmente è aperto se non c' è allarme |
| L'allarme pubblico (COM) | COM | Porto comune |
| Il segnale di allarme pubblico (NC) | NC | Normalmente è vicino se non c'è allarme. |
4.1. raffreddamento
Quando la temperatura all'interno dell'armadio è superiore alla temperatura di avvio della refrigerazione, si avviaquando la temperatura all'interno dell'armadio è inferiore alla temperatura di arresto della refrigerazione,si ferma di raffreddare.
| Parametro | Valore predefinito | Intervallo di impostazione | Unità | Nota |
|---|---|---|---|---|
| Temperatura di avvio della refrigerazione | 32 | [20~40] | °C | Temperatura di arresto della refrigerazione = Temperatura di inizio della refrigerazione - differenza di ritorno della refrigerazione |
| Differenze di rendimento della refrigerazione | 5 | [3~10] | °C |
4.2. riscaldamento(Opzionale)
Quando la temperatura all'interno dell'armadio è inferiore alla temperatura di partenza del riscaldamento, esso inizia a riscaldarsi;
quando la temperatura all'interno dell'armadio è superiore alla temperatura di arresto del riscaldamento, si interrompe il riscaldamento.
| Parametro | Valore predefinito | Intervallo di impostazione | Unità | Nota |
|---|---|---|---|---|
| Temperatura di avvio del riscaldamento | 5 | [-10~15] | °C | Temperatura di arresto del riscaldamento = Temperatura di inizio del riscaldamento + differenza di ritorno del riscaldamento |
| Differenza di ritorno del riscaldamento | 10 | [3~15] | °C |
4.3.Controllo remoto
Il condizionatore d'aria ha un'interfaccia di comunicazione RS485, che supporta la comunicazione MODBUS-RTUProtocollo.Il condizionatore d'aria comunica con il monitor superiore attraverso la comunicazione RS485L'interfaccia dell'impianto di condizionamento d'aria può essere visualizzata direttamente sullo schermo e l'utente può controllare lo stato di funzionamento del condizionatore d'aria visualizzando direttamente il dispositivo.modificare i parametri di funzionamento.
4.4.Controllo del ventilatore esterno (facoltativo)
Secondo il requisito facoltativo, il ventilatore esterno (discarica idrogeno / ventilatore di emergenza)19realizza automaticamente la funzione di scarico di idrogeno e di ventilazione di emergenza.
Funzione di scarica dell'idrogeno (facoltativo):Quando il ciclo di scarico dell'idrogeno arriva, il condizionatore d'aria si avviail ventilatore di scarico dell'idrogeno, l'interruttore di controllo si chiude.
| Parametro | Valore predefinito | Intervallo di impostazione | Unità |
|---|---|---|---|
| Ciclo | 24 | [0~72] | h |
| Tempo di scarico | 5 | [0~10] | Min. |
| Parametro | Valore predefinito | Intervallo di impostazione | Unità |
|---|---|---|---|
| Temperatura di partenza | 45 | [28~50] | °C |
| Temperatura di arresto | 42 | [25~50] | °C |
| - No, no, no. | Icona | Funzione | Spiegazione della funzione |
|---|---|---|---|
| 1 | ️️ | Funzionamento dei frigoriferi | Indicare se il sistema di refrigerazione funziona o meno |
