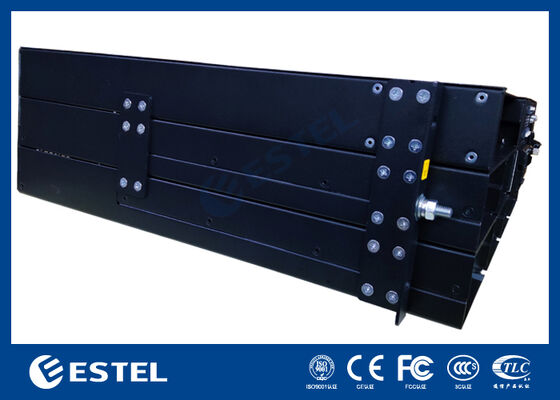

Sistema di alimentazione CC rack-mount 3U da 18kW One-stop Telecom, raddrizzatori modulari da 3kw, efficienza >96%

Panoramica del prodotto

Il sistema di alimentazione CC rack-mount 3U da 18kW è una soluzione ad alta capacità progettata per reti di telecomunicazioni, data center e strutture industriali che richiedono un'alimentazione CC affidabile. Supporta sia l'ingresso trifase a 380 V CA che l'ingresso monofase a 220 V CA, fornendo un'uscita stabile da –43 a –58 V CC con un valore nominale di –53,5 V CC. Con una capacità massima di 18 kW, questo sistema garantisce una potenza sufficiente per applicazioni su larga scala, mantenendo al contempo un'efficienza superiore al 96%.

Il sistema integra fino a 6 moduli raddrizzatori (ridondanza N+1), ciascuno con una potenza nominale di 3000 W e un peso ≤2 kg. Questi moduli sono dotati di raffreddamento forzato, fattore di potenza elevato ≥0,99 e THD ≤5%, garantendo una conversione di potenza CC pulita e stabile. Con manutenzione frontale, ingresso cavi superiore e protezione IP20, il design privilegia la sicurezza, la manutenzione e la facilità di integrazione in rack da 19 pollici.

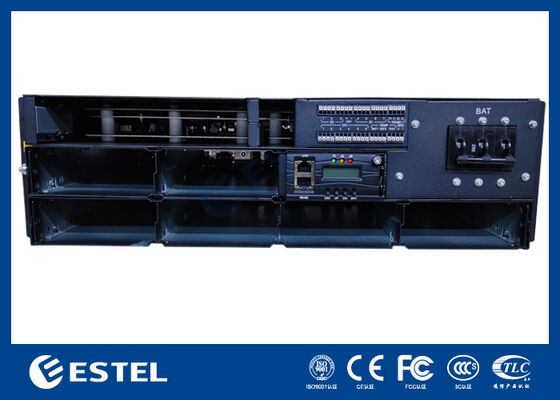

La distribuzione CC include 1 interruttore automatico per batteria da 250 A e 6*≤63A+2*≤125A (riservati)interruttori automatici di carico, fornendo una gestione del carico flessibile e sicura. Il controller intelligente supporta 3 ingressi analogici, 7 ingressi digitali, 6 allarmi a contatto pulito e comunicazione remota tramite RS232/485 e SNMP. Il monitoraggio locale è abilitato tramite un display LCD.

Costruita per ambienti difficili, l'unità funziona da –40℃ a +65℃, resiste a un'umidità non condensante del 5–95% e mantiene un funzionamento stabile ad altitudini fino a 3000 m. Con la sua architettura modulare e le prestazioni robuste, il sistema di alimentazione CC 3U da 18 kW è la scelta ideale per infrastrutture critiche che richiedono soluzioni energetiche scalabili e affidabili.

Sistema

• Dimensioni: 482,0 (L) × 350,0 (P) × 3U (A)

• Peso: ≤20 kg (senza raddrizzatori)

• Modalità di raffreddamento: raffreddamento naturale

• Modalità di installazione: installato su rack da 19 pollici o all'interno dell'armadio

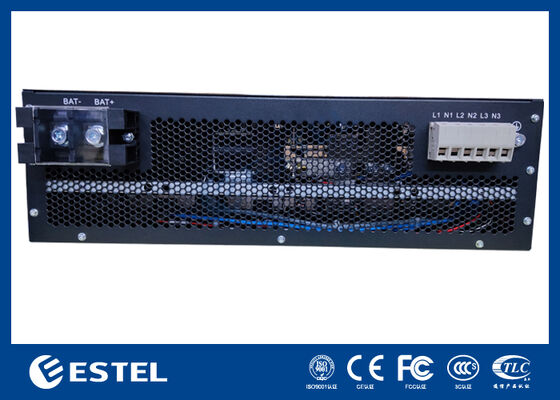

• Modalità di cablaggio: ingresso superiore e uscita superiore

• Modalità di manutenzione: manutenzione frontale, supporto cambio grado modulo

• Livello di protezione: IP20

Distribuzione CA

• Modalità di ingresso: Trifase 380 V CA/monofase 220 V CA

• Frequenza di ingresso: 45–66 Hz, valore nominale: 50 Hz/60 Hz

• SPD CA: 20 kA/40 kA, 8/20μs

Distribuzione CC

• Tensione di uscita: –43 ~ –58 V CC, valore nominale: –53,5 V CC

• Capacità massima: 18 kW (6*3 kW, ridondanza N+1)

• Interruttori automatici batteria: 1×250 A

• Interruttori automatici di carico:1*＜125A/1PN (riservato); BLVD: 6*≤63A/1PN+2*≤125A/1PN (riservati)

• SPD CC: 10 kA, 8/20μs

Raddrizzatore

• Tensione di ingresso: 85 V CA ~ 300 V CA, nominale 220 V CA

• Efficienza: >96%

• Potenza nominale: 3000 W (176–300 V CA)

• Temperatura di esercizio: –40℃ ~ +75℃ (uscita completa inferiore a 50℃)

• Dimensioni: 106,5 mm (L) × 286 mm (P) × 41,5 mm (A) (1U/A)

• Peso: ≤2 kg

• Modalità di raffreddamento: raffreddamento forzato

• Fattore di potenza: ≥0,99

• THD: ≤5%

• Uscita CC: –43 ~ –58 V CC, nominale –53,5 V CC, massimo 55 A

Controller

• Ingresso segnale: 3 AI (2 temperatura batteria, 1 temperatura ambiente), 7 DI

• Uscita allarme: 6 contatti puliti

• Porta di comunicazione: RS232/485, SNMP

• Modalità di visualizzazione: LCD

Ambiente

• Temperatura di esercizio: –40℃ ~ +65℃ (uscita completa inferiore a 50℃)

• Temperatura di stoccaggio: –40℃ ~ +70℃

• Umidità di esercizio: 5% ~ 95% (senza condensa)

• Altitudine: 0 ~ 3000 m (Se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura massima di esercizio diminuisce di 1℃ ogni 200 m di aumento dell'altitudine.)
