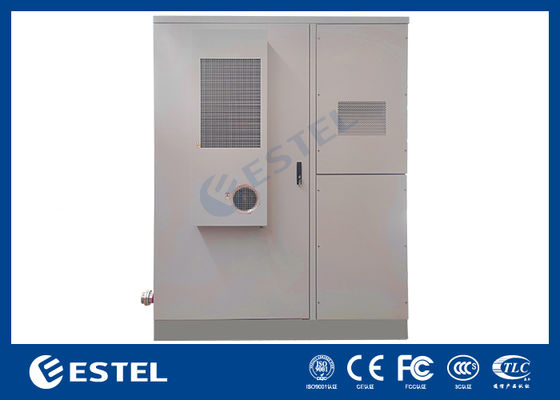

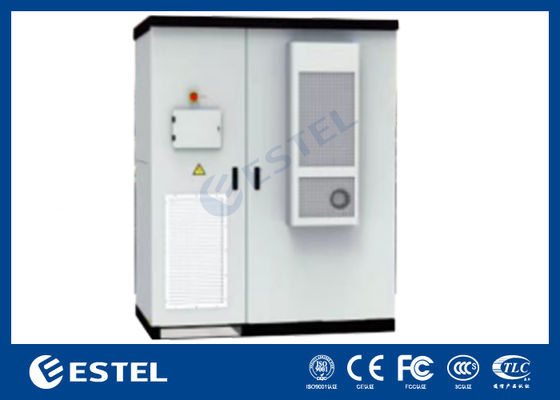

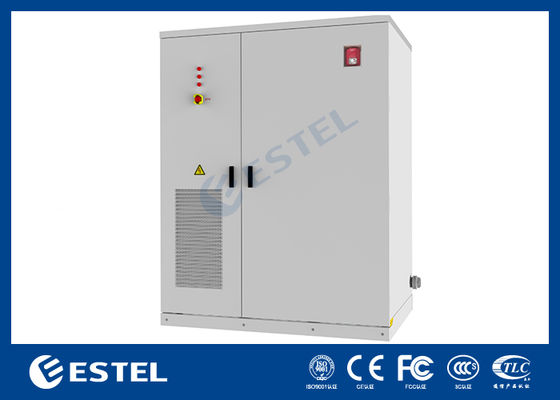

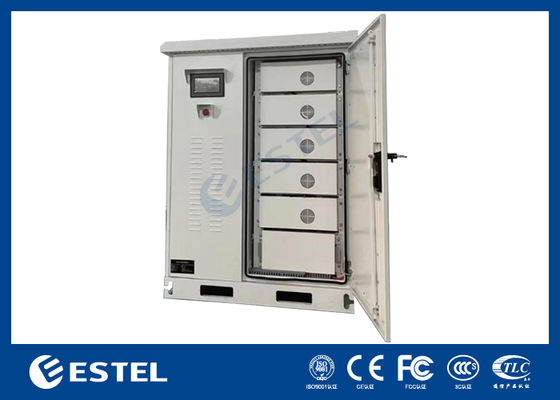

Sistema integrato di stoccaggio dell'energia all'aperto da 100 kW/215 kWh per reti elettriche principali Risparmio di energia elettrica e pannelli solari Energia fotovoltaica fotovoltaica

Sistema di accumulo di energia integrato da esterno 100kW/215kWh per il risparmio di energia elettrica dalla rete e l'energia fotovoltaica da pannelli solari PV

1. Introduzione al sistema

Il sistema di accumulo di energia integrato da 100kW/215kWh raffreddato ad aria è un sistema di accumulo di energia composto da batterie al litio ferro fosfato da 280Ah. Ha un'ampia gamma di applicazioni sulla rete elettrica e realizza il peak shaving e il valley filling, la gestione della domanda di elettricità, l'alimentazione di emergenza, ecc.

2. Vantaggi

1) Adottando un design integrato e una gestione a cluster singolo, il problema della circolazione tra le batterie e l'effetto barile sono risolti, il che migliora notevolmente la sicurezza del sistema e la capacità di scarica durante l'intero ciclo di vita del prodotto;

2) Altamente integrato, semplifica il design riducendo ulteriormente i costi del sistema;

3) Può realizzare un sistema di protezione antincendio diversificato: la configurazione standard include un rilevatore di gas composito e un aerosol a temperatura controllata;

4) Sistema di controllo e funzionamento auto-sviluppato: un insieme di sistemi software sviluppati indipendentemente in base ai requisiti operativi.

3. Struttura del sistema

4. Elenco delle apparecchiature di sistema

5. Parametri tecnici

6. Introduzione dettagliata

1) Generale

È un sistema di accumulo di energia standardizzato, con una capacità nominale di 215 kWh per armadio. Include scatola batterie, scatola ad alta tensione, inverter di accumulo di energia, STS, sistema di controllo della temperatura, sistema di protezione antincendio, unità di distribuzione dell'alimentazione, BMS (Battery Management System) e sistema di gestione dell'energia EMS e supporta la funzione APP.

Il prodotto è adatto per l'installazione all'aperto, ha una forte adattabilità ambientale, un'installazione flessibile, supporta più armadi ed è comodo per l'espansione; viene utilizzato principalmente per il peak shaving e il valley filling sul lato industriale e commerciale, allevia la pressione della rete e consente di risparmiare spese di elettricità.

Il prodotto funziona in modalità connessa alla rete. Il PCS adotta un sistema trifase. È necessario collegare la fase N dal lato rete alla fila N nell'armadio per fornire alimentazione ausiliaria CA 220 V per l'armadio. Lo schema elettrico è il seguente:

2) Schema elettrico

3) Scatola batteria

I prodotti della serie RYZ100215AF adottano celle LFP da 3,2 V/280 Ah e ogni scatola batteria contiene 16 celle, raggruppate nella modalità 1P16S.

4) Celle della batteria

Il sistema è dotato di batterie al litio LFP nuove di zecca (3,2 V/280 Ah), caratterizzate da elevata energia specifica, lunga durata del ciclo, basso costo, sicurezza e assenza di inquinamento. Sono state ampiamente applicate nei sistemi di accumulo di energia.

5) Cluster di batterie

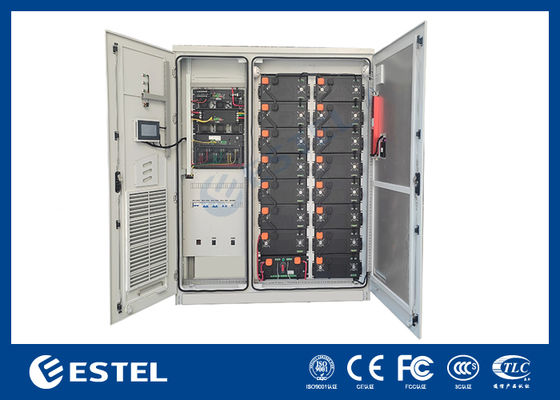

Un cluster di batterie è un'unità composta da più pacchi batteria collegati in un determinato modo elettrico, inclusi rack di batterie, batterie di accumulo di energia, circuiti di alimentazione e campionamento, interfacce elettriche e altri componenti. Un singolo armadio è composto da 15 pacchi batteria 1P16S e un inverter di accumulo di energia da 100 kW per formare un armadio integrato di accumulo di energia raffreddato ad aria al litio ferro fosfato con funzioni di carica e scarica. La capacità nominale dell'armadio è di 215 kWh.

6) Sistema di conversione di potenza (PCS)

Il sistema di conversione di potenza (PCS) controlla il processo di carica e scarica del sistema di batterie di accumulo di energia, esegue la conversione CA/CC e fornisce direttamente alimentazione ai carichi CA quando non c'è alimentazione di rete. Il PCS è costituito da un convertitore bidirezionale CC/CA, un'unità di controllo, ecc. Il controller PCS riceve le istruzioni di controllo in background tramite comunicazione e controlla il convertitore per caricare o scaricare la batteria in base al segno e alle dimensioni dell'istruzione di alimentazione, regolando così la potenza attiva e la potenza reattiva della rete elettrica. Il controller PCS comunica con il BMS tramite l'interfaccia RS-485 per ottenere informazioni sullo stato del pacco batteria, che possono realizzare la carica e la scarica protettive della batteria e garantire il funzionamento sicuro della batteria.

7) Sistema di gestione della batteria (BMS)

Il BMS adotta un'architettura a 2 strati. Ogni sistema di gestione della batteria è costituito da un'unità di gestione della batteria (BMU) e da un'unità di controllo della batteria (BCU). Il sistema BMS ha funzioni come il rilevamento e la segnalazione ad alta precisione dei segnali analogici, l'allarme di guasto, l'upload e l'archiviazione, la protezione della batteria, l'impostazione dei parametri, il bilanciamento passivo, la calibrazione SOC del pacco batteria, l'autorità dell'account operativo e la gestione delle password e l'interazione di informazioni con altri dispositivi.

8) Unità di gestione della batteria (BMU)

L'unità di controllo slave BMU realizza il monitoraggio in tempo reale dello stato della batteria raccogliendo con precisione la tensione e la temperatura di ogni singola batteria. Il modulo ha una funzione di comunicazione dati affidabile e può comunicare con l'unità di controllo principale del sistema di gestione della batteria o altre apparecchiature necessarie durante il funzionamento del sistema.

9) Unità di controllo della batteria (BCU)

L'unità di controllo principale BCU è il fulcro del controllo del sistema di gestione della batteria. Rileva la tensione e la temperatura delle celle della batteria comunicando con le unità di controllo slave e rileva i parametri caratteristici esterni come la tensione totale del pacco batteria, la corrente di carica e scarica e la resistenza di isolamento a terra. Stima e monitora lo stato interno della batteria al litio (capacità, SOC, SOH, ecc.) in base ad algoritmi appropriati. Su questa base, realizza la gestione della carica e della scarica, la gestione termica, il rilevamento dell'isolamento, la gestione del bilanciamento delle singole celle e l'allarme di guasto del pacco batteria al litio; può scambiare dati con PCS, EMS, interfaccia uomo-macchina e altri dispositivi tramite il bus di comunicazione e comunicare con BMU tramite daisy chain.
