Sistema di monitoraggio ambientale EMU RS232 220V CA

Sistema di monitoraggio ambientale montabile su rack da 19 pollici, alimentazione 220V CA o 48V CC

1. Profilo del prodotto

L'Environment Monitoring Unit è un host di monitoraggio di rete progettato per sale di rete integrate che integra il monitoraggio UPS e ambienti di alimentazione estesi. Adottando il popolare stile di design montabile su rack da 19 pollici, supportando l'alimentazione 220V CA o 48V CC, supportando più di 12 valori di commutazione, uscita di controllo relè multi-via ed espansione della temperatura e dell'umidità ambiente, con funzioni di monitoraggio e controllo SMS, più sicuro e più affidabile. Sarà la scelta migliore per le moderne sale di servizio senza personale.

2. Caratteristiche del prodotto

1. Alimentazione di lavoro: supporta alimentazione CA 220V o CC 48V, più ampiamente utilizzata.

2. Interfaccia universale RS232: acquisizione sincrona dei dati in tempo reale dell'UPS.

3. Monitoraggio remoto di rete SNMP: con interfaccia di rete e visualizzazione intuitiva della pagina web per il monitoraggio remoto.
4. Monitoraggio integrato sul campo Modbus: con interfaccia 485, utilizzando il popolare protocollo modbus, può realizzare il monitoraggio integrato della sala non di rete, formare dati di monitoraggio sincroni di una o più sale e schermo tattile opzionale da 7 pollici come display.

5. Uscita di controllo relè a 6 vie: interfaccia di controllo dell'uscita flessibile, che può realizzare l'uscita di alimentazione di controllo e la modalità interruttore passivo, come il controllo di ventole, condizionatori d'aria e altri dispositivi di commutazione di alimentazione corrispondenti.

6. Rilevamento ingresso valore di commutazione a 15 vie: può essere utilizzato per monitorare varie apparecchiature ambientali della sala come fumo, allagamento, controllo accessi, magnetismo della porta, ecc.

7. Interfaccia di interazione uomo-computer: il display LCD widescreen rende più facile per gli utenti confermare le impostazioni dei parametri e il funzionamento del sistema.

8. Funzione di indicazione LED: comprensione più intuitiva dello stato operativo del sito dell'apparecchiatura GSM.

9. 4 vie di valore analogico: possono essere utilizzate con una varietà di trasmettitori per ottenere potenza, temperatura, pressione e altri aspetti del rilevamento; intervallo di ingresso: 0-5V.

10. Modulo GSM integrato: supporta GSM dual-band, 900/1800MHz; realizza la funzione di allarme SMS remoto tramite SMS.

11. Supporta una gamma più ampia di protocolli UPS: APC, MGE, Eaton, SANTAK, KSTAR, KELONG e molti altri marchi nazionali ed esteri.

3. Requisiti di configurazione dell'installazione

1. Un UPS con interfaccia di comunicazione RS-232;

2. Un computer (con diritti di amministratore) con interfaccia di comunicazione RS-232 e scheda adattatore Ethernet 10M/100M per l'impostazione dei parametri iniziali;

3. ambiente di rete completo;

4. Serie di opzioni di espansione delle funzioni per il monitoraggio della rete, il monitoraggio e la gestione dell'alimentazione UPS e degli ambienti e delle periferiche della sala computer (opzionale).

4.Introduzione al pannello e definizione della porta di cablaggio

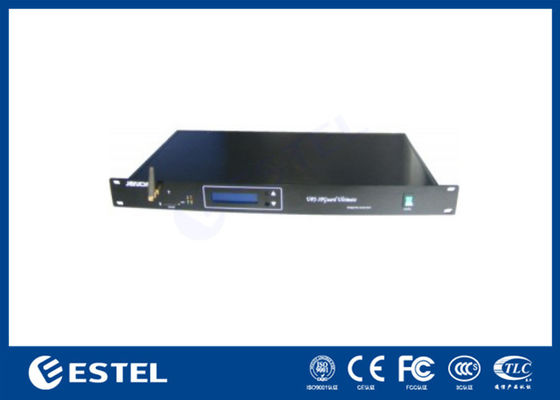

Pannello frontale:

• POWER: interruttore di accensione/spegnimento;

• P: Mantenere la luminosità costante durante il normale funzionamento；

• R: Indicatore di funzionamento; lampeggia una volta al secondo durante il normale funzionamento;

• S: La spia di stato di invio SMS; la luce rimane accesa quando il dispositivo è inattivo e la luce lampeggia quando il dispositivo è occupato;

• E: Indicatore del modulo GSM; si sta avviando quando lampeggia e si avvia con successo lampeggiando ogni due secondi;

• RESET: pulsante di ripristino; premere a lungo per più di 3 secondi per ripristinare il modulo GSM.

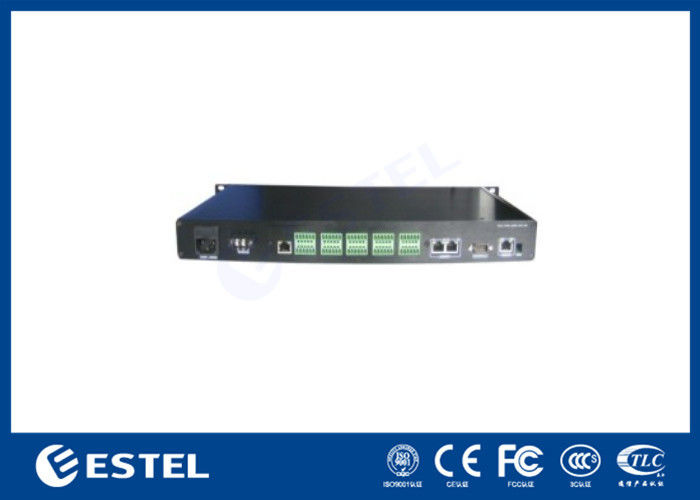

Pannello posteriore:

• AC220V-50(60)Hz : Ingresso CA 220V (opzionale)

• DC48V/2.5A : Ingresso CC 48V (opzionale)

• RS485/EXT: Porta di comunicazione RS485, utilizzata per espandere la temperatura e l'umidità dell'ambiente di monitoraggio o altri dispositivi;

• RS232/Device: Interfaccia di comunicazione seriale per la configurazione dei parametri e l'interrogazione delle informazioni UPS con PC;

• Ethernet : Interfaccia Ethernet UTP 10/100M RJ45;

• Default: Configurazione IP; ripristinare l'IP predefinito quando il NO.1 è abbassato.
