Sistema di monitoraggio dell'ambiente da 19 pollici montato su scaffale Modello FSU1000

Sistema di monitoraggio dell'ambiente da 19 pollici montato su rack Modello FSU1000

1. Parametro del prodotto

Dimensioni: W 440 mm * D 200 mm * 4 4 mm (19 pollici, 1 u)

Accuratezza: TENTAZIONE CC ± 0,5%

Tensione di funzionamento: DC36-72V o AC90-264V

Potenza nominale: 5W (consumo di energia dell'intera macchina, escluso l'alimentazione esterna) temperatura dell'ambiente di funzionamento: -20 °C-55 °C

Temperatura di stoccaggio e trasporto: -40 °C-70 °C

Umidità relativa: 90% (40 °C ± 2 °C)

Altitudine: 0-3000 M di misura

2Sistema di monitoraggio ambientale Profil del prodotto

L'unità di monitoraggio dell'ambiente è un host di monitoraggio della rete progettato per sale di rete integrate che integra l'UPS monitoraggio e ambienti di potenza estesa.Adottando il popolare stile di montaggio a rack da 19 pollici, con supporto per alimentazione a corrente alternata di 220 V o 48 V di corrente continua, con supporto per il valore di commutazione in più di 12 vie, uscita di controllo del relè in più vie e espansione della temperatura ambiente e dell'umidità,con funzioni di monitoraggio e controllo SMSSarà la scelta migliore per le moderne stanze di servizio senza equipaggio.

3Sistema di monitoraggio ambientale Caratteristica del prodotto

• FSU1000 è un dispositivo di acquisizione hardware per il controllo hardware e il servizio della stazione di gabinetto e sala macchine.Il nuovo progetto combina le esigenze pratiche della realizzazione del progetto e l'attuazione del progetto della stazione all'aperto ETC e dell'armadio all'aperto, concentrandosi sulla soluzione della manutenzione del sistema, del cablaggio del sistema, del debugging, dell'estetica e di altri requisiti, adatti alla maggior parte della raccolta front-end dell'ambiente applicativo.

• L'unità di monitoraggio dell'ambiente di alimentazione della serie FSU1000 è un sistema di monitoraggio dell'ambiente di alimentazione miniaturizzato, di alta affidabilità e di comodità di installazione per la stazione base di comunicazione,sala informatica integrata e armadio esterno, è utilizzato specialmente per l'alimentazione, l'ambiente, il controllo delle attrezzature e il monitoraggio remoto della stazione base di comunicazione, della sala macchine integrata e del cabinet macchine all'aperto.

• L'unità di monitoraggio dell'ambiente dinamico della serie FSU1000 ha le funzioni di rilevamento dei segnali di contatto a secco come la guardia d'ingresso, l'immersione in acqua, il fumo, la protezione da fulmini,guasto dell'aria condizionata, infrarossi, rilevamento della temperatura e dell'umidità, ecc. e funzioni integrate di rilevamento del taglio di corrente e di rilevamento delle vibrazioni di inclinazione.

• l unità di monitoraggio ambientale dinamico della serie FSU1000 dotata di funzione integrata di misurazione della tensione di corrente continua e dotata di 8 interfacce di sensori dell'effetto Hall, utilizzate per misurare la corrente continua,tensione di misurazione analogica, trasmettitore di corrente.

• L'unità di monitoraggio dell'ambiente dinamico della serie FSU1000 è multi-canale

• l funzione di accesso al segnale RS485/RS232 (fino a 16) Può essere utilizzato per la commutazione dell'alimentazione, dell'aria condizionata, UPS, batterie al litio, contatori intelligenti, serrature elettroniche, voce,accesso al protocollo di apparecchiature video.

• L'unità di monitoraggio ambientale dinamico della serie FSU1000 con una varietà di modalità di comunicazione (RS485/RS232, TCP, UDP, SNMP, NB-IOT, 4g, Wifi, ecc.), facile da collegare in rete.Unità di monitoraggio dell'ambiente dinamico della serie FSU1000 supporta l'accesso a display di configurazione da 7 pollici.

3- Apparizione e specifiche dell'interfaccia

Interfaccia IMU:

I pannelli e le interfacce per l'IMU sono illustrati di seguito.

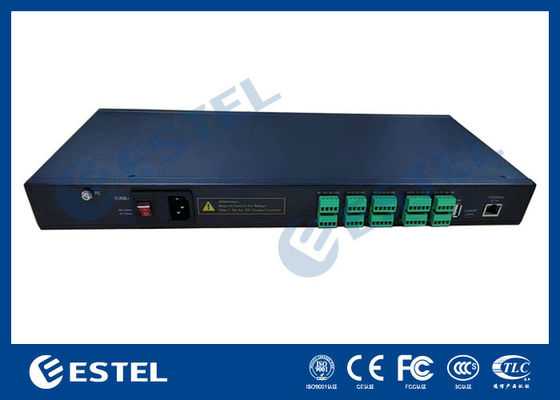

Purture 1-2 Imus davanti e dietro

Ampliare la definizione di ordine di linea seriale:

4Requisiti di configurazione dell'installazione del sistema di monitoraggio ambientale

un UPS con interfaccia di comunicazione RS-232;

un computer (con diritti amministrativi) con interfaccia di comunicazione RS-232 e scheda di adattamento Ethernet 10M/100M per la regolazione iniziale dei parametri;

ambiente di rete completo;

Serie di opzioni di espansione delle funzioni per il monitoraggio della rete, il monitoraggio e la gestione dell'alimentazione UPS e degli ambienti e dei periferici della sala informatica (facoltativo).

5- Vantaggi del sistema di monitoraggio ambientale

1. Il pannello anteriore è dotato di un display a cristalli liquidi da 3 pollici per un funzionamento semplice e intuitivo.

2. Tutte le porte seriali sono dotate di luci indicatrici per visualizzare lo stato della comunicazione.

3. COMPACT: ¥1u/19" custodia standard, facile da installare.

4. Equipaggiato con 5 SETTI DI SENSORI fino a 15W di alimentazione esterna per supportare una varietà di

5. collegamento logico

6. Supporto per la trasmissione e la trasmissione trasparenti dei dati di protocollo.

7. Supporta un gran numero di sensori, accesso alle apparecchiature, con commutazione analogica, RS485/RS232

8. Segnale di accesso.

9. Scala standard GSP, protocollo aperto.

10. Fornitore di alimentazione flessibile, corrente alternata o continua.

11. Pagine Web con funzionalità complete rendono la presentazione dei dati semplice e diretta

12. Equipaggiato con Buzzer, allarme di stato locale, segnale vocale

13. Offre fino a 16485 porte seriali (versione IMU 1016).

14. L'adattabilità della porta è buona, allo stesso tempo, l'oggetto di monitoraggio in uso comune ha una porta dedicata

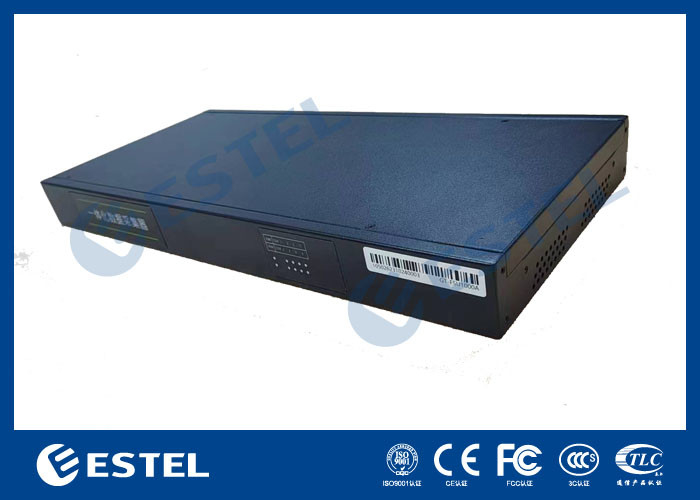

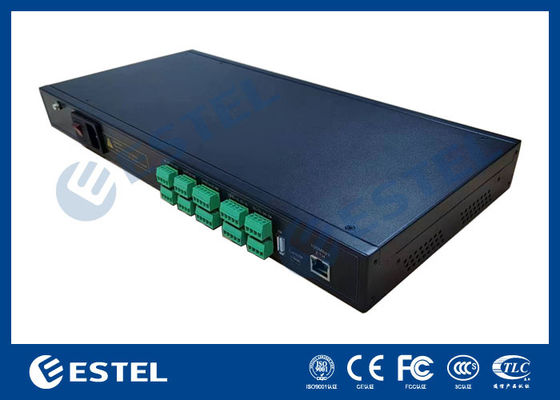

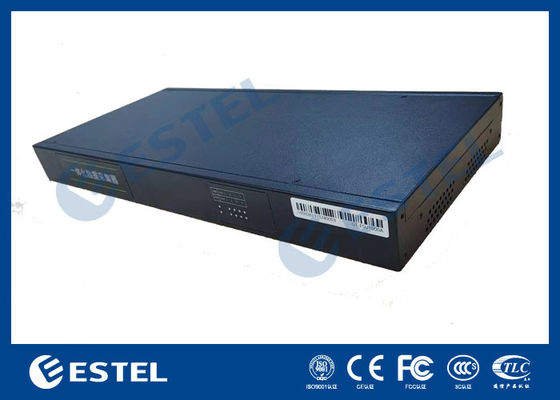

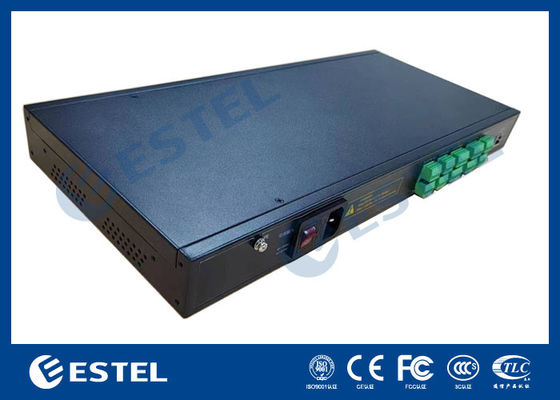

6. immagini del prodotto
