Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | gabinetto della batteria 20U | Dimensione esterna: | H2100mm×L900mm×P900mm |
|---|---|---|---|
| Materiale: | L'alta qualità ha galvanizzato d'acciaio | Tipo: | Armadio esterno Telecom |
| Muri: | Acciaio galvanizzato, spessore di 1.5mm, a parete semplice | Materiale di isolamento: | 20mm PEF |
| Protegga: | IP55 | Compartimento: | 1 compartimento |
| Sistema di raffreddamento: | Condizionatore d'aria | Porta: | Con un'entrata principale |
| Raffreddamento: | Condizionatore d'aria | Colore: | Su misura |
| Forma di vendita: | OEM/ODM | ||
| Evidenziare: | Custodia per telecomunicazioni a controllo integrato,custodia per telecomunicazioni della porta d'ingresso,armadio per telecomunicazioni a batteria |
||

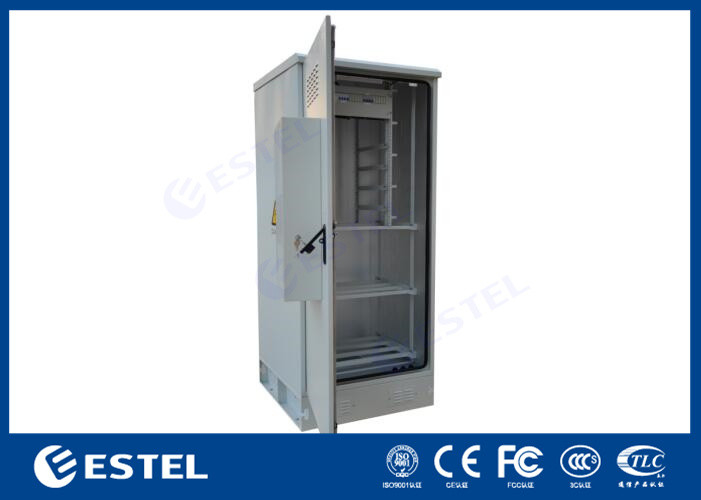

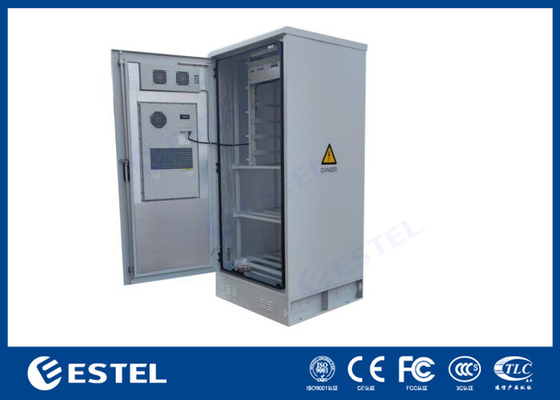

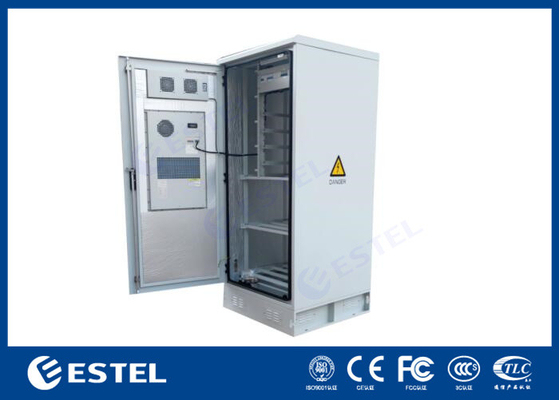

20UArmadio di controllo integrato con alimentazione a batteria Rack da 19 polliciRecinzione per le telecomunicazioni
1. Armadio batteriaintroduzione
L'armadio esterno è ampiamente utilizzato nei siti di telecomunicazioni mobili degli operatori di telecomunicazioni, piccoli rifugi all'aperto, armadi di controllo elettrico ferroviario, polizia elettronica, stazioni base di comunicazione, stazioni di rilevamento dell'aria esterna, armadi di controllo solare, ecc. Questo armadio di serie è alto 2100 mm e largo 900 mm e 900 mm di profondità.può integrare vari tipi di apparecchiature, come l'unità di distribuzione dell'alimentazione, l'unità di monitoraggio dell'ambiente, ecc. Il raffreddamento dell'armadio è una ventola, installata sulla porta anteriore dell'armadio.Può assicurarsi che la temperatura sia stabile per il funzionamento dell'apparecchiatura.L'armadio è configurato con sportelli completamente bloccabili su entrambi i lati anteriore e posteriore che consentono l'accesso da entrambi i lati dell'apparecchiatura elettrica da integrare.
2. Armadio batteriaCaratteristiche
-La protezione dell'ingresso è IP55, possiamo fornire un armadio IP65 basato sull'effettivo cliente.
-Realizzato in materiale zincato di grosso spessore.
-La porta d'ingresso utilizza una serratura antifurto standard a tre punti.La serratura della porta forma una struttura di chiusura a tre punti superiore, centrale e inferiore.Per l'armadio con ampia area, l'effetto di bloccaggio è sicuro e affidabile.
- Pali di montaggio standard da 19 pollici conformi a IEC60297.
- Porte fissate con serratura del sistema di chiusura a scatto in acciaio (supporto LUCCHETTO)
-Si installa nella radice del terreno o nel sistema di base della colonna fuori terra mediante "interramento diretto"
-L'ingresso del cavo avviene tramite la base di serie con ingresso laterale o sul tetto disponibile su richiesta.
3. Istruzioni per il gabinetto
Per coloro che necessitano di qualcosa di più di un semplice armadio standard, questa serie può anche offrire una vera soluzione di sicurezza personalizzata con numerose opzioni disponibili, fornendo un ambiente climatizzato per qualsiasi apparecchiatura elettronica, pannelli di carico elettrico e soluzioni di ingresso cavi.Fornisce un ambiente sicuro e controllato dal clima per qualsiasi apparecchiatura elettronica.
Questo armadio batteria è alto 2100 mm, largo 900 mm e profondo 900 mm.Viene fornito con 2 livelli di batteria.Il materiale dell'armadio è una lamiera d'acciaio di alta qualità, realizzata dalle apparecchiature CNC AMAD leader a livello mondiale, con pregevole fattura e dimensioni precise.Il telaio principale dell'armadio è realizzato mediante saldatura, garantendo che l'intero armadio sia resistente e durevole.La struttura interna e tutti i tipi di accessori sono assemblati nel modo di assemblaggio e l'applicazione è flessibile.Il corpo dell'armadio ei suoi accessori interni sono tutti pretrattati mediante lavaggio acido e fosfatazione, quindi la speciale polvere da stampaggio viene utilizzata per la spruzzatura elettrostatica, in modo da prevenire la corrosione e la ruggine.
4.ET131722909021020TParametri tecnici
| Configurazione | Articolo | Parametro tecnico | |
| Mobiletto | Modello | ET131722909021020 | |
| Livello di protezione | IP55 | ||
| Dimensione esterna | H2100mm×W900mm×D900mm (può essere personalizzato) | ||
| Dimensione interna | Binario da 19 pollici, 20U, portabatteria a due strati sotto | ||
| Materiale | Acciaio zincato, spessore 1,5 mm, parete singola.Spessore delle parti del cuscinetto: 2,0 mm | ||
| Isolamento | PEF (facoltativo) | ||
| Rivestimento | Verniciatura a polvere poliestere | ||
| Colore | RAL7035 | ||
| Serratura | Sistema di chiusura a tre punti antifurto | ||
| Cerniera | Cerniera interna | ||
| Opzioni di installazione | Montato a pavimento, montato sul tetto | ||
| Instradamento dei cavi | Cavo dentro e fuori dalla parte inferiore dell'armadio | ||
| Manutenzione | Una porta d'ingresso, manutenzione anteriore | ||
| Raffreddamento | Opzioni | Condizionatore d'aria AC | Fan |
| Capacità di raffreddamento | 1500 W | 180 mc | |
| Tensione di ingresso | 220VAC 50Hz | 48 V CC | |
| Comunicazione | RS485 | / | |
| Unità di distribuzione dell'alimentazione | Grado B a prova di fulmine | ||
| Ingresso CA | 63A/2P ×1 (opzionale) | ||
| Uscita CA | 16A/1P×4 (opzionale) | ||
| Uscita CC | 16A/1P×4.(opzionale) | ||
| Regolatore di temperatura | Regolatore di temperatura della ventola da 48 V | ||
| Altri | Lampada LED 48VDC per illuminazione | ||
| Ambiente | Temperatura di lavoro | -40℃ ~+55℃ (+Radiazione solare) | |
| Temperatura di conservazione | -40℃~+70℃ | ||
| Umidità di lavoro | 5%~95% (senza condensa) | ||
| Altitudine di lavoro | 0~4000 metri | ||
5.Schema dell'armadio
6.Dettagli del gabinetto
7.Vari sistemi di raffreddamento per diversi tipi di batteria
